இந்த வழிகாட்டி நீங்கள் தெரிந்து கொள்ள வேண்டிய தொழில்நுட்ப விவரக்குறிப்புகள், உற்பத்தி தரநிலைகள் மற்றும் பயன்பாடு சார்ந்த தேவைகளை உடைக்கிறது.

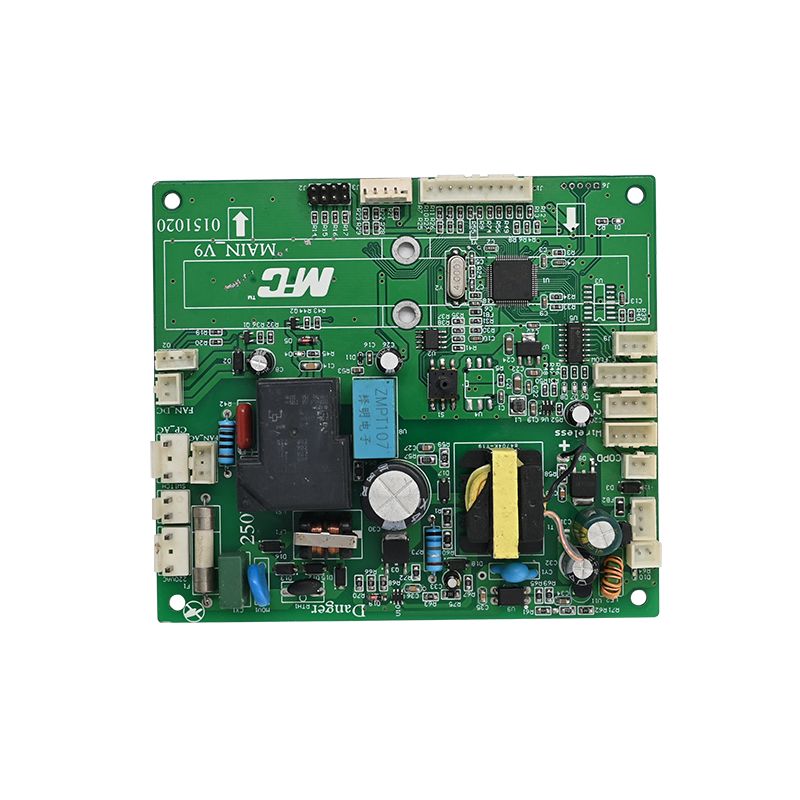

LED டிரைவர் PCBA என்றால் என்ன?
எல்இடி இயக்கி பிசிபிஏ என்பது எல்இடி ஒளி மூலத்திற்கு சக்தியைக் கட்டுப்படுத்தும் முழுமையான அசெம்பிள் போர்டு ஆகும். நிலையான PCBகளைப் போலன்றி, இந்த கூட்டங்கள் குறிப்பிட்ட கூறுகளை ஒருங்கிணைக்கின்றன:
- டிரைவர் ஐசிகள்:நிலையான மின்னோட்டம் அல்லது நிலையான மின்னழுத்த சீராக்கிகள் (எ.கா., ON செமிகண்டக்டர், TI, Nexperia).
- மின்மாற்றிகள்/இண்டக்டர்கள்:ஃப்ளைபேக் அல்லது பூஸ்ட் போன்ற பவர் கன்வெர்ஷன் டோபாலஜிகளுக்கு.
- வெப்ப மூழ்கிகள் மற்றும் வெப்ப வழிகள்:முக்கியமான பகுதிகளின் சந்திப்பு வெப்பநிலையை நிர்வகிக்க.
- இணைப்பிகள்:மங்கலான கட்டுப்பாடு (0-10V, PWM) மற்றும் AC/DC உள்ளீடு.
எல்.ஈ.டிகளுக்கு வெப்ப ஓட்டத்தைத் தடுக்க கடுமையான மின்னோட்டக் கட்டுப்பாடு தேவைப்படுவதால், திபிசிபிஏவடிவமைப்பு மின்சார தனிமைப்படுத்தல் மற்றும் வெப்பச் சிதறலுக்கு முன்னுரிமை அளிக்க வேண்டும்.
முக்கிய தொழில்நுட்ப அளவுருக்கள் (தரவுத்தாள் நுண்ணறிவு)
உங்கள் அசெம்பிளி தொழில்துறை தரங்களைச் சந்திக்கிறதா என்பதை உறுதிப்படுத்த, உங்கள் உற்பத்தியாளருடன் இந்த அளவுருக்களை நீங்கள் சரிபார்க்க வேண்டும். தற்போதைய IPC மற்றும் கூறு தரநிலைகளின் அடிப்படையில், முக்கியமான அளவீடுகள் இங்கே உள்ளன.
பொது விவரக்குறிப்புகள்
அளவுரு தரநிலை மதிப்பு / ரேஞ்ச் இண்டஸ்ட்ரி ஸ்டாண்டர்ட் பேஸ் மெட்டீரியல்FR4 (Tg 125°C நிமிடம்), மெட்டல் கோர் (MCPCB)IPC-4101/21செம்பு தடிமன்1 அவுன்ஸ் முதல் 4 அவுன்ஸ் (வெளிப்புற அடுக்குகள்)IPC-6012 வகுப்பு 2PCB தடிமன் 0.031 (தனிப்பயனாக்கக்கூடியது)IPC-600Surface FinishENIG (எலக்ட்ரோலெஸ் நிக்கல் இம்மர்ஷன் தங்கம்) அல்லது ஈயம் இல்லாத HASLRoHS 2002/95/ECSolder MaskLPI (திரவ புகைப்படம் இமேஜபிள்) -- பச்சை/வெள்ளை/BlackIPC-SM-B40C
மின் & வெப்ப செயல்திறன்
அளவுரு நிபந்தனைகள் மதிப்பீடு அதிகபட்ச வெளியீடு தற்போதைய உயர்-தற்போதைய சேனல்கள் (தானியங்கி) ஒரு சேனலுக்கு 8A வரை அதிகபட்ச விநியோக மின்னழுத்தDC உள்ளீடு 75V ஜங்ஷன் தற்காலிக (Tj)ஆபரேஷன் ரேஞ்ச்-40°C முதல் +150°C வெப்ப எதிர்ப்பு (θJA/NP இல் 3 வருட இறுதியில்) தொகுப்புகள்) அதிர்வெண் பூஸ்ட்/பக் மாற்றிகள் 100kHz முதல் 10MHz வரை மாறுதல்
படிவ காரணி குறிப்பு:நவீன கச்சிதமான வடிவமைப்புகள் மரபுவழி SOT223 தொகுப்புகளுடன் ஒப்பிடும்போது 90% போர்டு இடத்தை சேமிக்க DFN தொகுப்புகளை (2x2mm) பயன்படுத்துகின்றன.

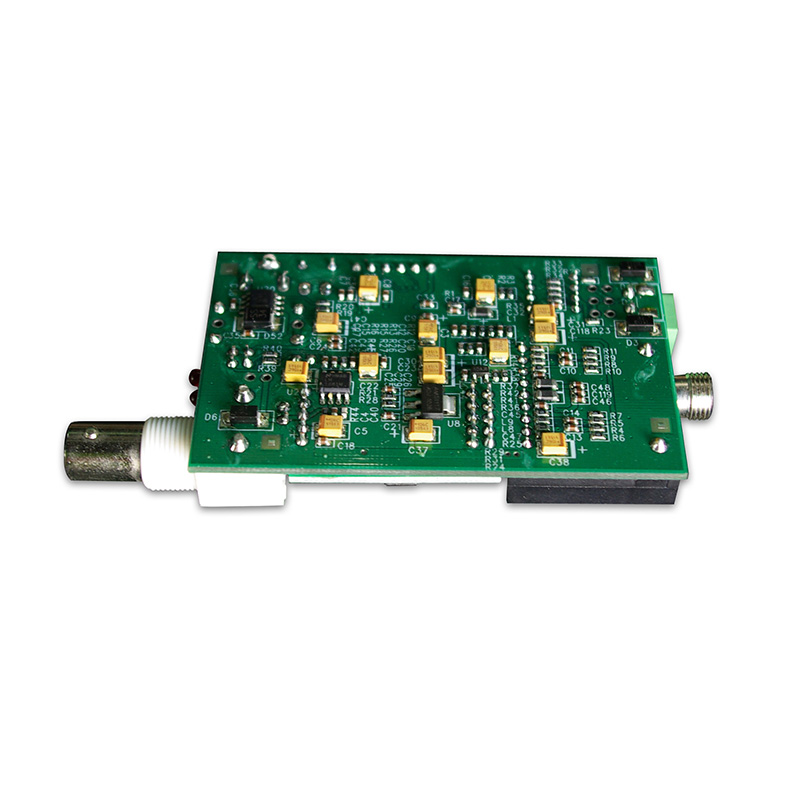

டிசைன் & அசெம்பிளி: டாப் 4 இன்ஜினியரிங் ஃபோகஸ் பாயிண்ட்ஸ்
சந்திக்கEEATதரநிலைகள், நாங்கள் சரிபார்க்கக்கூடிய உற்பத்தி குறிப்புகள் மற்றும் நிஜ உலக பொறியியல் தரவுகளை நம்பியுள்ளோம்.
1. வெப்ப மேலாண்மை உத்தி
மின்னாற்பகுப்பு மின்தேக்கிகளின் எதிரி வெப்பம் மற்றும் LED இறக்கும்.
- இடம் மூலம்:செப்பு தரைத்தளத்திற்கு வெப்பத்தை மாற்ற, IC பேடின் கீழ் தெர்மல் வயாஸின் வரிசைகளைப் பயன்படுத்தவும்.
- தாமிர ஊற்று:வெளிப்புற அடுக்கு செப்பு தடிமன் இருக்க வேண்டும்2 அவுன்ஸ் (0.0026 அங்குலம்) குறைந்தபட்சம்உயர் மின்னோட்ட தடயங்களுக்கு.
- ஆய்வு:பிசிபிஏ இன் வார்ப் மற்றும் ட்விஸ்ட் அதிகமாக இருக்கக்கூடாதுஒரு அங்குலத்திற்கு 0.0075 இன்வெப்பமூட்டும் தொடர்பை உறுதி செய்ய.
2. நீண்ட ஆயுளுக்கான கூறு தேர்வு
- வாகன தரங்கள்:வெளிப்புற விளக்குகளுக்கு, தேர்ந்தெடுக்கவும்AEC-Q101தகுதியான ஓட்டுநர்கள். இந்த பாகங்கள் சைட்-வெட்டபிள் பக்கவாட்டுகளை (SWF) ஆதரிக்கின்றன, இது சாலிடர் மூட்டுகளின் தானியங்கு ஆப்டிகல் இன்ஸ்பெக்ஷனை (AOI) அனுமதிக்கிறது---பூஜ்ஜிய குறைபாடு உற்பத்திக்கான தேவை.
- மின்தேக்கிகள்:குறைந்தபட்சம் 105°Cக்கு மதிப்பிடப்பட்ட உயர்-சிற்றலை மின்தேக்கிகளைப் பயன்படுத்தவும்.
3. சாலிடரபிலிட்டி மற்றும் ஆய்வு
- AOI இணக்கம்:லீட்லெஸ் பேக்கேஜ்களுக்கு (DFN/QFN) பக்கவாட்டில் ஈரமான பக்கவாட்டுகள் இல்லாமல், விலையுயர்ந்த எக்ஸ்ரே ஆய்வு தேவைப்படுகிறது. SWF தொழில்நுட்பம் நிலையான AOI ஐ அனுமதிக்கிறது, அசெம்பிளி செலவுகளை கணிசமாகக் குறைக்கிறது.
- சாலிடர் மாஸ்க் பதிவு:செப்பு வெளிப்படுவதைத் தடுக்க, தவறான பதிவு அதிகபட்சமாக ±0.004 அங்குலமாக இருக்க வேண்டும்.
4. மின் பாதுகாப்பு (கிரிபேஜ் & கிளியரன்ஸ்)
- AC-DC இயக்கிகளுக்கு (ஆஃப்-லைன்), உயர் மின்னழுத்த ட்ரேஸ்கள் (மெயின்கள்) மற்றும் குறைந்த மின்னழுத்த இரண்டாம் பக்கங்களுக்கு இடையே போதுமான இடைவெளியை உறுதி செய்யவும்.
- எரியக்கூடிய மதிப்பீடு:அனைத்து பொருட்களும் சந்திக்க வேண்டும்UL94V-0. இந்த மதிப்பீடு பலகையின் சாலிடர் பக்கத்தில் உடல் ரீதியாகக் குறிக்கப்பட வேண்டும்.

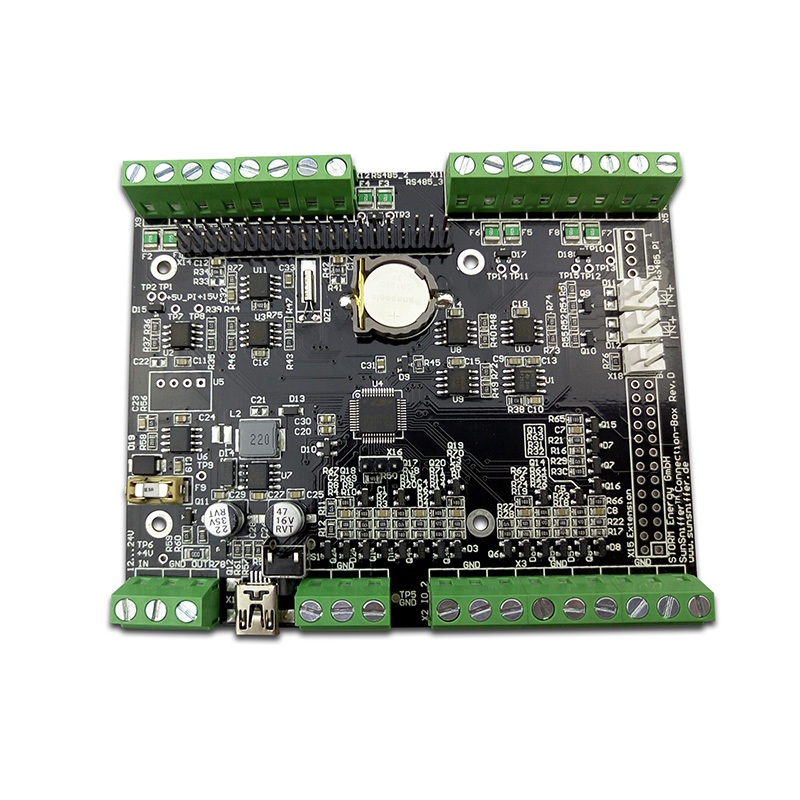

விண்ணப்பம்-குறிப்பிட்ட தேவைகள்
LED இயக்கி PCBA மீது வெவ்வேறு துறைகள் வெவ்வேறு அழுத்தங்களை விதிக்கின்றன.
- ஆட்டோமோட்டிவ் ஹெட்லைட்கள் (ADB):அதிக மின்னோட்ட (8A+) இயக்கிகள் தேவைEMC இணக்கம் (CISPR 25 வகுப்பு 5). பலகை அளவு பெரும்பாலும் கட்டுப்படுத்தப்படுகிறது, 4+ அடுக்கு அடுக்குகள் தேவை.
- தொழில்துறை உயரமான விரிகுடாக்கள்:எழுச்சி பாதுகாப்பு மற்றும் பரந்த உள்ளீடு மின்னழுத்த வரம்புகள் (90-305V AC) மீது கவனம் செலுத்துகிறது.
- நுகர்வோர் (LED பல்புகள்):விலை உணர்திறன், பொதுவாக நேரியல் இயக்கிகள் கொண்ட ஒற்றை அடுக்கு அலுமினிய PCBகள்.
அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)
இது தொடர்பான மூன்று பொதுவான தொழில்நுட்ப கேள்விகள் கீழே உள்ளனLED இயக்கி பிசிபிஏஆதாரம் மற்றும் பிழைத்திருத்தம்.
Q1: பாகங்கள் புத்தம் புதியதாக இருந்தாலும், சில மாதங்களுக்குப் பிறகு எனது LED இயக்கி PCBA ஏன் தோல்வியடைகிறது?
A:மூல காரணம் கிட்டத்தட்ட எப்போதும்வெப்ப அழுத்தம்அல்லதுமோசமான சாலிடரிங். பின்வருவனவற்றைச் சரிபார்க்கவும்:
1. சந்திப்பு வெப்பநிலை:இயக்கி ஐசியின் Tc (கேஸ் டெம்ப்) அளந்தீர்களா? கட்டைவிரல் விதி என்னவென்றால், ஒவ்வொரு 10°C 85°Cக்கு மேல் உயரும் போது, மின்தேக்கியின் ஆயுட்காலம் பாதியாகக் குறைகிறது.
2. தாமிர பட்டினி:IC இன் தெர்மல் பேட் சரியாக சாலிடர் செய்யப்படாததால் பல தோல்விகள் ஏற்படுகின்றன. பயன்படுத்திபக்கவாட்டில் ஈரமான பக்கவாட்டுகள்தெர்மல் பேட் முழுமையாக இணைக்கப்பட்டுள்ளதை உறுதிசெய்ய AOI சரிபார்ப்பை வடிவமைப்பு அனுமதிக்கிறது.
3. பொருள் Tg:நிலையான FR4 (Tg 130°C) இயக்கி சூடாக இயங்கினால் காலப்போக்கில் சிதைந்துவிடும். க்கு மேம்படுத்தவும்Tg 150°C+அல்லது அலுமினியம்-கோர் பிசிபிஏ.
Q2: வெகுஜன உற்பத்திக்கு முன் PCBA ப்ரோடோடைப் LED இயக்கியின் தரத்தை எவ்வாறு சரிபார்க்கலாம்?
A:காட்சி பரிசோதனையை மட்டும் நம்ப வேண்டாம். உங்களுக்கு மூன்று-படி சரிபார்ப்பு செயல்முறை தேவை:
1. மின் சோதனை (பறக்கும் ஆய்வு):நெட் கனெக்டிவிட்டியின் 100% சரிபார்ப்பு கட்டாயம். உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த வலைகளுக்கு இடையே குறும்படங்கள் இல்லை என்பதை உறுதிப்படுத்தவும்.
2. வெப்ப இமேஜிங்:1 மணிநேரத்திற்கு முழு சுமையுடன் இயக்கி இயக்கவும். டேட்டாஷீட் விவரக்குறிப்புகளுடன் IC கேஸ் வெப்பநிலை பொருந்துகிறதா என்பதைச் சரிபார்க்க வெப்ப கேமராவைப் பயன்படுத்தவும்.
3. சாலிடர் கூட்டு மைக்ரோ-பிரிவு:DFN தொகுப்புகளுக்கு, வெற்றிடங்களைச் சரிபார்க்க மாதிரி இணைப்பில் குறுக்குவெட்டு செய்ய வேண்டும். வெற்றிடங்கள் மொத்த திண்டு பகுதியில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.
Q3: எனது எல்இடி இயக்கிக்கு "ENIG" மேற்பரப்பு பூச்சு என்ன செய்கிறது, மேலும் இது கூடுதல் விலைக்கு மதிப்புள்ளதா?
A:ENIG (எலக்ட்ரோலெஸ் நிக்கல் இம்மர்ஷன் கோல்ட்) உயர் நம்பகத்தன்மை கொண்ட LED இயக்கிகளுக்கு முக்கியமானது.
- அது ஏன் முக்கியமானது:நிலையான HASL (ஹாட் ஏர் சாலிடர் லெவலிங்) சீரற்ற மேற்பரப்புகளை விட்டுச் செல்கிறது. சிறிய சுருதி LED இயக்கி ICகளுக்கு (QFN அல்லது DFN போன்றவை), சரியான சாலிடரிங் செய்வதற்கு பிளாட்னெஸ் தேவைப்படுகிறது.
- "தங்கம்" நன்மை:தங்கம் நிக்கல் அடுக்கை ஆக்சிஜனேற்றத்திலிருந்து பாதுகாக்கிறது. நிக்கல் ஆக்சிஜனேற்றம் அடைந்தால், நீங்கள் "பிளாக் பேட்" நோய்க்குறியைப் பெறுவீர்கள், இது சாலிடர் மூட்டுகள் நன்றாக இருக்கும் ஆனால் வெப்ப சுழற்சியின் கீழ் விரிசல் ஏற்படுவதற்கு வழிவகுக்கிறது (வெளிப்புற விளக்குகளில் பொதுவானது).
- தீர்ப்பு:வாகனம் அல்லது வெளிப்புற பயன்பாட்டிற்கு, ENIG ஆனது பேச்சுவார்த்தைக்குட்பட்டது அல்ல. செலவழிக்கக்கூடிய நுகர்வோர் பல்புகளுக்கு, OSP அல்லது HASL போதுமானது.
சுருக்கம்
ஒரு வலுவானLED இயக்கி பிசிபிஏதேர்ந்தெடுக்கப்பட்ட ஐசியால் மட்டும் வரையறுக்கப்படவில்லை, ஆனால்செம்பு எடை, மூலோபாயம் வழியாக வெப்ப, மற்றும்மேற்பரப்பு பூச்சு. எப்பொழுதும் IPC-6012 வகுப்பு 2 அல்லது வகுப்பு 3 இணக்கத்தைக் கோருங்கள், மேலும் AOI சரிபார்ப்பை உறுதி செய்வதற்காக முக்கியமான வாகனப் பயன்பாடுகளுக்கு பக்கவாட்டில் நனைக்கக்கூடிய பக்கவாட்டுகளுக்கு முன்னுரிமை கொடுங்கள்.
இந்த அளவுருக்களைக் கடைப்பிடிப்பதன் மூலம்---எங்கள் 20 வருட தொழில்துறை சோதனை மூலம் சரிபார்க்கப்பட்டது---உங்கள் LED வரிசைக்கு பொருந்தக்கூடிய இயக்கி ஆயுட்காலம், பொதுவாக 50,000+ மணிநேரம் L70 செயல்திறன்.
