உச்சவரம்பு விளக்கு PCBA என்ன செய்ய வேண்டும்

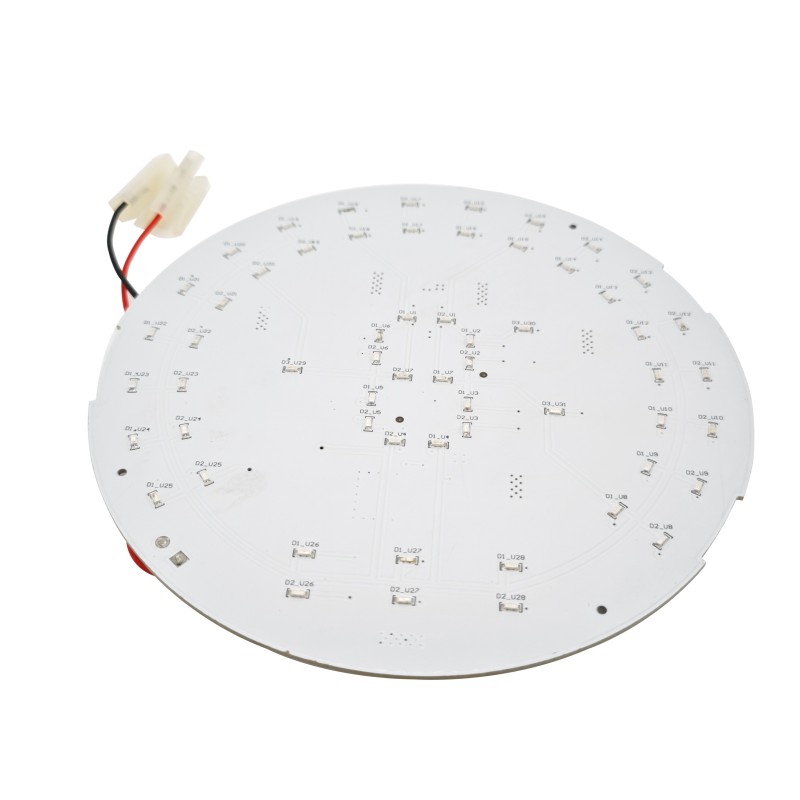

ஒரு உச்சவரம்பு ஒளி PCBA (பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி) LED ஒளி மூலத்தைக் கட்டுப்படுத்துகிறது மற்றும் சக்தி அளிக்கிறது. வெற்று PCB போலல்லாமல், PCBA ஆனது பலகையில் இணைக்கப்பட்ட அனைத்து கூறுகளையும் உள்ளடக்கியது---எல்இடிகள், இயக்கிகள், மின்தடையங்கள், மின்தேக்கிகள் மற்றும் இணைப்பிகள்.

உச்சவரம்பு ஒளி PCBA இன் முதன்மை செயல்பாடுகள்:

- ஏசி-டு-டிசி மாற்றம் (ஒருங்கிணைந்த இயக்கி என்றால்):LED களுக்கு 110-277V ஏசியை குறைந்த மின்னழுத்த DC ஆக மாற்றுகிறது

- நிலையான தற்போதைய ஒழுங்குமுறை:உள்ளீடு மின்னழுத்த ஏற்ற இறக்கங்கள் இருந்தாலும் நிலையான LED மின்னோட்டத்தை பராமரிக்கிறது

- வெப்ப மேலாண்மை:முன்கூட்டிய தோல்வியைத் தடுக்க எல்இடி சந்திப்புகளில் இருந்து வெப்பத்தை கடத்துகிறது

- மங்கலான கட்டுப்பாடு (விரும்பினால்):சுவர் மங்கலான இடைமுகங்கள் (0-10V, TRIAC அல்லது PWM)

வெற்று PCB இலிருந்து வேறுபாடு:ஒரு வெற்று PCB செப்பு தடயங்கள் மற்றும் பட்டைகள் ஆனால் கூறுகள் இல்லை. ஒரு பிசிபிஏ முழுமையாக அசெம்பிள் செய்யப்பட்டு லைட் ஃபிக்சரில் நிறுவ தயாராக உள்ளது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

உள்ளீட்டு சக்தி அளவுருக்கள்

அளவுரு நிலையான வரம்பு உயர் செயல்திறன் வரம்பு உள்ளீட்டு மின்னழுத்தம் (AC)110-120V (US) அல்லது 220-240V (EU)90-277V (universal)உள்ளீடு அதிர்வெண்50/60 Hz50/60 HzPower Factor (PF)>00.0.00. ஹார்மோனிக் டிஸ்டோர்ஷன் (THD)<20%<15% (DLC தேவை) சர்ஜ் பாதுகாப்பு1 kV (அடிப்படை)2-4 kV (வணிக)

எனர்ஜி ஸ்டார் மற்றும் டிஎல்சி தரநிலைகளுக்கு ஆற்றல் காரணி மற்றும் THD தேவைகள்.

LED வெளியீட்டு விவரக்குறிப்புகள்

அளவுரு குறைந்த பவர்மீடியம் பவர்ஹை பவர் டோட்டல் லுமென் வெளியீடு800-1500 எல்எம் (60W ஒளிரும் மின்னழுத்தத்தை மாற்றுகிறது)1500-3000 lm3000-5000 lm+எல்இடிகளின் எண்ணிக்கை18-4848-100100-200+LED-150100-200+LED-1503A0105 mA300-700 mATotal Power8-15W15-30W30-60W

இயற்பியல் விவரக்குறிப்புகள்

ParameterFR4 ஸ்டாண்டர்ட் அலுமினியம் MCPCBBoard வடிவ வட்டம், சதுரம் அல்லது தனிப்பயன் வட்டம், சதுரம் அல்லது தனிப்பயன் விட்டம் (வழக்கமான சுற்று) 100mm முதல் 300mm100mm முதல் 300mm காப்பர் எடை1 அவுன்ஸ் (சிக்னல்), 2 அவுன்ஸ் (சக்தி) 1-2 ozLayer Count2 அடுக்குகள்-2 அடுக்குகள் கடத்துத்திறன்0.3-0.5 W/m·K1-9 W/m·K

PCB மெட்டீரியல் தேர்வு: FR4 எதிராக அலுமினியம் MCPCB

FR4 மற்றும் அலுமினிய MCPCB (Metal Core PCB) ஆகியவற்றுக்கு இடையேயான தேர்வு உச்சவரம்பு ஒளி PCBA வடிவமைப்பில் மிக முக்கியமான முடிவாகும்.

ஒப்பீட்டு அட்டவணை

சிறப்பியல்புFR4 PCBAஅலுமினியம் MCPCB வெப்ப கடத்துத்திறன் மோசமானது (0.3-0.5 W/m·K)நல்லது முதல் சிறந்தது (1-9 W/m·K)எடைஒளி மிதமான விலை (குறைந்த அளவு)குறைந்த மிதமானது (FR4 ஐ விட 30-50% அதிகம்)எல்இடி ஆயுட்காலம் 140,00000000 மணி மணிநேர சிறந்த பயன்பாடு குறைந்த சக்தி (<12W), மாற்றக்கூடிய பல்பு மீடியம் முதல் உயர் சக்தி உச்சவரம்பு சாதனங்கள்

முடிவு மேட்ரிக்ஸ்

சீலிங் லைட் பவர் பரிந்துரைக்கப்பட்ட PCBA மெட்டீரியல்காரணம்5W-12W (சிறிய ஃப்ளஷ் மவுண்ட்)FR4 (2-அடுக்கு)குறைந்த விலை, ஏற்றுக்கொள்ளக்கூடிய வெப்பம்12W-25W (நிலையான உச்சவரம்பு)அலுமினியம் MCPCB (1-2 W/m·K)வெப்ப மேலாண்மை சிக்கலானது (25W-minpers forms-50W) W/m·K)எல்இடி அதிக வெப்பமடைவதைத் தடுக்கிறது50W+ (வணிக) பிரீமியம் அலுமினியம் (5-9 W/m·K) அல்லது காப்பர் கோர் நம்பகத்தன்மைக்கு அவசியம்

கட்டைவிரல் விதி:15Wக்கு மேல் உச்சவரம்பு விளக்குகளுக்கு, அலுமினிய MCPCB ஐப் பயன்படுத்தவும். FR4 வெப்ப அதிகரிப்பு காரணமாக முன்கூட்டிய LED தோல்வியை ஏற்படுத்தும்.

உச்சவரம்பு ஒளி PCBA க்கான டிரைவர் டோபாலஜி

உச்சவரம்பு ஒளி PCBAகள் இரண்டு முக்கிய இயக்கி கட்டமைப்புகளைப் பயன்படுத்துகின்றன: ஒருங்கிணைந்த (ஒரே பலகையில் உள்ள கூறுகள்) அல்லது தொலைநிலை (தனி இயக்கி பலகை).

ஒருங்கிணைந்த எதிராக ரிமோட் டிரைவர்

ஆஸ்பெக்ட் இன்டகிரேட்டட் டிரைவர் (COB அல்லது லீனியர்) ரிமோட் டிரைவர் (தனி பலகை)ஓட்டுநர் இருப்பிடம் எல்.ஈ.டி போன்ற அதே PCBA இல் தனித்தனி பலகை, கம்பிகள் மூலம் இணைக்கப்பட்டுள்ளது. வழக்கமான power5W-25W15W-100W+Efficiency80-88%85-93%Flicker செயல்திறன் வடிகட்டுதல் முறையான லீனியர் வடிகட்டலுடன் மோசமாக இருக்கும். இணக்கத்தன்மை லிமிடெட் (TRIAC மட்டும்)அகலம் (0-10V, TRIAC, DALI) குறைந்த விலை (ஒற்றை பலகை)அதிகமான (இரண்டு பலகைகள்)செலவு உணர்திறன், மங்கலாகாத சாதனங்களுக்கு வணிகரீதியான, மங்கலான, அதிக சக்தி

நிலையான மின்னோட்டம் எதிராக நிலையான மின்னழுத்தம்

டிரைவர் வகை சிறந்த நன்மைகள் தீமைகள் நிலையான மின்னோட்டம் (சிசி) டைரக்ட்-டிரைவ் எல்இடி சரங்கள் எளிமையானது, குறைவான கூறுகள்எல்இடி எண்ணிக்கை இயக்கி மின்னழுத்தத்துடன் பொருந்த வேண்டும் நிலையான மின்னழுத்தம் (சிவி) பல பலகைகளுடன் கூடிய மாடுலர் பொருத்துதல்கள் தரநிலை 12V/24V, விரிவாக்க எளிதானது தனி மின்னோட்ட-கட்டுப்படுத்தும் மின்தடையங்கள் தேவை

உச்சவரம்பு ஒளி PCBA க்கான பரிந்துரை:ஒருங்கிணைந்த வடிவமைப்புகளுக்கு நிலையான தற்போதைய இயக்கி இடவியல் பயன்படுத்தவும். இது கூடுதல் மின்தடையங்கள் இல்லாமல் நிலையான LED மின்னோட்டத்தை வழங்குகிறது.

உச்சவரம்பு ஒளி PCBA க்கான வெப்ப மேலாண்மை

LED ஆயுட்காலத்தின் முதன்மை எதிரி வெப்பம். LED சந்திப்பு வெப்பநிலையில் ஒவ்வொரு 10°C குறைப்புக்கும், ஆயுட்காலம் இரட்டிப்பாகிறது.

வெப்ப பாதை வடிவமைப்பு

உச்சவரம்பு ஒளி PCBA க்கான வெப்ப பாதை இந்த வரிசையைப் பின்பற்றுகிறது:

LED சந்திப்பு → LED தெர்மல் பேட் → PCBA காப்பர் → மின்கடத்தா அடுக்கு (MCPCB) → அலுமினியம் அடிப்படை → ஃபிக்சர் ஹவுசிங் → அறை காற்று

பலவீனமான இணைப்பு:மின்கடத்தா அடுக்கு (செப்பு சுற்று மற்றும் அலுமினிய தளத்திற்கு இடையே உள்ள காப்பு). நிலையான மின்கடத்தா 1-3 W/m·K கடத்துத்திறன் கொண்டது. பிரீமியம் மின்கடத்தா 5-9 W/m·K ஐ அடைகிறது.

LED பேட் வடிவமைப்பு விதிகள்

வடிவமைப்பு உறுப்பு தேவை LED9-12 வழியாக (0.3 மிமீ விட்டம்) கீழ் உள்ள வெப்ப வழியாக ஒரு உயர் சக்தி LED மூலம் நிரப்பப்பட்டு மூடிய (மேலே சாலிடரிங் அனுமதிக்கிறது) காப்பர் பேட் அளவு குறைந்தபட்சம் 2x LED தெர்மல் பேட் அளவு சாலிடர் கவரேஜ் 80-90% தெர்மல் பேட் பகுதி (எக்ஸ்-ரே பரப்பளவு 5% அதிகபட்சம் வரை ஆய்வு)

வெப்ப சரிபார்ப்பு

உற்பத்தி சோதனை:சட்டசபைக்குப் பிறகு, உச்சவரம்பு ஒளியை 1 மணிநேரத்திற்கு முழு சக்தியுடன் இயக்கவும். அகச்சிவப்பு கேமராவைப் பயன்படுத்தி LED பேட்களில் வெப்பநிலையை அளவிடவும்.

வெப்பநிலை (எல்இடி பேட்)கிரேடு எதிர்பார்க்கப்படும் ஆயுட்காலம்<50°CEசிறந்த70,000+ மணிநேரம்50-60°Cநல்லது50,000-70,000 மணிநேரம்60-70°CAஏற்றுக்கொள்ளக்கூடியது30,000-50,000 மணிநேரம்>70°Cதோல்வி அபாயம்,00 மணிநேரம்<20

உச்சவரம்பு ஒளி PCBA க்கான PCB லேஅவுட் விதிகள்

விதி 1: சமச்சீர் LED வேலை வாய்ப்பு

ஹாட் ஸ்பாட்களைத் தடுக்கவும், சீரான ஒளி விநியோகத்தை உறுதிப்படுத்தவும் PCBA முழுவதும் LED களை சமமாக வைக்கவும். சுற்று உச்சவரம்பு விளக்குகளுக்கு:

- செறிவூட்டப்பட்ட வட்டங்களில் LED களை ஏற்பாடு செய்யுங்கள்

- அருகில் உள்ள LED களுக்கு இடையில் சம இடைவெளி

- பலகை விளிம்பிலிருந்து நிலையான தூரத்தை பராமரிக்கவும்

விதி 2: குறுகிய உயர்-தற்போதைய தடயங்கள்

உயர் மின்னோட்ட தடயங்கள் (எல்இடி சக்தி மற்றும் தரை) முடிந்தவரை குறுகியதாகவும் அகலமாகவும் இருக்க வேண்டும். தேவையான அகலத்தை கணக்கிடுங்கள்:

2 அவுன்ஸ் தாமிரத்திற்கு, 20°C வெப்பநிலை உயர்வு:

- அகலம் (மில்ஸ்) = தற்போதைய (ஆம்ப்ஸ்) × 35

எடுத்துக்காட்டு: 300mA (0.3A) ட்ரேஸ் → 0.3 × 35 = 10.5 mils (0.27mm) குறைந்தபட்சம்

50% பாதுகாப்பு விளிம்பைச் சேர்க்கவும்:300எம்ஏ ட்ரேஸ்களுக்கு 16 மில்ஸ் (0.4மிமீ) பயன்படுத்தவும்.

விதி 3: தனி ஏசி மற்றும் டிசி பிரிவுகள்

PCBA ஆனது ஒருங்கிணைந்த AC-DC மாற்றியை உள்ளடக்கியிருந்தால்:

- போர்டின் ஒரு விளிம்பில் ஏசி உள்ளீட்டை (உயர் மின்னழுத்தம்) வைக்கவும்

- ஏசி மற்றும் குறைந்த மின்னழுத்த DC ட்ரேஸ்களுக்கு இடையே 3 மிமீ க்ரீபேஜ் தூரத்தை பராமரிக்கவும்

- இடம் இறுக்கமாக இருந்தால் பிசிபியில் இயற்பியல் ஸ்லாட் அல்லது அகழியைப் பயன்படுத்தவும்

விதி 4: தரையில் செம்பு ஊற்றவும்

எல்.ஈ.டி ரிட்டர்ன்களுக்கு மேல் அடுக்கில் (எம்.சி.பி.சி.பி., சர்க்யூட் லேயருக்கு) திடமான செப்பு ஊற்றைப் பயன்படுத்தவும். இது மின்னழுத்த வீழ்ச்சியைக் குறைத்து வெப்பப் பரவலை மேம்படுத்துகிறது.

விதி 5: டெய்சி-செயின் பவர் டிஸ்ட்ரிபியூஷன்

நீளமான உச்சவரம்பு விளக்குகளுக்கு (நேரியல் அல்லது செவ்வக), முந்தைய சரத்தின் முடிவில் இருந்து LED களை ஊட்டுவதற்குப் பதிலாக, ஒரு மையப் பேருந்தாக வழித்தட ஆற்றல் தடயங்கள்.

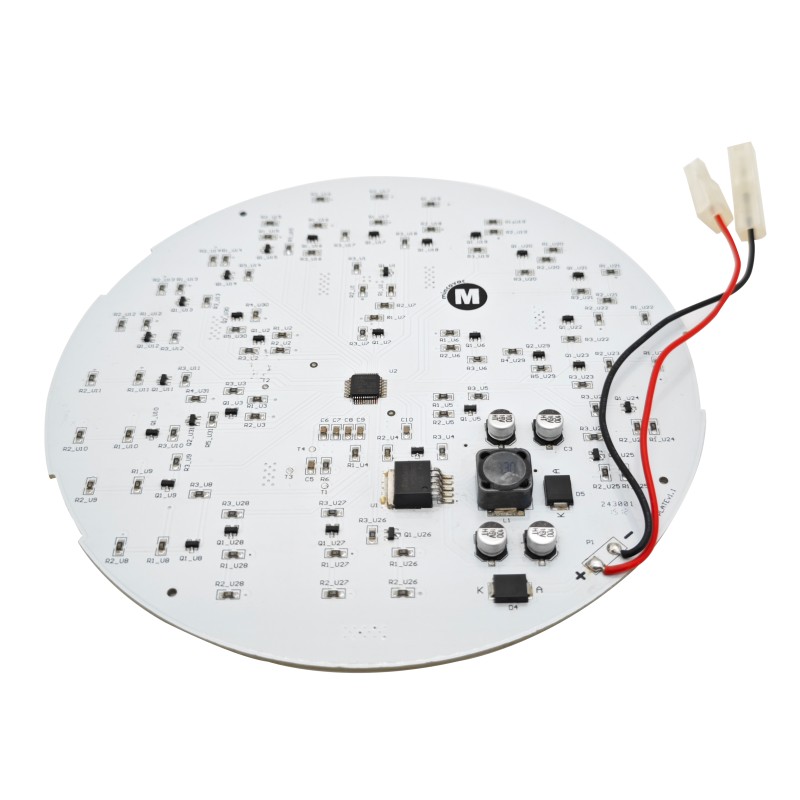

உச்சவரம்பு ஒளி PCBA தளவமைப்பு எடுத்துக்காட்டு (சுற்று)

ஒரு வழக்கமான சுற்று உச்சவரம்பு ஒளி PCBA (150mm விட்டம், 36 LED) இந்த அடுக்கு அடுக்கைக் கொண்டுள்ளது:

LayerFunctionCopper WeightTop (சர்க்யூட் லேயர்)எல்இடி பட்டைகள், தடயங்கள், இயக்கி கூறுகள்2 oz மின்கடத்தா அடுக்கு மின் தனிமைப்படுத்தல்

ஃப்ளிக்கர் மற்றும் மங்கலான பரிசீலனைகள்

ஃப்ளிக்கரின் காரணங்கள்

இயக்கி வெளியீட்டு மின்னோட்டமானது குறிப்பிடத்தக்க சிற்றலை கொண்டிருக்கும் போது LED ஃப்ளிக்கர் ஏற்படுகிறது. பொதுவான காரணங்கள்:

- போதுமான வெளியீடு கொள்ளளவுடிரைவரில்

- மோசமான TRIAC மங்கலான பொருந்தக்கூடிய தன்மை(கொள்திறன் சுமைகளுடன் முன்னணி விளிம்பு மங்கல்கள்)

- குறைந்த அதிர்வெண் PWM மங்கலானது(<1 kHz)

ஃப்ளிக்கர் அளவீடுகள்

MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz

ஃப்ளிக்கர் குறைப்பு நுட்பங்கள்

TechniqueEffectCost ImpactAdd bulk output capacitor (100-470µF)100-120 Hz சிற்றலைக் குறைக்கிறது ($0.10-0.30)PWM மங்கலான அதிர்வெண்ணை > 4 kHzக்கு அதிகரிக்கவும் (FlickerNone) இடவியல் சிறந்த மின்னழுத்த ஒழுங்குமுறை மிதமான ($0.50-1.00)

இணக்கம் மற்றும் சான்றிதழ்

சந்தை மூலம் தேவையான சான்றிதழ்கள்

சந்தைச் சான்றிதழின் தேவை USAUL 1598 அல்லது UL 8750 LED விளக்குகளுக்கான பாதுகாப்பு கனடாCSA C22.2 எண். 250.0விளக்கு சாதனங்களுக்கான பாதுகாப்புEUCE (LVD, EMC, RoHS ஆகியவை அடங்கும்)பாதுகாப்பு, உமிழ்வுகள், 2 அபாயகரமான பொருட்களுக்கான 6G. ஒளி ஆற்றல் திறன் (US)எனர்ஜி ஸ்டார் அல்லது DLCRebate தகுதி, பயன்பாட்டுத் தேவைகள்

பொதுவான இணக்க சோதனைகள்

TestStandardCriteriaDelectric Strength (hipot)UL 87501500V AC 1 நிமிடம், எந்த முறிவு நிலத்தடி தொடர்ச்சியுஎல் 8750<0.1Ω தரை முனையம் மற்றும் வெளிப்படும் metalEMI (நடத்தப்பட்ட மற்றும் கதிர்வீச்சு) FCC பகுதி 15 (US) அல்லது EN 550015 காரணிகள் குறைவாக உள்ளது THDEenergy StarPF >0.90, THD <20% வணிகத்திற்கு

சீலிங் லைட் PCBA FAQகள்

Q1: 120V மற்றும் 277V வணிக பயன்பாடுகளுக்கு ஒரே உச்சவரம்பு ஒளி PCBA ஐப் பயன்படுத்தலாமா?

A:இல்லை, உலகளாவிய உள்ளீட்டு இயக்கி இல்லாமல் இல்லை. தொழில்நுட்ப முறிவு இங்கே:

120V ACக்காக வடிவமைக்கப்பட்ட ஒரு PCBA ஆனது தோராயமாக 200V DC பஸ் மின்னழுத்தத்திற்கு (சரிசெய்த பிறகு) மதிப்பிடப்பட்ட கூறுகளைப் பயன்படுத்துகிறது. 277V AC இல், திருத்தப்பட்ட DC பேருந்து தோராயமாக 390V DC ஆகும். இது நிலையான 120V மதிப்பிடப்பட்ட மின்தேக்கிகள், MOSFETகள் மற்றும் டையோட்களின் மின்னழுத்த மதிப்பீட்டை மீறுகிறது.

கூறு மின்னழுத்தத்தை குறைக்கும் தேவைகள்:

கூறு120V மதிப்பீடு277V தேவையான மதிப்பீடு உள்ளீட்டு மின்தேக்கி200V400-450VMOSFET250-300V500-600Vரெக்டிஃபையர் டையோட்கள்200V400VCreepage தூரம்1.5mm3.0mm

இரண்டு மின்னழுத்தங்களுக்கும் ஒற்றை PCBA தேவைப்பட்டால்:

- a குறிப்பிடவும்உலகளாவிய உள்ளீட்டு இயக்கி90-277V AC என மதிப்பிடப்பட்டது

- குறைந்தபட்சம் 400V DC பேருந்துக்கு மதிப்பிடப்பட்ட கூறுகளைப் பயன்படுத்தவும்

- AC கோடுகள் மற்றும் குறைந்த மின்னழுத்த பிரிவுகளுக்கு இடையே 3mmக்கு PCB க்ரீபேஜ் வடிவமைக்கவும்

- 10-20% அதிக கூறு விலையை எதிர்பார்க்கலாம்

மாற்று:இரண்டு PCBA வகைகளை உருவாக்கவும்---ஒன்று 120V (குறைந்த விலை) மற்றும் ஒன்று 277V (அதிக மின்னழுத்த மதிப்பீடு). வணிக விளக்குகள் தயாரிப்பில் இது பொதுவானது.

Q2: என் உச்சவரம்பு ஒளி PCBA TRIAC சுவர் மங்கலுடன் சரியாக வேலை செய்வதை எப்படி உறுதி செய்வது?

A:உச்சவரம்பு ஒளி PCBA வடிவமைப்பாளர்களுக்கு TRIAC மங்கலான இணக்கத்தன்மை ஒரு பொதுவான சவாலாகும். பொறியியல் அணுகுமுறை இங்கே:

பிரச்சனை:TRIAC மங்கலானது ஒளிரும் பல்புகளுக்கு (எதிர்ப்பு சுமைகள்) வடிவமைக்கப்பட்டது. எல்இடிகள் வினைத்திறன் சுமையை வழங்குகின்றன, இது TRIAC ஐ தவறாக இயக்கலாம், இது ஃப்ளிக்கர், ஃபிளாஷிங் அல்லது 30% க்கும் குறைவான மங்கலுக்கு வழிவகுக்கும்.

தீர்வு 1 - ப்ளீடர் ரெசிஸ்டர் (செயலற்ற):
ஏசி உள்ளீடு முழுவதும் பிளீடர் ரெசிஸ்டரை (10-50 kΩ, 1-2W) சேர்க்கவும். ஒவ்வொரு அரை-சுழற்சியின் போதும் TRIAC சரியாக இயங்குவதற்கு இது போதுமான மின்னோட்டத்தை (5-15 mA) ஈர்க்கிறது.

முடிவு:குறைந்த-இறுதி மங்கலை மேம்படுத்துகிறது (பொதுவாக 10-15% குறைந்தபட்சம்). 1-2W காத்திருப்பு இழப்பைச் சேர்க்கிறது.

தீர்வு 2 - ஆக்டிவ் ப்ளீடர் சர்க்யூட் (விருப்பம்):
ஒரு செயலில் உள்ள ப்ளீடர் (IC-கட்டுப்படுத்தப்பட்ட) TRIAC தவறாக இயங்கும் போது மட்டுமே மின்னோட்டத்தை ஈர்க்கிறது. செயல்திறன் இழப்பு பூஜ்ஜியத்திற்கு அருகில் உள்ளது.

தீர்வு 3 - TRIAC-டிம்மிங் இயக்கி ஐசியைக் குறிப்பிடவும்:
பல வணிக LED இயக்கி ICகள் உள்ளமைக்கப்பட்ட TRIAC டிம்மிங் கண்டறிதல் மற்றும் ப்ளீடர் கட்டுப்பாடு ஆகியவை அடங்கும். எடுத்துக்காட்டுகள் பின்வருமாறு:

- TI LM3447(TRIAC மங்கலான LED இயக்கி)

- MPS MP4030(TRIAC மங்கலான முதன்மை பக்க சீராக்கி)

சோதனை தேவை:குறைந்தது 5 வெவ்வேறு TRIAC டிம்மர் மாடல்களுடன் (Lutron, Leviton, Legrand) மங்கலான இணக்கத்தன்மையை சரிபார்க்கவும். டிம்மர்கள் அவற்றின் தற்போதைய தேவைகளில் கணிசமாக வேறுபடுகின்றன.

கள தோல்வியின் அடையாளம்:50% க்கு கீழே மங்கும்போது உச்சவரம்பு ஒளி மின்னுகிறது அல்லது ஃப்ளாஷ் செய்தால், ப்ளீடர் சர்க்யூட் போதுமானதாக இல்லை.

Q3: உச்சவரம்பு ஒளி PCBA உற்பத்தியில் மிகவும் பொதுவான தர சிக்கல்கள் யாவை?

A:ஆயிரக்கணக்கான உற்பத்தி ஆய்வுகளின் அடிப்படையில், இந்த ஐந்து குறைபாடுகள் உச்சவரம்பு ஒளி PCBA தர சிக்கல்களில் 80% க்கும் அதிகமானவை.

DefectFrequencyRoot CauseDetection MethodRework CostLED tombstoning1-5% LED padsAOIHigh (LEDs சேதமடைந்தது)Solder voids under LEDsCommonTrapped Flux gases in reflowX-ray inspectionஎனவும் இல்லை இடப் பிழை காட்சி அல்லது AOI (வண்ணம்/குறித்தல்)மிக அதிக (ஸ்கிராப் போர்டு) இயக்கி IC1-3% குளிர்ந்த சாலிடர் மூட்டுகள் போதிய மறு ஓட்ட வெப்பநிலைAOI அல்லது கையேடு ஆய்வு நடுத்தர (மறுவேலை சாத்தியம்) போதிய வெப்ப பேஸ்ட் (MCPCB)5-10% சீரற்ற பயன்பாடுபுல் சோதனை அல்லது வெப்ப இமேஜிங் லோ

தடுப்பு உத்திகள்:

எல்இடி கல்லறை:

- LED பேட்களை விட சற்று பெரிய ஸ்டென்சில் துளைகளைப் பயன்படுத்தவும் (1:1.1 விகிதம்)

- ரிஃப்ளோ சுயவிவரம் 60-90 வினாடிகள் திரவத்திற்கு மேல் (TAL) இருப்பதை உறுதிசெய்யவும்

தலைகீழ் துருவமுனைப்பு LED கள்:

- தெளிவான துருவமுனையுடன் கூடிய LED களைப் பயன்படுத்தவும் (அனோட்/கேத்தோடு)

- துருவநிலை சரிபார்ப்புடன் தானியங்கி ஒளியியல் ஆய்வு (AOI) செயல்படுத்தவும்

- பறக்கும் ஆய்வு அல்லது படுக்கையின் நகங்களில் 100% துருவமுனைப்பு சோதனையை இயக்கவும்

குளிர் சாலிடர் மூட்டுகள்:

- ரிஃப்ளோ பீக் வெப்பநிலையை சரிபார்க்கவும் (245-260°C க்கு ஈயம் இல்லாத SAC305)

- அடுப்பு சுயவிவரத்தை தினசரி ஒரு சுயவிவரத்துடன் கண்காணிக்கவும் (ஒரு தொகுதிக்கு ஒரு முறை மட்டும் அல்ல)

போதுமான தெர்மல் பேஸ்ட் (MCPCB to heatsink):

- தெர்மல் பேஸ்டுக்கு ஸ்டென்சில் அல்லது ஸ்கிரீன் பிரிண்டிங்கைப் பயன்படுத்தவும் (கையேடு பயன்பாடு அல்ல)

- இலக்கு 0.3-0.5 மிமீ பேஸ்ட் தடிமன்

- ஏற்றிய பின் கவரேஜைச் சரிபார்க்கவும் (தெர்மல் பேஸ்ட் விளிம்புகளை சிறிது கசக்கிவிட வேண்டும்)

உள்வரும் உச்சவரம்பு ஒளி PCBA ஆய்வுக்கான தரக் கட்டுப்பாடு சரிபார்ப்புப் பட்டியல்:

ஆய்வு உருப்படி முறை ஏற்றுக்கொள்ளும் அளவுகோல்கள்LED துருவமுனைப்புவிசுவல் அல்லது AOI100% சரிசோல்டர் மூட்டுகள் (சக்தி கூறுகள்)AOINo பிரிட்ஜிங், போதுமான சாலிடர்எல்இடி வெற்றிடங்கள் இல்லை எக்ஸ்ரே (மாதிரி 5-10%)<25% ஒரு padThermal pasteVisual (எட்ஜ் மவுண்டிங் ஸ்க்யூஸ்) புள்ளிகளுக்கு ஆய்வு அல்லது படுக்கையின் நகங்கள் திறந்த/குறுகிய, LED முன்னோக்கி மின்னழுத்த சோதனை

உச்சவரம்பு விளக்கு PCBA உற்பத்தி சரிபார்ப்பு பட்டியல்

உற்பத்தி படிநிலை சரிபார்ப்புPCB உள்வரும் ஆய்வு போர் பக்கம் இல்லை, சரியான தடிமன், ENIG ஃபினிஷ் தெரியும் காட்சி மற்றும் அளவு அளவீடுகள் சோல்டர் பேஸ்ட் பிரிண்டிங் ஸ்டென்சில் தடிமன் 0.1-0.12 மிமீ, துளை சீரமைப்பு ±0.05mmSPI (சாலிடர் பேஸ்ட் ஆய்வு) பிக் 0 இடமாற்றத்திற்குப் பிறகு ரீஃப்ளோ சாலிடரிங்பீக் 245-260°C, TAL 60-90 வினாடிகள் ஒரு தொகுதிக்கு ப்ரொஃபைலர் தரவு வெப்ப பேஸ்ட் பயன்பாடு0.3-0.5 மிமீ தடிமன், முழு கவரேஜ் எடை சரிபார்ப்பு + விஷுவல் ஹீட்சிங் மவுண்டிங் சீரான அழுத்தம், இடைவெளி இல்லை திருகு முறுக்கு விவரக்குறிப்பு, LED மின்னோட்ட அளவீடு, மின்னோட்ட சோதனை

சுருக்கம்: நல்ல தரமான உச்சவரம்பு ஒளி PCBA சரிபார்ப்பு பட்டியல்

ஒரு நல்ல தரமான உச்சவரம்பு ஒளி PCBA செலவு, வெப்ப செயல்திறன் மற்றும் இணக்கத்தை சமநிலைப்படுத்துகிறது. நிலையான குடியிருப்பு சாதனங்களுக்கு (15-25W), 2 அவுன்ஸ் தாமிரம் கொண்ட அலுமினிய MCPCB, நிலையான மின்னோட்ட இயக்கி மற்றும் 60°Cக்கு கீழ் உள்ள LED பேட் வெப்பநிலை ஆகியவை தொடர்ந்து 50,000+ மணிநேர ஆயுளை அடைகின்றன. வணிக மங்கலான சாதனங்களுக்கு, TRIAC-இணக்கமான இயக்கி ICகள் மற்றும் ப்ளீடர் சுற்றுகளைச் சேர்க்கவும். மிகவும் பொதுவான உற்பத்தி குறைபாடுகள்---எல்இடி கல்லறை, தலைகீழ் துருவமுனைப்பு மற்றும் குளிர் மூட்டுகள்---ஏஓஐ ஆய்வு மற்றும் கட்டுப்படுத்தப்பட்ட ரிஃப்ளோ சுயவிவரங்கள் மூலம் தடுக்கக்கூடியவை.

வடிவமைப்பு உறுப்பு	தேவை
பிசிபி பொருள்	>15W க்கான அலுமினியம் MCPCB; <12Wக்கு FR4 ஏற்கத்தக்கது
செம்பு எடை	சக்தி தடயங்களுக்கு 2 அவுன்ஸ்; சிக்னலுக்கு 1 அவுன்ஸ்
வெப்ப மேலாண்மை	LED ஒன்றுக்கு 9+ தெர்மல் வழியாக; LED பேட் வெப்பநிலை <60°C முழு ஏற்றத்தில்
இயக்கி இடவியல்	நிலையான மின்னோட்டம் (ஒருங்கிணைந்த அல்லது தொலை)
ஃப்ளிக்கர் கட்டுப்பாடு	வெளியீட்டு கொள்ளளவு 100-470µF; பயன்படுத்தினால் PWM டிம்மிங் >4 kHz
மங்கலான பொருந்தக்கூடிய தன்மை	TRIAC க்கான ப்ளீடர் சுற்று; சிறந்த முடிவுகளுக்காக பிரத்யேக டிம்மிங் ஐசி
மின்னழுத்த மதிப்பீடு	அதிகபட்ச உள்ளீட்டு மின்னழுத்தத்திற்கு மதிப்பிடப்பட்ட கூறுகள் (120V அல்லது 277V அல்லது உலகளாவிய)
சான்றிதழ்கள்	இலக்கு சந்தையின் அடிப்படையில் UL அல்லது CE; வணிகத்திற்கான எனர்ஜி ஸ்டார்
உற்பத்தி ஆய்வு	AOI (எல்இடி துருவமுனைப்பு, சாலிடர் மூட்டுகள்), எக்ஸ்ரே (வெற்றிடங்கள்), மின் சோதனை
