எலக்ட்ரானிக்ஸ் உற்பத்தி மற்றும் எஸ்சிஓவில் 20 வருடங்களாக, நூற்றுக்கணக்கான வெளியேறும் அடையாளக் கூட்டங்களைத் தணிக்கை செய்துள்ளேன். இந்த வழிகாட்டி தொழில்நுட்ப விவரக்குறிப்புகள், இணக்கத் தரநிலைகள் மற்றும் வசதி மேலாளர்கள் மற்றும் விவரக்குறிப்புகள் உண்மையில் தேடும் நிஜ-உலக செயல்திறன் அளவீடுகளை உள்ளடக்கியது.

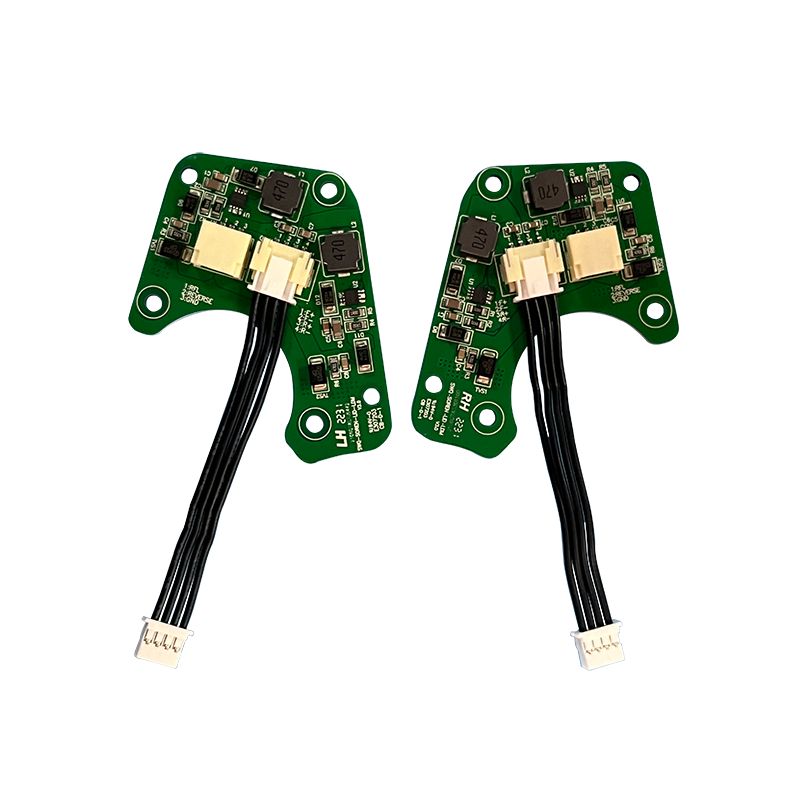

வெளியேறும் அடையாளத்தை PCBA வேறுபடுத்துவது எது?
நிலையான லைட்டிங் போர்டுகளைப் போலன்றி, வெளியேறும் அறிகுறி PCBA மூன்று ஒரே நேரத்தில் செயல்பாடுகளை நிர்வகிக்க வேண்டும்:
- இரட்டை சக்தி பாதைகள்:ஏசி லைன் உள்ளீடு (120V அல்லது 277V) மற்றும் பேக்அப் பேட்டரி சார்ஜிங் சர்க்யூட்.
- அவசர இடமாற்றம்:மின்சாரம் இழந்த 0.1 வினாடிகளுக்குள் DC பேட்டரிக்கு தானாக மாறுதல்.
- LED சரம் மேலாண்மை:6 முதல் 36 சிவப்பு அல்லது பச்சை LEDகளுக்கான நிலையான மின்னோட்டக் கட்டுப்பாடு.
மின்சாரம் செயலிழக்கும் போது கட்டிடக் குறியீடுகள் 90 நிமிட வெளிச்சத்தை கட்டாயமாக்குவதால், PCBA வடிவமைப்பு குறைந்த மின்னோட்டம் மற்றும் நம்பகமான பேட்டரி சார்ஜிங்கிற்கு முன்னுரிமை அளிக்க வேண்டும்.
முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்
கீழே பட்டியலிடப்பட்டுள்ள அனைத்து அளவுருக்களும் UL 924 மற்றும் NFPA 101 தரநிலைகளை சந்திக்கின்றன அல்லது மீறுகின்றன. உங்கள் சப்ளையருடன் எப்போதும் சான்றிதழ்களை சரிபார்க்கவும்.
உள்ளீடு & வெளியீடு ஆற்றல்
அளவுரு நிலையான மதிப்பு இணக்கம் உள்ளீட்டு மின்னழுத்தம் (AC)120V / 277V / 347V (50-60Hz)UL 924Emergency Mode Voltage6V to 12V DC (NiCd அல்லது LiFePO4 பேட்டரி) NFPA 101Total Output Power2Energ on LED காரணி (AC பயன்முறை)≥0.90 முழு சுமைIEC 61000-3-2 செயல்திறன்>82% (AC-DC மாற்றம்)DOE 2021 தரநிலைகள்
பேட்டரி சார்ஜிங் விவரக்குறிப்புகள்
அளவுருமதிப்பு குறிப்புகள்சார்ஜ் மின்னழுத்தம் (NiCd)7.2V முதல் 8.4V வரை (6V பெயரளவு பேக்கிற்கு)வெப்பநிலை ஈடுசெய்யப்பட்ட மின்னோட்டம்50mA முதல் 200mA வரை (நிலையான மின்னோட்டம்)அதிக வெப்பத்தைத் தடுக்கிறது பேட்டரி வகை ஆதரவு நேரம்24 மணிநேரம் (100% திறன்) UL தேவையை பூர்த்தி செய்கிறது குறைந்த பேட்டரி கட்ஆஃப்5.4V ±0.2V ஆழமான வெளியேற்றத்தைத் தடுக்கிறது
சுற்றுச்சூழல் & உடல்
அளவுரு மதிப்பீடு இயக்க வெப்பநிலை0°C முதல் +50°C (உட்புறம்) / -10°C முதல் +55°C (ஈரமான இடம்) சேமிப்பக வெப்பநிலை-20°C முதல் +60°CCPCB அடிப்படைப் பொருள்FR4 (குறைந்தபட்சம் Tg 130°C) அல்லது CEM-1 செலவு-குறைக்கப்பட்ட பதிப்புகள்1 தடிமன். 2 அவுன்ஸ் வரை. (முதன்மை ஆற்றல் தடயங்களுக்கு 2 அவுன்ஸ் தேவை.) எரியக்கூடிய மதிப்பீடுUL 94V-0 (போர்டில் குறிக்கப்பட்டுள்ளது)
UL 924 இணக்கமான PCBA இன் முக்கிய வடிவமைப்பு அம்சங்கள்
ஒரு குறியீடு இணக்கம்வெளியேறு அடையாளம் PCBAவிருப்பமில்லை. இங்கே ஆய்வாளர்கள் சோதனை செய்கிறார்கள்.
1. தானியங்கி அவசர பரிமாற்றம்
- பரிமாற்ற நேரம்:போர்டு 0.1 வினாடிகளுக்குள் ஏசியிலிருந்து பேட்டரிக்கு மாற வேண்டும். மனிதக் கண்ணுக்குத் தெரியும் எந்த தாமதமும் பரிசோதனையில் தோல்வியடையும்.
- சோதனை சுற்று:ஒருங்கிணைந்த புஷ்-பட்டன் சோதனை புள்ளிகள் ஏசி மெயின்களை துண்டிக்காமல் மின் செயலிழப்பை உருவகப்படுத்த வேண்டும். இது கட்டாய UL 924 அம்சமாகும்.
2. பேட்டரி மேலாண்மை அமைப்பு (BMS)
- அதிக கட்டணம் பாதுகாப்பு:பேட்டரி மின்னழுத்தம் 8.4V அடையும் போது PCBA சார்ஜ் செய்வதை நிறுத்த வேண்டும் (6V NiCd பேக்குகளுக்கு).
- தலைகீழ் துருவமுனைப்பு பாதுகாப்பு:நிறுவி பேட்டரியை பின்னோக்கி இணைத்தால் பேட்டரி உள்ளீட்டில் உள்ள டையோட்கள் சேதத்தைத் தடுக்கின்றன. கள தோல்விக்கு இதுவே முக்கிய காரணம்.

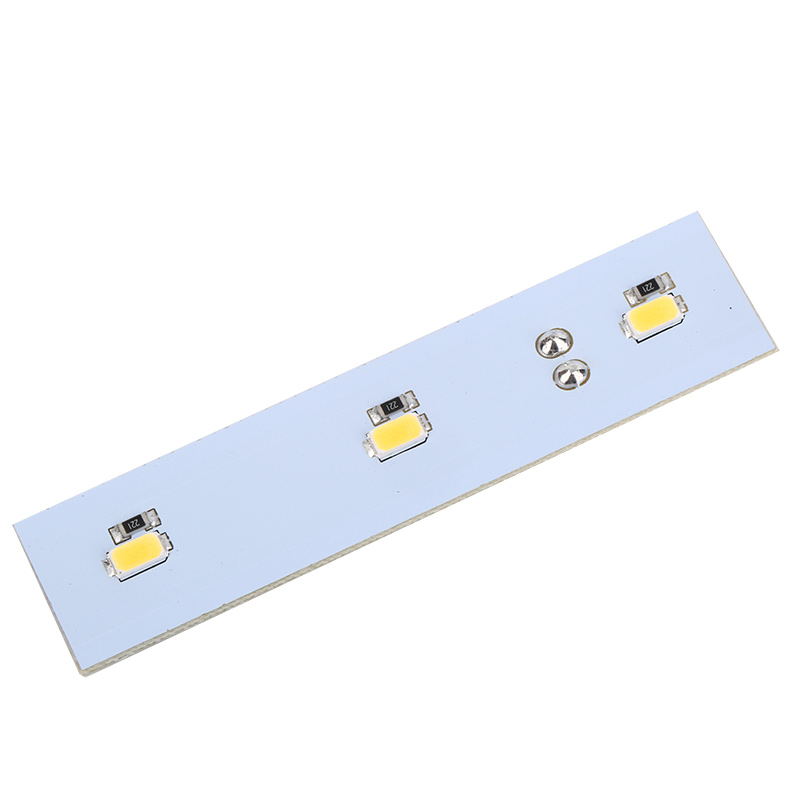

3. LED கட்டமைப்பு நெகிழ்வுத்தன்மை
பெரும்பாலான வெளியேறும் அறிகுறி PCBA பலகைகள் பல LED ஏற்பாடுகளை ஆதரிக்கின்றன:
- 6-எல்இடி தொடர்:அலுமினியம் வெளியேற்றப்பட்ட அடையாளங்களுக்கான தரநிலை (சிவப்பு அல்லது பச்சை).
- 12-எல்இடி பேரலல் + தொடர்:இரட்டை பக்க அறிகுறிகளுக்கு பொதுவானது (ஹால்வே அல்லது சீலிங் மவுண்ட்).
- 18 முதல் 36 LED வரிசைகள்:உயர்-லுமன் வெளியேறும் அறிகுறிகளுக்கு (100+ கேண்டெலா) பயன்படுத்தப்படுகிறது.

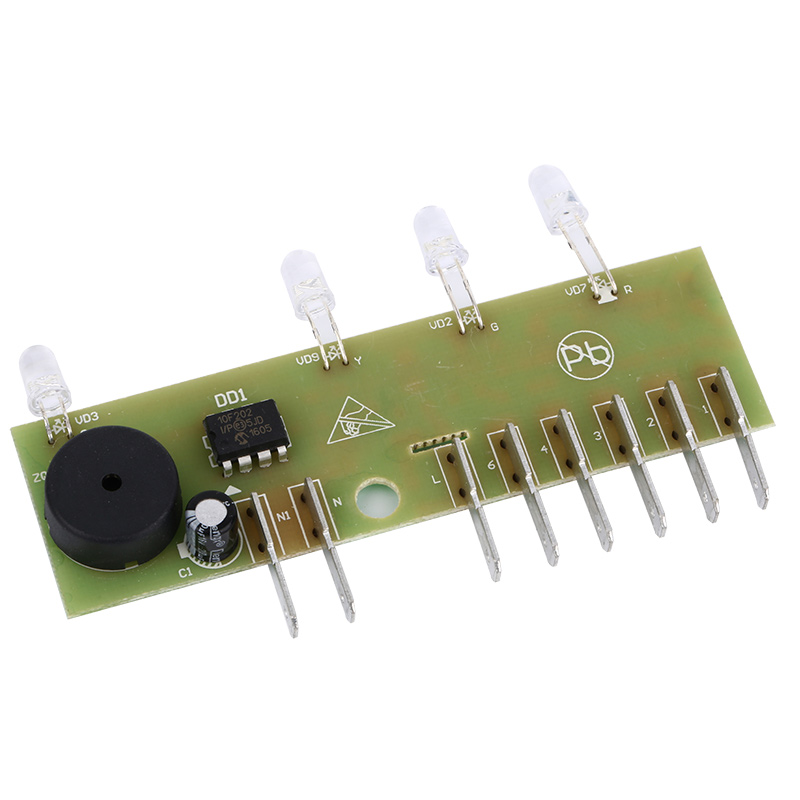

4. சுய-கண்டறிதல் (மேம்பட்ட அலகுகள்)
பிரீமியம் பிசிபிஏக்கள் மைக்ரோ கன்ட்ரோலரை உள்ளடக்கியது:
- ஒவ்வொரு 30 நாட்களுக்கும் பேட்டரி திறனை பதிவு செய்கிறது.
- பேட்டரி ஆரோக்கியத்தைக் குறிக்க சிவப்பு/பச்சை நிலை LED ஐ ஒளிரச் செய்கிறது.
- மதிப்பிடப்பட்ட திறனில் 80%க்குக் கீழே பேட்டரி குறையும் போது கேட்கக்கூடிய அலாரத்தை (விரும்பினால்) சமிக்ஞை செய்கிறது.
நீங்கள் சரிபார்க்க வேண்டிய சான்றிதழ்கள்
எதையும் ஆர்டர் செய்வதற்கு முன்வெளியேறு அடையாளம் PCBA, இந்த மூன்று ஆவணங்களைக் கோருங்கள்:
சான்றளிப்பு அதிகார வரம்பு என்ன இது சரிபார்க்கிறது UL 924USAஅவசர விளக்குகள் மற்றும் சக்தி உபகரணங்கள்NFPA 101 (உயிர் பாதுகாப்பு குறியீடு)யுஎஸ்ஏ வெளிச்சம் கால அளவு (90 நிமிடம்) மற்றும் பரிமாற்ற நேரம்CSA C22.2 எண். 141கனடா அவசரகால விளக்கு உபகரணங்கள்RoHS 3 (2015)
எச்சரிக்கை:சில்க்ஸ்கிரீன் லேயரில் புலப்படும் UL குறி இல்லாத PCBA கிட்டத்தட்ட நிச்சயமாக சான்றளிக்கப்படவில்லை. கள ஆய்வாளர்கள் இதற்காக உங்கள் முழு கட்டிடத்தையும் தோல்வியடையச் செய்யலாம்.
உற்பத்தி தர குறிகாட்டிகள்
சப்ளையர்களை மதிப்பிடும்போது இந்த சரிபார்ப்புப் பட்டியலைப் பயன்படுத்தவும்வெளியேறு அடையாளம் PCBA.
- சாலிடர் மாஸ்க் பதிவு:தவறான சீரமைப்பு 0.005 அங்குலத்திற்கு மிகாமல் இருக்க வேண்டும். உயர் மின்னழுத்த சுவடுகளில் வெளிப்படும் தாமிரம் ஒரு அதிர்ச்சி ஆபத்து.
- சில்க்ஸ்கிரீன் தெளிவுத்திறன்:அனைத்து கூறு வடிவமைப்பாளர்களும் (R1, C2, IC1), துருவமுனைக் குறிப்பான்கள் மற்றும் UL கோப்பு எண்கள் அசெம்பிளிக்குப் பிறகு தெளிவாகப் படிக்கக்கூடியதாக இருக்க வேண்டும்.
- துளை மூலம் கூறுகள்:பேட்டரி இணைப்பிகள் மற்றும் சோதனை சுவிட்சுகள் குளிர் மூட்டுகளைத் தடுக்க, கையால் சாலிடர் செய்யாமல், அலை-சாலிடர் செய்யப்பட வேண்டும்.
- முறையான பூச்சு (விரும்பினால்):ஈரமான இடங்களுக்கு (குறையறைகள், வெளிப்புற மூடப்பட்ட வெளியேறல்கள்), PCBA க்கு அக்ரிலிக் அல்லது யூரேத்தேன் ஒரு முறையான பூச்சு தேவை. அனைத்து கூறுகளிலும் ஒரு மேட் அல்லது பளபளப்பான பூச்சு பார்க்கவும்.
வெளியேறு கையொப்பம் PCBA FAQகள்
வசதி பொறியாளர்கள் மற்றும் கொள்முதல் நிபுணர்களிடமிருந்து நான் அடிக்கடி பெறும் மூன்று தொழில்நுட்ப கேள்விகள் கீழே உள்ளன.
Q1: பிரத்யேக வெளியேறும் அடையாள PCBAக்குப் பதிலாக எனது வெளியேறும் அடையாளத்திற்கு நிலையான LED இயக்கி PCBA ஐப் பயன்படுத்தலாமா?
A:இல்லை, இது ஏன் ஆபத்தானது. ஒரு நிலையான LED இயக்கி PCBA மூன்று முக்கியமான சுற்றுகள் இல்லை:
1. பேட்டரி காப்பு மாற்றுதல்:நிலையான இயக்கிகள் ஏசி மின் இழப்பைக் கண்டறியவில்லை. 90 நிமிட வெளிச்சம் தேவைப்படும் NFPA 101ஐ மீறும் போது, உங்கள் வெளியேறும் அறிகுறி உடனடியாக இருட்டாகிவிடும்.
2. குறைந்த மின்னழுத்த துண்டிப்பு:இது இல்லாமல், PCBA ஆனது 5Vக்குக் குறைவான பேட்டரியை வடிகட்டுவதைத் தொடரும், மூன்று சுழற்சிகளுக்குள் NiCd அல்லது LiFePO4 செல்களை நிரந்தரமாக அழித்துவிடும்.
3. சோதனை பொத்தான் இடைமுகம்:கட்டிட ஆய்வாளர்களுக்கு கையேடு சோதனை செயல்பாடு தேவைப்படுகிறது. நிலையான இயக்கிகள் இந்த சமிக்ஞை பாதையை சேர்க்கவில்லை.
கீழ் வரி:பட்டியலிடப்பட்ட UL 924 ஐ வாங்கவும்வெளியேறு அடையாளம் PCBAமட்டுமே. ஒரு பொதுவான பலகையில் $5 சேமிப்பு தோல்வியடைந்த ஆய்வுகளில் ஆயிரக்கணக்கான செலவாகும்.
Q2: எனது வெளியேறும் அறிகுறி PCBA சூடாக இயங்குகிறது. பேட்டரியில் 30 நிமிடங்களுக்குப் பிறகு LED கள் மங்கிவிடும். என்ன தோல்வி?
A:உங்களிடம் பேட்டரி சிதைவு பிரச்சனை உள்ளது, LED பிரச்சனை இல்லை. கண்டறியும் வரிசை இங்கே:
1. மின்னழுத்தத்தை சரிபார்க்கவும்:ஏசி பவர் பயன்படுத்தப்பட்டால், பேட்டரி டெர்மினல்கள் முழுவதும் அளவிடவும். நீங்கள் 7.2V முதல் 8.4V வரை பார்க்க வேண்டும் (6V NiCd பேக்கிற்கு). மின்னழுத்தம் 6.5Vக்கு குறைவாக இருந்தால், PCBA இல் சார்ஜிங் சர்க்யூட் தோல்வியடைந்தது.
2. சோதனை பேட்டரி திறன்:பேட்டரியைத் துண்டித்து, 200mA ஐ ஈர்க்கும் மின்தடையத்துடன் அதை ஏற்றவும். ஆரோக்கியமான 6V NiCd பேக் குறைந்தபட்சம் 90 நிமிடங்களுக்கு 5.4Vக்கு மேல் இருக்க வேண்டும்.
3. அரிப்புக்கான பரிசோதனை:NiCd பேட்டரிகள் 3-5 ஆண்டுகளுக்குப் பிறகு பொட்டாசியம் ஹைட்ராக்சைடை கசியும். இந்த வெள்ளை படிக எச்சம் பிசிபிஏவில் உள்ள செப்புச் சுவடுகளை உண்கிறது. நீங்கள் எங்கும் வெள்ளைப் பொடியைக் கண்டால், பேட்டரி மற்றும் PCBA இரண்டையும் உடனடியாக மாற்றவும்.
பொதுவான திருத்தம்:அடையாளம் வேலை செய்தாலும், ஒவ்வொரு 4 வருடங்களுக்கும் பேட்டரியை மாற்றவும். இது மறைக்கப்பட்ட திறன் இழப்பைத் தடுக்கிறது.
Q3: 500 வெளியேறும் அடையாள PCBA பலகைகள் ஒவ்வொன்றையும் சோதிக்காமல் UL இணக்கமாக உள்ளதா என்பதை எவ்வாறு சரிபார்க்கலாம்?
A:நீங்கள் மூன்று அடுக்கு சரிபார்ப்பை நம்பியிருக்கிறீர்கள்:
1. UL பின்தொடர்தல் சேவை (FUS):ஒவ்வொரு உண்மையான UL பட்டியலிடப்பட்ட PCBA ஆனது அறிவிக்கப்படாத UL தணிக்கைகளை அனுமதிக்கும் தொழிற்சாலையிலிருந்து வருகிறது. போர்டில் உள்ள UL குறியில் ஒரு கோப்பு எண் இருக்க வேண்டும் (எ.கா., UL E123456). UL இன் தயாரிப்பு iQ தரவுத்தளத்தில் இந்த எண்ணைத் தேடவும். அது தோன்றவில்லை என்றால், குறி போலியானது.
2. தேதி குறியீடு பொருத்தம்:PCBA சில்க்ஸ்கிரீனில் தேதிக் குறியீடு (YYWW வடிவம்) இருக்க வேண்டும். இந்த தேதிக் குறியீடு UL சான்றிதழ் அறிக்கையின் தயாரிப்பு காலத்துடன் பொருந்துகிறது என்பதை உறுதிப்படுத்தவும். அந்த ஜன்னலுக்கு வெளியே செய்யப்பட்ட பலகைகள் மூடப்படவில்லை.
3. சீரற்ற அழிவு சோதனை:ஒவ்வொரு 500 அலகுகளுக்கும், 2 பலகைகளை தியாகம் செய்யுங்கள். அவற்றைத் திறந்து, ஆய்வு செய்யுங்கள்:
- சரியான உருகி மதிப்பீடு (எ.கா., 250V 3A ஸ்லோ-ப்ளோ).
- முறையான மின்மாற்றி தனிமைப்படுத்தல் (முதன்மை மற்றும் இரண்டாம் நிலை இடையே 0.125 அங்குல குறைந்தபட்ச அனுமதி).
- அங்கீகரிக்கப்படாத கூறு மாற்றுகள் இல்லை (எ.கா., 105°Cக்கு பதிலாக 85°C மின்தேக்கிகள்).
சார்பு உதவிக்குறிப்பு:பெரிய ஆர்டர்களுக்கு பணம் செலுத்தும் முன், உங்கள் சப்ளையரிடமிருந்து "UL அங்கீகார அறிவிப்பை" கோரவும்.
சுருக்கம்: சரியான வெளியேறும் அடையாளத்தை PCBA தேர்வு செய்தல்
ஒரு தரம்வெளியேறு அடையாளம் PCBAமூன்று அல்லாத பேச்சுவார்த்தை அம்சங்களால் வரையறுக்கப்படுகிறது:
1. UL 924 பட்டியல்சரிபார்க்கக்கூடிய கோப்பு எண்ணுடன்.
2. 0.1 வினாடிகளுக்கு கீழ் தானியங்கி பரிமாற்றம்சரியான குறைந்த மின்னழுத்த துண்டிப்புடன்.
3. பேட்டரி சார்ஜிங் சர்க்யூட்NiCd, NiMH அல்லது LiFePO4 வேதியியலுக்காக வடிவமைக்கப்பட்டது.
வசதி மேலாளர்களுக்கு, சுய-கண்டறிதலுடன் கூடிய பலகைகளுக்கு முன்னுரிமை கொடுங்கள். OEMகளுக்கு, பவர் ட்ரேஸ்கள் மற்றும் UL 94V-0 லேமினேட்களில் 2 அவுன்ஸ் தாமிரத்தை எப்போதும் குறிப்பிடவும். சரிபார்க்கப்பட்ட உற்பத்தி ஆவணங்கள் மற்றும் மூன்றாம் தரப்பு சான்றிதழ் ஆகியவை குறியீடு இணக்கம் மற்றும் குடியிருப்பாளர் பாதுகாப்பிற்கான ஒரே நம்பகமான பாதையாக உள்ளது.
