விண்வெளி எலக்ட்ரானிக்ஸ் மற்றும் தோல்விப் பகுப்பாய்வில் 20 வருட அனுபவத்துடன், தரையிறக்கப்பட்ட வன்பொருளிலிருந்து விமானத்திற்குத் தகுதியான அசெம்பிளிகளை பிரிக்கும் குறிப்பிட்ட வடிவமைப்பு நடைமுறைகளை ஆவணப்படுத்தியுள்ளேன். இந்த வழிகாட்டி பொருள் தேர்வு, வெப்ப மேலாண்மை, சான்றிதழ் தேவைகள் மற்றும் விமான விளக்கு PCBA க்கான புலம் சோதனை அளவுருக்கள் உள்ளடக்கியது.
விமான விளக்கு அமைப்புகளின் வகைகள்
விமான விளக்குகள் தனித்துவமான வகைகளில் அடங்கும், ஒவ்வொன்றும் தனிப்பட்ட PCBA தேவைகள்.
லைட்டிங் வகை செயல்பாடு ஆபரேஷன் மோட் கிரிட்டிகல் தேவை வழிசெலுத்தல் விளக்குகள் நிலைக் குறிப்பு (சிவப்பு/பச்சை/வெள்ளை)நிலையான நம்பகத்தன்மை, வண்ணத் துல்லியம் எதிர்ப்பு மோதல் விளக்குகள் (ஸ்ட்ரோப்) உயர்-தீவிரம் ஒளிரும் இரட்டை ஸ்ட்ரோப் முறை உச்ச மின்னோட்ட முன்நேர கையாளுதல் எச்சரிக்கை.
முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்
சுற்றுச்சூழல் தேவைகள்
அளவுருவிமானம் உட்புற விமானம் (விங்/வால்)இயக்க வெப்பநிலை-15°C முதல் +70°C-55°C முதல் +85°C சேமிப்பு வெப்பநிலை-40°C முதல் +85°C-55°C முதல் +125°CH ஈரப்பதம்0% முதல் 95% வரை ஒடுக்கம் 10% 10% அடர்வு இல்லாதது (இயக்குதல்) 40,000 அடி அதிகபட்சம் 55,000 அடி அதிகபட்ச அதிர்வு (ரேண்டம்) 0.2 கிராம் முதல் 5 கிராம் வரை ஆர்எம்எஸ் 5 கிராம் முதல் 15 கிராம் வரை ஆர்எம்எஸ்
பவர் உள்ளீட்டு விவரக்குறிப்புகள்
அளவுரு வழக்கமான மதிப்பு குறிப்புகள் முதன்மை பவர்28V DC (பெயரளவு) 18V முதல் 32V வரையிலான MIL-STD-704AC பவர் (கேபின் அமைப்புகள்)115V AC / 400Hz ஃப்ளோரசன்ட் அடிப்படையிலான அமைப்புகளுக்கு சக்தி தர சகிப்புத்தன்மை ± 10% நிலையற்ற மற்றும் S20% நிலையானது தேவை தற்போதைய<100µA BITE நினைவகத் தக்கவைப்புக்கு
விமான விளக்குகளுக்கான பொருள் தேர்வு PCBA
கோர் மெட்டீரியல்: கார்பன் கலப்பு அல்லது மெட்டல் கோர்?
மோசமான வெப்ப கடத்துத்திறன் மற்றும் LED கூறுகளுடன் CTE பொருத்தமின்மை காரணமாக நிலையான FR4 விமான விளக்குகளுக்கு அரிதாகவே ஏற்றுக்கொள்ளப்படுகிறது.
பொருள் வெப்ப கடத்துத்திறன்CTE (ppm/°C)எடை பயன்பாடுFR40.3-0.5 W/m·K14-17ஒளி சிக்னல்/கட்டுப்பாடு மட்டும்அலுமினியம் MCPCB1.5-3 W/m·K23-25MediumGeneral LED லைட்டிங் தாமிரம் MCP-1m·hgvy100-40 வெளிப்புற விளக்குகள்கார்பன் துணி கோர்175-300 W/m·K (XY)4-6.5மிகவும் லைட் பிரீமியம் விண்வெளி
வெளிப்புற விளக்குகளுக்கான பரிந்துரை:கார்பன்-துணி கோர் அல்லது செப்பு MCPCB ஐப் பயன்படுத்தவும். LED கூறுகளுக்கு (6-7 ppm/°C) CTE பொருத்தம் -55°C இலிருந்து +85°C வரை வெப்ப சுழற்சியின் போது சாலிடர் கூட்டு வெட்டு அழுத்தத்தைக் குறைக்கிறது.
செப்பு எடை தேர்வு
தற்போதைய லோட்இன்டீரியர் லைட்டிங்எக்ஸ்டீரியர் லைட்டிங் சிக்னல் டிரேஸ்கள் (<100mA)0.5 oz1 ozLED சக்தி (500mA-2A)1 oz முதல் 2 oz2 ozStrobe/Landing (5A-15A)பொருந்தாது3 oz முதல் 4 oz வரை
உயர்-சக்தி விமானத்திற்கான வெப்ப மேலாண்மை LED PCBA
வெப்ப கடத்துத்திறன் தேவைகள்
MCPCBகள் நிலையான FR-4 இன் வெப்ப கடத்துத்திறனை விட தோராயமாக 10 மடங்கு வழங்குகின்றன, இது சிறந்த வெப்பச் சிதறல், பிரகாசமான லுமேன் வெளியீடு மற்றும் நீண்ட LED ஆயுட்காலம் ஆகியவற்றை மொழிபெயர்க்கிறது.
கட்டைவிரல் விதி:எல்இடி சந்திப்பு வெப்பநிலையில் ஒவ்வொரு 10°C குறைப்புக்கும், கூறுகளின் ஆயுட்காலம் இரட்டிப்பாகிறது.
மின்கடத்தா அடுக்கு விவரக்குறிப்புகள்
அளவுரு தரநிலை MCPCBஉயர்-செயல்திறன் ஏரோஸ்பேஸ் டீஎலக்ட்ரிக் மெட்டீரியல் செராமிக் ஃபில்லருடன் கூடிய எபோக்சி வெப்ப கடத்தும் பாலிமைடு வெப்ப கடத்துத்திறன்1-3 W/m·K5-10 W/m·K மின்கடத்தா தடிமன்50-100µm75-150µtm
எல்இடி பேட்களுக்கான வெப்ப வழி உத்தி
PCBA இல் உள்ள ஒவ்வொரு உயர்-சக்தி LED க்கும்:
- குறைந்தபட்சம் 9 வெப்ப வழிகள்(0.3மிமீ விட்டம்) LED பேட் ஒன்றுக்கு
- நிரப்பப்பட்ட மற்றும் மூடிய வழியாகசாலிடரபிலிட்டிக்குத் தேவை
- இடைவெளி வழியாக:1.0மிமீ முதல் 1.2மிமீ வரையிலான கட்டம்
- வெற்றிட சகிப்புத்தன்மை:X-ray இல் 25% க்கு கீழ் உள்ள பேட் பகுதி தெரியும்

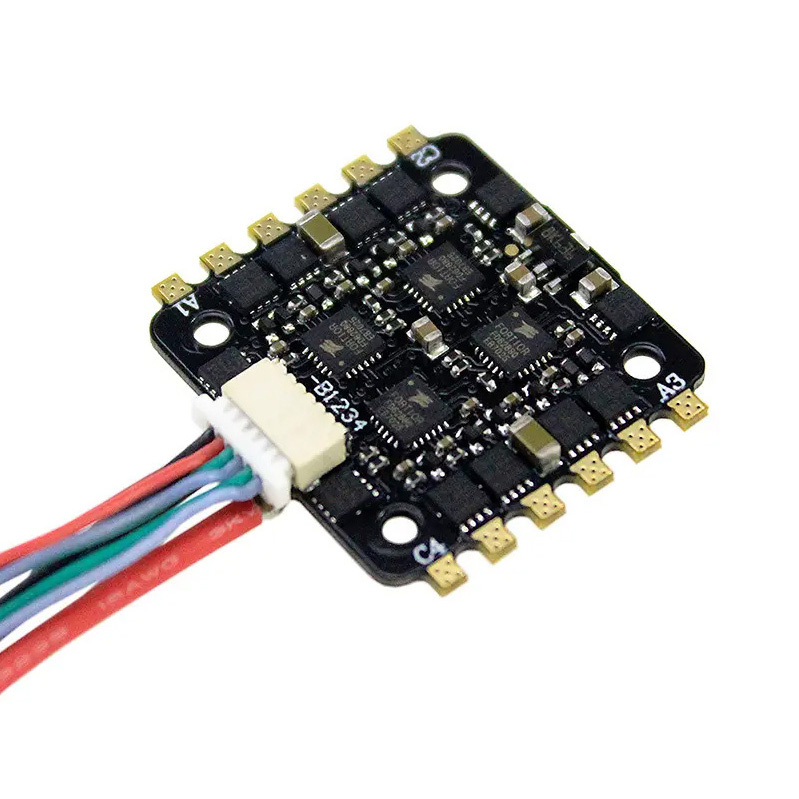

சர்க்யூட் டோபாலஜி மற்றும் கண்ட்ரோல் ஆர்கிடெக்சர்

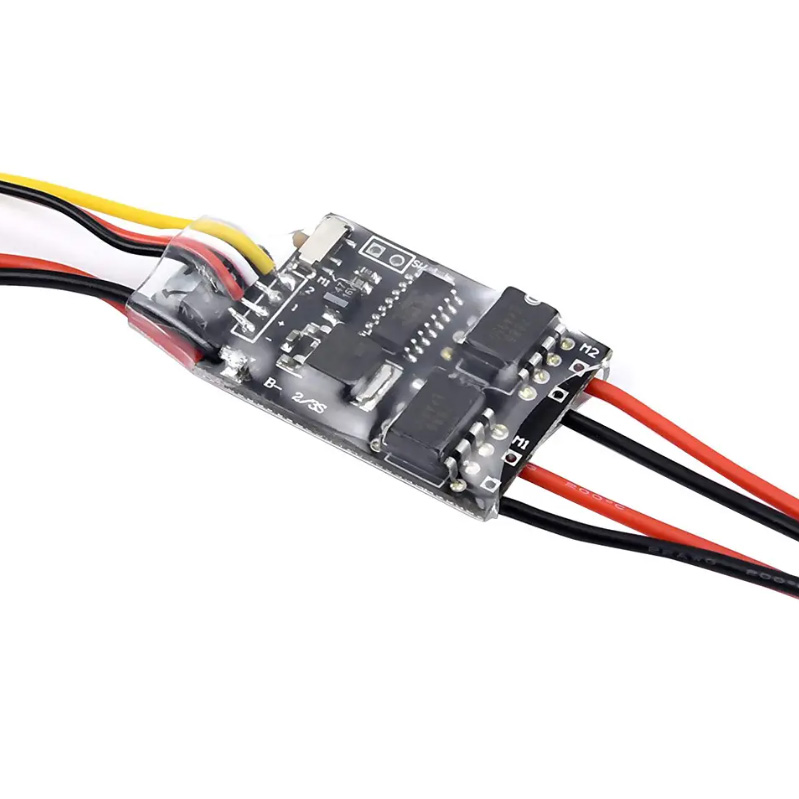

வெளிப்புற விளக்கு கட்டுப்பாடு
நவீன விமானத்தின் வெளிப்புற விளக்குகள் சுயாதீன சேனல் கட்டுப்பாட்டுடன் நிரல்படுத்தக்கூடிய LED இயக்கிகளைப் பயன்படுத்துகின்றன.
பரிந்துரைக்கப்பட்ட கட்டிடக்கலை:
- நிரல்படுத்தக்கூடிய வரிசை நினைவகத்துடன் கூடிய I2C LED இயக்கி IC (எ.கா., LP5562 அல்லது அது போன்றது)
- உயர் மின்னோட்ட LED சரங்களுக்கான வெளிப்புற MOSFET நிலை
- தனி I2C பேருந்துகள் மூலம் FMU பணிநீக்க ஆதரவு
நிரல்படுத்தக்கூடிய இயக்கிகளின் நன்மைகள்:
- நிரலாக்கத்திற்குப் பிறகு லைட்டிங் காட்சிகள் தன்னாட்சி முறையில் இயங்கும்
- சாதாரண ஒளிரும் வடிவங்களுக்கு FMU தலையீடு தேவையில்லை
- ஒரு FMU தோல்வியுற்றால் அழகான சீரழிவு
உள்துறை கேபின் விளக்குகள்
விமான கேபின் LED விளக்கு அமைப்புகள் பொதுவாக தனித்தனியாக முகவரியிடக்கூடிய LED-மைக்ரோகண்ட்ரோலர் ஜோடிகளைப் பயன்படுத்துகின்றன.
அம்சம்தேவையான கட்டுப்பாடு ப்ரோட்டோகால் பிக்சல் தரவு தொடர் பஸ் முகவரியிடல் ஒவ்வொரு MCU-LED ஜோடிக்கும் தனித்தனியாக முகவரியிடக்கூடிய வண்ணக் கட்டுப்பாடுRGB அல்லது RGBW ஒரு ஃபிக்ஸ்ச்சர் டேட்டா வீதம் அனிமேஷன் காட்சிகளுக்குப் போதுமானது தோல்வி பயன்முறை ஒற்றை LED தோல்வி மற்றவர்களைப் பாதிக்காது
நெகிழ்வான பிசிபிஏவளைந்த ஃபியூஸ்லேஜ் மேற்பரப்புகளுக்கு இணங்க கேபின் விளக்குகளுக்கு பெரும்பாலும் பயன்படுத்தப்படுகிறது.
உள்ளமைக்கப்பட்ட சோதனை உபகரணங்கள் (BITE)
விமான விளக்கு PCBAகள் சுய-கண்டறியும் திறன்களைக் கொண்டிருக்க வேண்டும்.
கண்காணிக்கப்படும் அளவுருக்கள்:
- உள்ளீட்டு மின்னழுத்தம் மற்றும் அதிர்வெண் (U_LINE, LINN_SYNC)
- வெப்பநிலை (T_AMBIENT)
- விளக்கு/எல்இடி நிலை (பாரம்பரிய அமைப்புகளுக்கான FILAMENT_DETECT)
- வெளியீடு மின்னழுத்தம் மற்றும் மின்னோட்டம்
BITE பதில்:
- நிலையற்ற நினைவகத்தில் பிழையை பதிவு செய்யவும்
- விருப்பமானது: தனித்துவமான வெளியீடு வழியாக சமிக்ஞை தோல்வி
- பாதுகாப்பாக இருந்தால் செயல்பாட்டைத் தொடரவும் (அழகான சீரழிவு)
EMI மற்றும் மின்னல் பாதுகாப்பு
மின்னல் பாதுகாப்பு தேவைகள்
வெளிப்புற இறக்கை/வால் பொருத்தப்பட்ட விளக்குகளுக்கு:
பாதுகாப்பு உறுப்பு விவரக்குறிப்பு டிவிஎஸ் டையோட்கள் இரு-திசை, மின்னல் அலைவடிவத்திற்காக மதிப்பிடப்பட்டது ஸ்பார்க் இடைவெளிகள் முதன்மை எழுச்சி தடுப்புக்கு தொடர் எதிர்ப்பு10Ω முதல் 100Ω வரை அனைத்து உள்ளீட்டு வரிகளிலும் கிரவுண்ட் பாண்ட்யுஎல் 467 மதிப்பிடப்பட்ட கிரவுண்ட் லக்
EMI தணிப்பு
டெக்னிக் பயன்பாடு ஃபெரைட் மணிகள் பவர் உள்ளீட்டு கோடுகள் பொதுவான பயன்முறை சோக்ஸ்கள் மாறுவதற்கு ரெகுலேட்டர் உள்ளீடுகள் பாதுகாக்கப்பட்ட கேபிள்கள் PCBA மற்றும் ரிமோட் எல்இடிகளுக்கு இடையில் காப்பர் பாய் கிரவுண்ட் பிளேன் சாலிட் ரிட்டர்ன் பாதை, குறைந்தபட்ச சுழல்கள்
சான்றிதழ் மற்றும் இணக்கம்
விமான விளக்குகளுக்கான முக்கிய தரநிலைகள் PCBA
நிலையான பொருந்தக்கூடிய தேவைDO-160அனைத்து வான்வழி உபகரணங்களும் சுற்றுச்சூழல் & EMI சோதனைMIL-STD-704பவர் உள்ளீடு28V DC சக்தி தரம்MIL-P-55110 / IPC-6012PCB தகுதி வகுப்பு 3/ஏரோஸ்பேஸ்எஃப்ஏஏ/ஏசி 3/ஏரோஸ்பேஸ்எஃப்ஏஏ 4506-எட்ஜ் 4506 1506 விளக்குகள்ICAO இணைப்பு 14 சர்வதேச விமான நிலைய விளக்கு தரநிலைகள்
தகுதி சோதனை தேவைகள்
TestDO-160 SectionPass அளவுகோல் வெப்பநிலை-உயரம்4.055,000 அடி உருவகப்படுத்தப்பட்டஅதிர்வு எரிபொருள், முதலியன
விமான விளக்கு PCBA அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: விமானத்தின் வெளிப்புற விளக்குகளுக்கு அலுமினியம்-கோர் மற்றும் காப்பர்-கோர் PCBA இடையே உள்ள வேறுபாடு என்ன?
A:அலுமினியம்-கோர் மற்றும் காப்பர்-கோர் பிசிபிஏ இடையேயான தேர்வு, வெளிப்புற விமான விளக்குகளில் வெப்ப செயல்திறன், எடை மற்றும் நம்பகத்தன்மையை நேரடியாக பாதிக்கிறது.
அலுமினியம் MCPCB (மெட்டல் கோர் பிரிண்டட் சர்க்யூட் போர்டு):
- வெப்ப கடத்துத்திறன்: 138-238 W/m·K
- அடர்த்தி: 2.70 g/cm³ (இலகு எடை)
- CTE: 23-25 ppm/°C
- செலவு: தாமிரத்தை விட 30-50% குறைவு
காப்பர் MCPCB:
- வெப்ப கடத்துத்திறன்: 390-401 W/m·K (தோராயமாக இரட்டை அலுமினியம்)
- அடர்த்தி: 8.96 g/cm³ (3.3x கனமானது)
- CTE: 16-17 ppm/°C (6-7 ppm/°C இல் LED கூறுகளுடன் சிறந்த பொருத்தம்)
- அதீத சக்தி அடர்த்திக்கு உயர்ந்தது (>2 W/cm²)
விமானப் பயன்பாடுகளுக்கான முடிவு அணி:
விமான இருப்பிடம் ஆற்றல் அடர்த்தி அதிர்வு நிலை பரிந்துரைக்கப்பட்ட கோர்கேபின் வாசிப்பு விளக்குகள் குறைந்த (<0.5 W/cm²)குறைந்த அலுமினியம் MCPCBWing ஆய்வு விளக்குகள் நடுத்தர (1-2 W/cm²)உயர் அலுமினியம் உயர் தரையிறங்கும் விளக்குகள் (LED)WHigh (LED) MCPCBBA எதிர்ப்பு மோதல் ஸ்ட்ரோப் மிக உயர் (துடிப்பு) உயர் காப்பர் MCPCB
தீவிர சூழல்களுக்கு:கார்பன்-க்ளோத் கோர் PCBகள் XY வெப்ப கடத்துத்திறன் 175-300 W/m·K ஐ வழங்குகின்றன, CTE 4-6.5 ppm/°C மட்டுமே, செராமிக் LED தொகுப்புகளுடன் நெருக்கமாகப் பொருந்தும். இது -55°C முதல் +85°C வரையிலான விரைவான வெப்பநிலை சுழற்சிகளின் போது வெப்ப அழுத்தத்தைக் குறைக்கிறது.
Q2: விமான கேபின் லைட்டிங் சிஸ்டங்களில் காணப்படும் 400Hz AC பவரை எப்படி வடிவமைப்பது?
A:விமான கேபின் விளக்குகள் பெரும்பாலும் 400Hz இல் 115V AC ஐப் பயன்படுத்துகின்றன, கட்டிடங்களில் காணப்படும் 50/60Hz அல்ல. இது தனித்துவமான வடிவமைப்பு தேவைகளை உருவாக்குகிறது.
400Hz வடிவமைப்பு சவால்:
50/60Hz க்கு வடிவமைக்கப்பட்ட நிலையான மின்சாரம் 400Hz இல் மின்மாற்றிகள் மற்றும் காந்தக் கூறுகளின் முக்கிய இழப்புகளால் அதிக வெப்பமடையும் அல்லது தோல்வியடையும்.
தேவையான PCBA வடிவமைப்பு தழுவல்கள்:
உபகரண50/60Hz வடிவமைப்பு400Hz டிசைன் டிரான்ஸ்ஃபார்மர்தரநிலை சிலிக்கான் ஸ்டீல்உயர் அதிர்வெண் கொண்ட ஃபெரைட் அல்லது டேப்-வூண்ட் கோர்உள்ளீடு வடிகட்டுதல் பெரிய மின்னாற்பகுப்பு மின்தேக்கிகள்சிறிய பட மின்தேக்கிகள் திருத்திகள் தரமான டையோட்கள் வடிகட்டுவதற்கான வேகமான மீட்டெடுப்பு டயோட்கள்எச்எம்ஐ. 800Hz சிற்றலை
400Hz PCBA க்கான வடிவமைப்பு சரிபார்ப்பு பட்டியல்:
1. கூறுகளின் அதிர்வெண் மதிப்பீடுகளைச் சரிபார்க்கவும்- மின்மாற்றிகள் மற்றும் தூண்டிகள் 400Hz செயல்பாட்டைக் குறிப்பிட வேண்டும்
2. இன்ரஷ் மின்னோட்டத்தை அளவிடவும்- 400Hz அமைப்புகள் பெரும்பாலும் 50/60Hz வடிவமைப்புகளை விட அதிக ஊடுருவலைக் கொண்டிருக்கும்
3. விமான-தர சக்தியுடன் சோதிக்கவும்- 400Hz மூலத்தைப் பயன்படுத்தவும், பெஞ்ச் சப்ளை அல்ல
4. ஒத்திசைவைச் சரிபார்க்கவும்- பல அமைப்புகளுக்கு அதிர்வெண் பூட்டப்பட்ட மங்கல் தேவைப்படுகிறது (எ.கா., LINN-SYNC)
Q3: விமான விளக்கு PCBA இல் மிகவும் பொதுவான தோல்வி முறைகள் யாவை, அவற்றை எவ்வாறு தடுப்பது?
A:ஏர்பஸ் மற்றும் போயிங் லைட்டிங் அசெம்பிளிகளின் கள தோல்வி பகுப்பாய்வின் அடிப்படையில், இந்த ஐந்து தோல்வி முறைகள் ஆதிக்கம் செலுத்துகின்றன.
தோல்வி முறை 1: மின்மாற்றி தோல்வி (பற்றவைப்பு/தொடக்க சுற்று)
தடுப்பு:
- போதுமான வெப்ப விளிம்புடன் மின்மாற்றிகளைக் குறிப்பிடவும்
-55 டிகிரி செல்சியஸ் முதல் +125 டிகிரி செல்சியஸ் வரை பானையிடும் பொருள் தாங்கும் என்பதை உறுதிப்படுத்தவும்
- சுமையின் கீழ் சரியான இரண்டாம் நிலை மின்னழுத்தத்திற்கான சோதனை
தோல்வி முறை 2: மாறுதல் சுற்றுகளில் MOSFET முறிவு
தடுப்பு:
- குறைந்தபட்சம் 2x இயக்க மின்னழுத்தத்திற்கு மதிப்பிடப்பட்ட MOSFETகளைப் பயன்படுத்தவும்
- மின்னோட்டத்தைக் கட்டுப்படுத்த கேட் ரெசிஸ்டர்களை (10Ω முதல் 100Ω வரை) சேர்க்கவும்
- மாறுதல் முனைகள் முழுவதும் ஸ்நப்பர் சுற்றுகளைச் சேர்க்கவும்
- வெப்பநிலைக்கு டெரேட் (150°C சந்தி மதிப்பிடப்பட்ட பகுதிகளைப் பயன்படுத்தவும்)
தோல்வி முறை 3: ஒத்ததிர்வு சுற்றுகளில் தூண்டல் தோல்வி
தடுப்பு:
- UL-வகுப்பு இன்சுலேஷன் கொண்ட தூண்டிகளைக் குறிப்பிடவும்
- தற்போதைய மதிப்பீடு உச்ச இயக்க மின்னோட்டத்தை விட அதிகமாக இருப்பதை உறுதி செய்யவும்
- முக்கியமான சுற்றுகளுக்கு தொடரில் வெப்ப உருகியைச் சேர்க்கவும்
தோல்வி முறை 4: மைக்ரோகண்ட்ரோலர் ரீசெட் அல்லது லாக்-அப்
தடுப்பு:
- பிரத்யேக மின்னழுத்த மேற்பார்வையாளர் ஐசியைப் பயன்படுத்தவும் (ஆர்சி மீட்டமைப்பு அல்ல)
- ரீசெட் டைமிங் டேட்டாஷீட் தேவைகளைப் பூர்த்தி செய்கிறது என்பதைச் சரிபார்க்கவும்
- பிரவுன்அவுட் மீட்புக்கு வாட்ச்டாக் டைமரைச் சேர்க்கவும்
தோல்வி முறை 5: வெப்ப சைக்கிள் ஓட்டுதலால் சாலிடர் மூட்டு சோர்வு
PCBA வடிவமைப்பு மூலம் தடுப்பு:
- CTE-பொருந்திய பொருட்களைப் பயன்படுத்தவும்செராமிக் எல்இடிகளுடன் (6-7 ppm/°C) இணைக்கப்படும்போது, அலுமினியத்தை விட (23-25 ppm/°C) காப்பர் கோர் (16-17 ppm/°C) சிறந்தது
- பிசின் பிணைப்பைச் சேர்க்கவும்- பெரிய கூறுகளின் கீழ், எபோக்சி அல்லது சிலிகான் பிசின் பொருந்தும்
- பேட் வடிவவியலை மேம்படுத்தவும்- துளை-துளை கூறுகளில் கண்ணீர்-துளி பட்டைகள் மற்றும் பெரிய வளைய வளையங்களைப் பயன்படுத்தவும்
- பானை போடுவதைக் கவனியுங்கள்- வெளிப்புறக் கூட்டங்களுக்கு, பாட்டிங் கலவை வெப்ப-இயந்திர அழுத்தத்தைக் குறைக்கிறது
விரிவான சோதனை:
விமான ஒப்புதலுக்கு முன், PCBA DO-160 வெப்ப சைக்கிள் ஓட்டுதலில் தேர்ச்சி பெற வேண்டும்:
- உள்துறைக்கு குறைந்தபட்சம் 500 சுழற்சிகள்
- வெளிப்புறத்திற்கான 1000+ சுழற்சிகள்
- வெப்பநிலை வரம்பு உண்மையான நிறுவல் இடத்திற்கு பொருந்தும்
சுருக்கம்: விமான விளக்கு PCBA வடிவமைப்பு சரிபார்ப்பு பட்டியல்
டிசைன் ElementRequirementCore மெட்டீரியல் அலுமினியம் MCPCB உள்துறைக்கான; வெளிப்புற செம்பு அல்லது கார்பன் துணி ஸ்ட்ரோப்/லேண்டிங் லைட்டுகளுக்கு 3-4 அவுன்ஸ் தெர்மல் வியாஸ் ஒரு உயர்-பவர் எல்இடிக்கு குறைந்தபட்சம் 9, நிரப்பப்பட்ட மற்றும் மூடிய CTE MatchingCore CTE 10 ppm/°C LED பாகங்களுக்குள் 28V DCக்கான பவர் உள்ளீடு சர்ஜ் பாதுகாப்பு கேபின் அமைப்புகளுக்கான 400Hz இணக்கத்தன்மை BITE மின்னழுத்தம், மின்னோட்டம், வெப்பநிலை கண்காணிப்பு; தவறு பதிவு சான்றிதழ்DO-160 சோதிக்கப்பட்டது; IPC-6012 வகுப்பு 3
சரியாக வடிவமைக்கப்பட்ட விமான விளக்கு PCBA பூஜ்ஜிய பராமரிப்பு அணுகலுடன் 50,000+ விமான மணிநேரங்களுக்கு தொடர்ந்து இயங்குகிறது. MCPCB வெப்ப மேலாண்மை, நிரல்படுத்தக்கூடிய LED இயக்கிகள் மற்றும் DO-160 தகுதிச் சோதனை ஆகியவற்றின் கலவையானது விமானப் போக்குவரத்து கோரும் நம்பகத்தன்மையை வழங்குகிறது.
