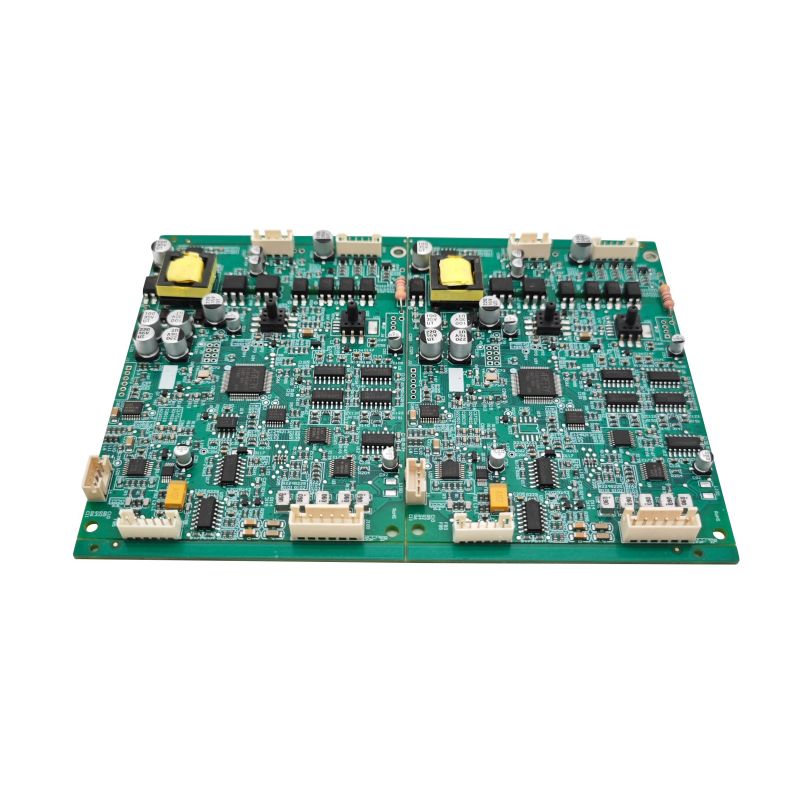

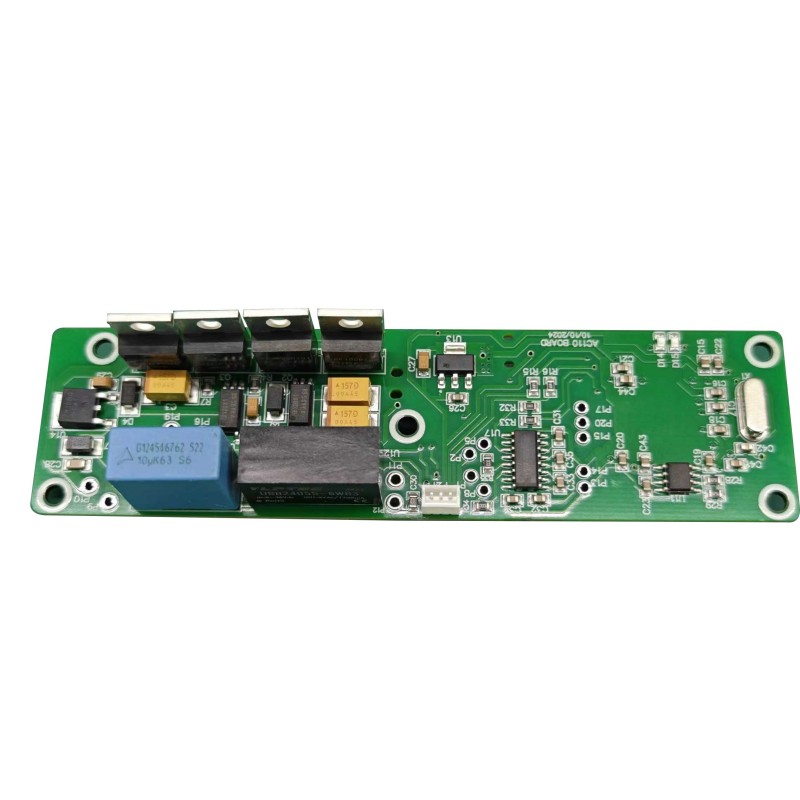

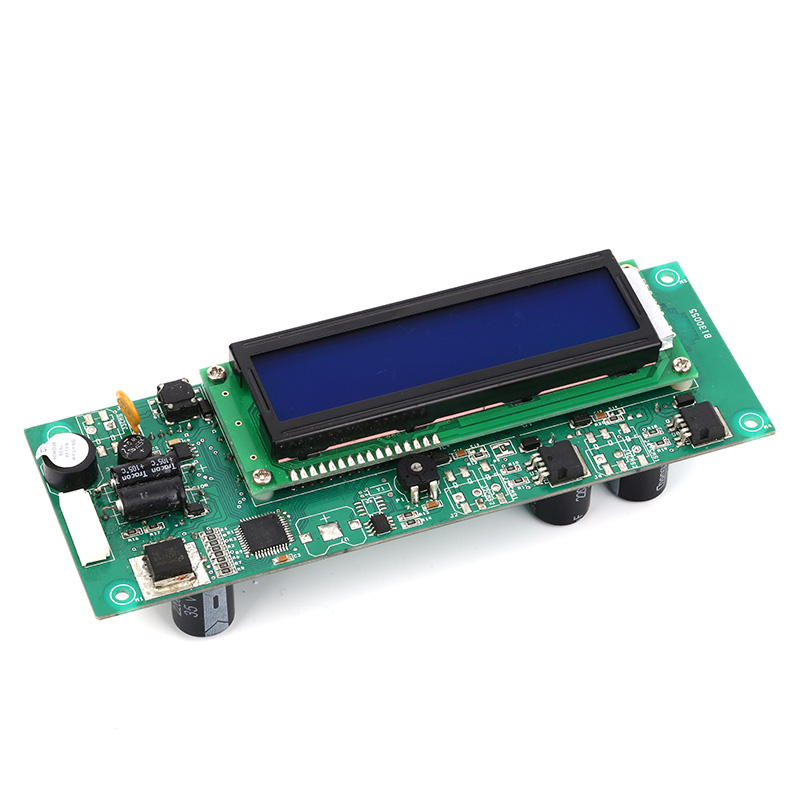

வெப்பநிலை கட்டுப்படுத்தி PCBA தொழிற்சாலையை எவ்வாறு தேர்வு செய்வது -- ஒரு தொழில்நுட்ப வாங்குபவரின் வழிகாட்டி
வடிவமைப்பை விட தொழிற்சாலை ஏன் முக்கியமானது
ஒரு பெரியவெப்பநிலை கட்டுப்படுத்தி PCBAஅசெம்பிளி குளிர் சாலிடர் மூட்டுகள், தவறான கூறு இடம் அல்லது மோசமான வெப்ப மேலாண்மை ஆகியவற்றை அறிமுகப்படுத்தினால் காகிதத்தில் வடிவமைப்பு தோல்வியடையும். தொழிற்சாலை கட்டுப்பாடுகள்:
- சாலிடர் பேஸ்ட் தரம் மற்றும் ரிஃப்ளோ சுயவிவரம்
- சட்டசபையின் போது ESD பாதுகாப்பு
- கூறு சோர்சிங் டிரேசபிலிட்டி
- மின் சோதனை கவரேஜ் (ICT, FCT)
- எரிதல் மற்றும் சுற்றுச்சூழல் அழுத்த திரையிடல்
மோசமாகத் தேர்வுசெய்தால், கள தோல்வி விகிதங்கள் 0.2% முதல் 5% அல்லது அதற்கும் அதிகமாக இருக்கலாம்.
8 வெப்பநிலைக் கட்டுப்படுத்தி PCBA தொழிற்சாலைகளுக்கான முக்கியமான மதிப்பீட்டு அளவுகோல்கள்
1. சான்றிதழ்கள் மற்றும் தணிக்கைகள்
சான்றிதழ் ஏன் இது முக்கியமானதுISO 9001:2025அடிப்படை தர மேலாண்மை அமைப்புIATF 16949தானியங்கி வெப்பக் கட்டுப்படுத்திகளுக்குத் தேவைISO 13485மருத்துவ சாதன வெப்பநிலைக் கட்டுப்பாடு PCBAIPC-A-610 வகுப்பு 2 அல்லது 3இணக்க மின்னணு தயாரிப்புகளின் இணக்கம் / CESafetys க்கு
சிவப்பு கொடி:தொழிற்சாலை "ISO இணக்கமானது" எனக் கூறுகிறது ஆனால் சரியான சான்றிதழைக் காட்ட முடியாது.
2. இன்-ஹவுஸ் சோதனை திறன்கள்
ஒரு தீவிரமானவெப்பநிலை கட்டுப்படுத்தி PCBAதொழிற்சாலை சோதனையை அவுட்சோர்ஸ் செய்வதில்லை. தேடவும்:
- AOI (தானியங்கி ஒளியியல் ஆய்வு)-- 100% பலகைகள்
- ICT (இன்-சர்க்யூட் டெஸ்ட்)-- மின்தடையங்கள், தொப்பிகள், ஷார்ட்ஸ் ஆகியவற்றை சரிபார்க்கிறது
- FCT (செயல்பாட்டு சுற்று சோதனை)-- சென்சார் உள்ளீட்டை உருவகப்படுத்துகிறது, ரிலே/எஸ்எஸ்ஆர் வெளியீட்டை சரிபார்க்கிறது
- எரியும் அடுப்புகள்-- சுமை சைக்கிள் ஓட்டுதலுடன் 50°C இல் 48h
- எக்ஸ்ரே ஆய்வு-- BGA அல்லது மறைக்கப்பட்ட சாலிடர் மூட்டுகளுக்கு
3. உதிரிபாக ஆதாரம் மற்றும் கண்டுபிடிக்கக்கூடிய தன்மை
எழுதப்பட்ட கொள்கைகளைக் கேளுங்கள்:
- அங்கீகரிக்கப்பட்ட விநியோகஸ்தர்கள் மட்டுமே(டிஜிகே, மவுசர், அம்பு அல்லது உள்ளூர் சமமானவை)
- தொகுதி கண்டறியக்கூடிய தன்மை-- ஒவ்வொரு PCBA வரிசை எண்ணும் கூறு தேதி குறியீடுகளுடன் இணைக்கப்பட்டுள்ளது
- போலி கண்டறிதல்-- காட்சி ஆய்வு, எக்ஸ்ரே மற்றும் மின் சரிபார்ப்பு
ட்ரேஸ்பிலிட்டி இல்லாமல், ஒரு போலி மின்தேக்கி ஒரு முழு உற்பத்தி ஓட்டத்தையும் அழிக்க முடியும்.
4. பொறியியல் ஆதரவு மற்றும் DFM மதிப்பாய்வு
தொழிற்சாலை வழங்க வேண்டும்உற்பத்திக்கான வடிவமைப்பு (DFM)மேற்கோள் காட்டுவதற்கு முன் தெரிவிக்கவும். இதில் அடங்கும்:
- சாலிடர் மாஸ்க் மற்றும் சில்க்ஸ்கிரீன் தெளிவு
- தானியங்கு வேலை வாய்ப்புக்கான கூறு இடைவெளி
- சக்தி தடயங்கள் மீது வெப்ப நிவாரணம்
- FCT சாதனங்களுக்கான சோதனை புள்ளி அணுகல்
எங்கள் தரநிலை:NPI (புதிய தயாரிப்பு அறிமுகம்) இல் குறைந்தது 3 DFM மறு செய்கைகள் சேர்க்கப்பட்டுள்ளன.
5. தொகுதி உற்பத்தி பாதைக்கு முன்மாதிரி
கட்ட அளவு வழக்கமான முன்னணி நேர பொறியியல் மாதிரிகள்5--20 பிசிக்கள் 5--7 நாட்கள் பைலட் ரன்50--200 பிசிக்கள்10--12 நாட்கள் குறைந்த அளவு உற்பத்தி
பெரிய NRE கட்டணம் வசூலிக்காமல் முன்மாதிரிகளை தயாரிக்க முடியாத தொழிற்சாலைகளைத் தவிர்க்கவும்.
6. வெப்ப சைக்கிள் ஓட்டுதல் மற்றும் சுற்றுச்சூழல் அழுத்த சோதனை
க்குவெப்பநிலை கட்டுப்படுத்தி PCBAகுளிரூட்டல், அடுப்புகள் அல்லது வெளிப்புற உபகரணங்களில் பயன்படுத்தப்படுகிறது, தொழிற்சாலையில் உள்ளதா என்பதைச் சரிபார்க்கவும்:
- வெப்பநிலை அறை(-40°C முதல் +125°C வரை)
- ஈரப்பதம் அறை(0--95% RH)
- வெப்ப அதிர்ச்சி திறன்(காற்றிலிருந்து காற்று, 10 வினாடிகள் பரிமாற்றம்)
முந்தைய ஒத்த தயாரிப்புகளிலிருந்து சோதனை அறிக்கைகளைக் கோரவும்.
7. தொடர்பு மற்றும் வெளிப்படைத்தன்மை
மேற்கோள் கட்டத்தின் போது, மூன்று கேள்விகளைக் கேளுங்கள்:
1. "இரட்டை பக்க SMT இல் உங்கள் வழக்கமான மகசூல் விகிதம் என்ன?" (நல்ல பதில்: >98.5%)
2. "முந்தைய வாடிக்கையாளரின் மாதிரி DFM அறிக்கையை நான் பார்க்கலாமா?"
3. "வாடிக்கையாளர் தர புகார்களை யார் கையாளுகிறார்கள் -- உங்கள் 8D அறிக்கை செயல்முறை என்ன?"
மெதுவான அல்லது தெளிவற்ற பதில்கள் எதிர்கால சிக்கல்களைக் குறிக்கின்றன.
8. இடம் மற்றும் தளவாடங்கள்
- உள்ளூர் vs கடல்:உள்நாட்டு தொழிற்சாலைகள் தகவல்தொடர்புகளை எளிதாக்குகின்றன, ஆனால் 30--50% அதிகமாக செலவாகும். கடலுக்கு தெளிவான QC ஒப்பந்தங்கள் தேவை.
- சரக்கு vs ஆயத்த தயாரிப்பு:ஆயத்த தயாரிப்பு (தொழிற்சாலை கூறுகளை வாங்குகிறது) கொள்முதல் முயற்சியைச் சேமிக்கிறது. சரக்கு (நீங்கள் பாகங்களை வழங்குகிறீர்கள்) கூறு பிராண்டுகளின் மீது உங்களுக்கு கட்டுப்பாட்டை வழங்குகிறது.
முக்கியமான பணிக்காகவெப்பநிலை கட்டுப்படுத்தி PCBA, ஒப்பந்தத்தில் கையொப்பமிடப்பட்ட அங்கீகரிக்கப்பட்ட விற்பனையாளர் பட்டியல் (AVL) உடன் ஆயத்த தயாரிப்புகளை பரிந்துரைக்கிறோம்.
மேற்கோள்களைக் கோரும்போது பகிர்ந்து கொள்ள வேண்டிய தொழில்நுட்ப அளவுருக்கள்
துல்லியமான மேற்கோள்களைப் பெற, ஒவ்வொரு வேட்பாளர் தொழிற்சாலைக்கும் இந்த அட்டவணையை வழங்கவும்:
அளவுருஉங்கள் தேவை (எடுத்துக்காட்டு)PCB அளவு120 x 90 மிமீ, 1.6மிமீ FR-4லேயர் கவுண்ட்2-லேயர் அல்லது 4-லேயர்SMT பாகங்கள் எண்ணிக்கை~85 (0603 செயலற்றவைகள் உட்பட) துளை-துளை கூறுகள் 4 மூலம் (ஸ்க்ரூ டெர்மினல்கள், ரிலே) சோதனை புள்ளிகள் தேவை பூச்சு ஆம் -- அக்ரிலிக், இருபுறமும் செயல்படும் சூழல்-20°C முதல் +75°C, 90% RH
வெப்பநிலை கட்டுப்படுத்தி PCBA -- தொழிற்சாலை தேர்வு FAQ
அடிக்கடி கேட்கப்படும் கேள்விகள் 1 -- வெப்பநிலை கட்டுப்படுத்தி PCBAக்கான நியாயமான விலை என்ன (அசெம்பிளி மட்டும், அடைப்பு இல்லை)?
பதில்:நிலையான 2 அடுக்குக்குவெப்பநிலை கட்டுப்படுத்தி PCBA60--100 SMD கூறுகளுடன் (மைக்ரோகண்ட்ரோலர், ரிலே மற்றும் டெர்மினல் பிளாக்குகள் உட்பட), அசெம்பிளி விலை பின்வருமாறு உடைகிறது:
- முன்மாதிரி (1--10 பிசிக்கள்):$25-- ஒரு பலகைக்கு $60 (ஸ்டென்சில் மற்றும் அமைவு உட்பட)
- சிறிய தொகுதி (100--500 பிசிக்கள்):ஒரு போர்டில் $8--$15
- நடுத்தர அளவு (1,000--5,000 பிசிக்கள்):ஒரு போர்டில் $4.50--$7.00
- அதிக அளவு (10,000+ பிசிக்கள்):ஒரு போர்டில் $2.80--$4.50
இந்த விலைகள் டர்ன்கீ அசெம்பிளி (தொழிற்சாலை ஆதாரங்கள் அனைத்து செயலற்ற கூறுகளையும்) கருதுகிறது. 100% ICT + FCT சோதனைக்காக ஒரு போர்டில் $1.50--$3.00 சேர்க்கவும். முறையான பூச்சுக்கு ஒரு போர்டில் $2.00 சேர்க்கவும். இந்த வரம்புகளைக் காட்டிலும் கணிசமாகக் குறைவான எந்த மேற்கோளும் உண்மையான கூறுகளைப் பயன்படுத்தக்கூடும் அல்லது மின் சோதனையைத் தவிர்க்கலாம்.
அடிக்கடி கேட்கப்படும் கேள்விகள் 2 -- ஒரு பெரிய ஆர்டரை வைப்பதற்கு முன், தொழிற்சாலையின் உண்மையான தர அளவை எவ்வாறு சரிபார்க்கலாம்?
பதில்:ஒரு செய்ய முன் "3-40-400" விதி பயன்படுத்தவும்வெப்பநிலை கட்டுப்படுத்தி PCBAதொழிற்சாலை:
- 3 மாதிரிகள்:மூன்று பொறியியல் மாதிரி பலகைகளில் உங்கள் சொந்த செயல்பாட்டு சோதனையை இயக்கவும். வெப்பநிலை வாசிப்புத் துல்லியம் (±0.5°C?) மற்றும் ரிலே மாறுதல் நேரத்தை அளவிடவும்.
- 40 அலகுகள் (பைலட் ரன்):ஆர்டர் 40 அசெம்பிள் செய்யப்பட்ட பிசிபிஏ. துரிதப்படுத்தப்பட்ட வெப்ப சைக்கிள் ஓட்டுதலைச் செய்யவும் (10 சுழற்சிகள் -20°C முதல் +70°C வரை). அளவிடல் தோல்வி விகிதம் -- ஏற்கத்தக்கது ≤ 2 பலகைகள் தோல்வி (5%).
- 400 அலகுகள் (முதல் உற்பத்திப் பகுதி):பைலட் தேர்ச்சி பெற்ற பிறகு, 400 யூனிட்களை ஆர்டர் செய்யுங்கள். புள்ளிவிவர மாதிரியைப் பயன்படுத்தவும் (பெரிய குறைபாடுகளுக்கு AQL 0.65, சிறியதற்கு 1.5). உருப்பெருக்கத்தின் கீழ் சாலிடர் கூட்டுத் தரத்தை ஒவ்வொரு 20வது பலகையிலும் சரிபார்க்கவும்.
40 யூனிட்களை செலுத்தி பைலட் இயக்க மறுக்கும் ஒரு தொழிற்சாலை, செயல்முறை சீரற்ற தன்மையை மறைக்கிறது. விலகிச் செல்லுங்கள்.
அடிக்கடி கேட்கப்படும் கேள்விகள் 3 -- வெப்பநிலை கட்டுப்படுத்தி PCBA தொழிற்சாலை என்ன உத்தரவாதம் மற்றும் பொறுப்புகளை வழங்க வேண்டும்?
பதில்:தொழில்முறைவெப்பநிலை கட்டுப்படுத்தி PCBAதொழிற்சாலைகள் வழங்குகின்றன:
- 1 ஆண்டு பணித்திறன் உத்தரவாதம்-- சாலிடர் கூட்டு தோல்விகள், உயர்த்தப்பட்ட பட்டைகள், தவறான கூறு வேலை வாய்ப்பு ஆகியவற்றை உள்ளடக்கியது.
- 90 நாள் கூறு உத்தரவாதம்-- அவர்கள் பாகங்களை ஆதாரமாகக் கொண்டால், கூறு குறைபாடுகள் காரணமாக அவை ஏதேனும் DOA (வந்தவுடன் இறந்த) பலகைகளை மாற்றும். 90 நாட்களுக்குப் பிறகு, கூறு உத்தரவாதமானது அசல் உற்பத்தியாளரின் கொள்கையைப் பின்பற்றுகிறது (பெரும்பாலும் 1--3 ஆண்டுகள்).
- பொறுப்பு வரம்பு-- நிலையான ஒப்பந்தங்கள் PCBA இன் இன்வாய்ஸ் மதிப்பிற்குப் பொறுப்பைக் கட்டுப்படுத்துகின்றன. பணி-முக்கியமான பயன்பாடுகளுக்கு (மருத்துவ வாழ்க்கை ஆதரவு, விமானம்), அதிக பொறுப்புடன் ஒரு தனி தர ஒப்பந்தத்தை பேச்சுவார்த்தை நடத்தவும்.
உத்தரவாத விதிமுறைகளை எப்போதும் எழுத்துப்பூர்வமாகப் பெறுங்கள்முன்வைப்புத்தொகை வைப்பது. புகழ்பெற்ற தொழிற்சாலைகள் அவற்றின் ப்ரோஃபார்மா விலைப்பட்டியலில் தரமான பகுதியை உள்ளடக்கியது. "அசெம்பிள் செய்யப்பட்ட பலகைகளுக்கு உத்தரவாதம் இல்லை" என்று கூறும் எந்த தொழிற்சாலையையும் தவிர்க்கவும் -- அது உடனடியாக தகுதி நீக்கம் ஆகும்.
சிவப்புக் கொடிகளை உடனடியாகத் தவிர்க்க வேண்டும்
| செங்கொடி | ஏன் ஆபத்தானது |
|---|---|
| "எங்களுக்கு உங்கள் கெர்பர் கோப்புகள் தேவையில்லை" | DFM ஐச் செய்ய முடியாது -- சட்டசபை பிழைகள் அதிக ஆபத்து |
| "சோதனை கூடுதல் செலவாகும்" | உள்நாட்டில் FCT திறன் இல்லை என்பதைக் குறிக்கிறது |
| "நாங்கள் சமமான பகுதிகளைப் பயன்படுத்துகிறோம்" (பிராண்ட் ஒப்புதல் இல்லாமல்) | போலி அல்லது ஆஃப்-ஸ்பெக் கூறுகள் இருக்கலாம் |
| "முன்மாதிரிக்கான குறைந்தபட்ச ஆர்டர் 5,000 பிசிக்கள்" | NPIயை ஆதரிக்க விருப்பமில்லை -- மோசமான பொறியியல் கலாச்சாரம் |
| குறைபாடுள்ள கூட்டங்களில் திரும்பக் கொள்கை இல்லை | எல்லா ஆபத்துகளையும் உங்களுக்கு மாற்றுகிறது |
இறுதிப் பரிந்துரை -- ஒரு 5-படி தேர்வு பணிப்பாய்வு
1. குறுகிய பட்டியல் 3--5 தொழிற்சாலைகள்மேலே உள்ள சான்றிதழ் மற்றும் சோதனை திறன் வடிகட்டிகளைப் பயன்படுத்தி.
2. அதே தொழில்நுட்ப தரவு தொகுப்பை அனுப்பவும்(Gerbers, BOM, சட்டசபை வரைதல்) அனைவருக்கும்.
3. DFM அறிக்கைகளை ஒப்பிடுக-- அதிக சிக்கல்களைக் கண்டறியும் தொழிற்சாலை மிகவும் முழுமையானது.
4. இரண்டு சிறந்த வேட்பாளர்களிடமிருந்து 10 முன்மாதிரிகளை ஆர்டர் செய்யவும்-- உங்கள் கணினியில் அவற்றைப் பக்கவாட்டில் சோதிக்கவும்.
5. வெற்றியாளரிடமிருந்து 40-யூனிட் பைலட்டை இயக்கவும்வருடாந்திர தொகுதிக்கு உறுதியளிக்கும் முன்.
A வெப்பநிலை கட்டுப்படுத்தி PCBAஇந்த செயல்முறையை கடந்து செல்லும் தொழிற்சாலை பல ஆண்டுகளாக நிலையான தரத்தை வழங்கும், மாதங்கள் அல்ல.
இந்த வழிகாட்டியில் உள்ள அனைத்து நிபந்தனைகளையும் பூர்த்தி செய்யும் முன் சரிபார்க்கப்பட்ட தொழிற்சாலைகளின் பட்டியலுக்கு, உங்கள் வருடாந்திர தொகுதி மற்றும் ஒரு போர்டின் இலக்கு விலையுடன் தொடர்பு கொள்ளவும். பொருந்திய பரிந்துரைக்கு, உங்கள் சென்சார் வகையைச் (NTC/PT100/தெர்மோகப்பிள்) சேர்க்கவும்.
