சென்சார் பிசிபிஏ

சென்சார் PCBA என்பது சப்ளையர் Unixplore Electronics இன் முக்கிய தயாரிப்பு வரிகளில் ஒன்றாகும். 20 தொழில்முறை R&D பொறியாளர்கள் குழுவின் ஆதரவுடன், சென்சார் சர்க்யூட் போர்டுகளுக்கு HDI தொழில்நுட்பத்தைப் பயன்படுத்துவதில் நாங்கள் நிபுணத்துவம் பெற்றுள்ளோம். வெவ்வேறு சென்சார்களின் செயல்பாடு, அளவு மற்றும் செயல்திறன் தேவைகள் ஆகியவற்றின் அடிப்படையில் PCB தளவமைப்புகள் மற்றும் அசெம்பிளி தீர்வுகளை நாங்கள் தனிப்பயனாக்கலாம், எங்கள் வாடிக்கையாளர்களுக்கு அவர்களின் சென்சார் தயாரிப்புகளுக்கான மினியேட்டரைசேஷன், உயர் துல்லியம் மற்றும் நீண்ட கால நிலையான செயல்பாட்டை அடைய உதவுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சென்சார் பிசிபிஏ, அல்லது சென்சார் அச்சிடப்பட்ட சர்க்யூட் போர்டு அசெம்பிளி, பல்வேறு சென்சார்களின் "கோர் கண்ட்ரோல் சென்டர்" ஆகும். இது சென்சார் சில்லுகள், மின்தேக்கிகள், மின்தடையங்கள் மற்றும் கனெக்டர்கள் போன்ற மின்னணு கூறுகளை தனிப்பயனாக்கப்பட்ட PCB போர்டில் துல்லியமாக இணைப்பதன் மூலம் சமிக்ஞை கையகப்படுத்தல், மாற்றம், பரிமாற்றம் மற்றும் செயலாக்கம் ஆகியவற்றின் செயல்பாடுகளை அடைகிறது.

யூனிக்ஸ்ப்ளோர் எலக்ட்ரானிக்s' சென்சார் PCBA ஆனது HDI (High-Density Interconnect) தொழில்நுட்பத்தைப் பயன்படுத்தி வடிவமைக்கப்பட்டு தயாரிக்கப்படுகிறது. பாரம்பரிய PCBகளைப் போலல்லாமல், இது மைக்ரோ-வியாஸ், பிளைண்ட் மற்றும் புரைடு வயாஸ், ஃபைன் லைன் அகலம் மற்றும் இடைவெளி மற்றும் வயா-இன்-பேட் தொழில்நுட்பம் மூலம் சர்க்யூட் போர்டின் ஒருங்கிணைப்பு மற்றும் இடத்தைப் பயன்படுத்துவதை கணிசமாக மேம்படுத்துகிறது. வாகன டயர் பிரஷர் சென்சார்கள், தொழில்துறை வெப்பநிலை மற்றும் ஈரப்பதம் சென்சார்கள், வீட்டு உபகரண டச் சென்சார்கள் மற்றும் மருத்துவ இரத்த ஆக்ஸிஜன் சென்சார்கள் போன்ற சிறிய அளவு, அதிக துல்லியம் மற்றும் அதிக நம்பகத்தன்மை தேவைப்படும் பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.

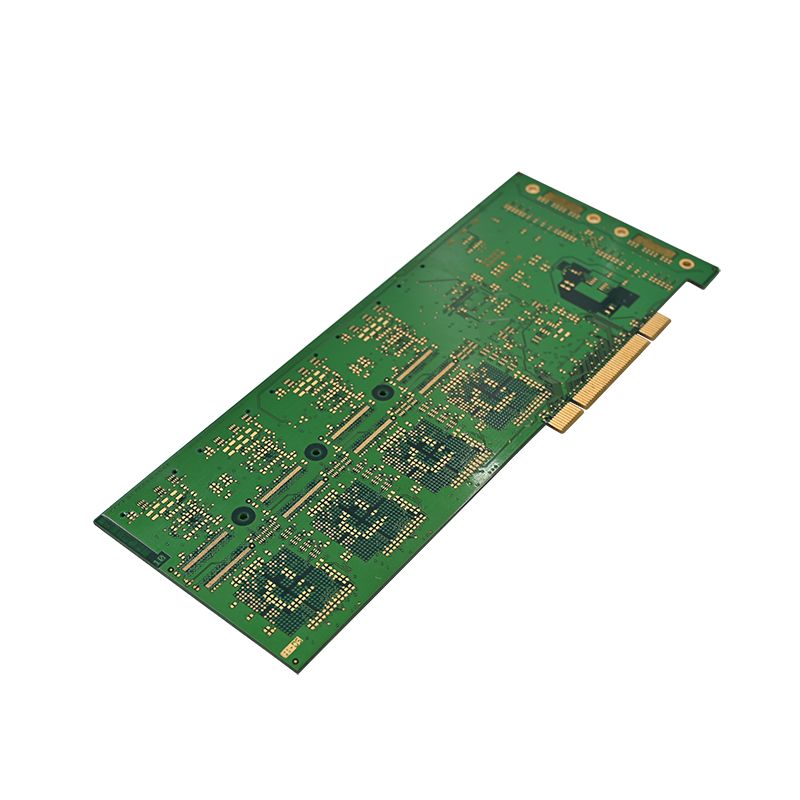

Sensor PCBA

முக்கிய தொழில்நுட்பம்:

சென்சார் PCBA இன் செயல்திறன் மற்றும் நம்பகத்தன்மையை உறுதிப்படுத்த, HDI தொழில்நுட்ப வடிவமைப்பு விவரக்குறிப்புகளை நாங்கள் கண்டிப்பாக கடைபிடிக்கிறோம். தீர்வுத் திட்டமிடல் முதல் உற்பத்தி வரை, ஒவ்வொரு அடியிலும் "சென்சார் தேவைகளுக்கு ஏற்ப மற்றும் சிக்னல் தரத்தை மேம்படுத்துவதில்" கவனம் செலுத்துகிறது. முக்கிய செயல்முறை சிறப்பம்சங்கள் பின்வருமாறு:

1. தனிப்பயனாக்கப்பட்ட தேவைகள் பகுப்பாய்வு: துல்லியமாக பொருந்தும் சென்சார் அளவுருக்கள்

ஆரம்ப வடிவமைப்பு கட்டத்தில், சென்சாரின் செயல்பாட்டுத் தேவைகள், அளவு வரம்புகள், இயக்க சூழல், சமிக்ஞை அதிர்வெண் மற்றும் பிற முக்கிய அளவுருக்கள் ஆகியவற்றை தெளிவுபடுத்துவதற்காக எங்கள் பொறியியல் குழு வாடிக்கையாளர்களுடன் விரிவாக தொடர்பு கொள்கிறது. அதிக வடிவமைப்பு அல்லது போதுமான செயல்திறனைத் தவிர்த்து, சென்சார் PCBA இன் அடுக்குகள், பொருட்கள் மற்றும் செயல்முறை வழியின் எண்ணிக்கையைத் தீர்மானிப்பதற்கான அடிப்படையாக இது அமைகிறது.

2. மல்டிலேயர் போர்டு ஸ்டேக்கிங் டிசைன்: மினியேட்டரைசேஷன் மற்றும் உயர் ஒருங்கிணைப்பை அடைதல்

4-12 அடுக்கு HDI மல்டிலேயர் போர்டு ஸ்டாக்கிங் கட்டமைப்பைப் பயன்படுத்தி, குருட்டு மற்றும் புதைக்கப்பட்ட வழிகள் பாரம்பரிய வழியாக துளைகளுக்குப் பதிலாக, சர்க்யூட் போர்டு ஆக்கிரமித்துள்ள இடத்தைக் குறைத்து, அதிக அடர்த்தி கொண்ட கூறுகளின் வயரிங் சவால்களைத் தீர்க்க சர்க்யூட் அமைப்பை மேம்படுத்துகிறது. இந்த வடிவமைப்பு PCBA அளவை 30% -50% குறைக்க அனுமதிக்கிறது, இது சிறிய சென்சார் தயாரிப்புகளுக்கு ஏற்றதாக உள்ளது.

3. ஃபைன் லைன் அகலம் மற்றும் இடைவெளி + வயா-இன்-பேட் தொழில்நுட்பம்: விண்வெளி பயன்பாட்டை மேம்படுத்துதல்

வரி அகலம் மற்றும் இடைவெளி 3மிலி/3மிலியை எட்டலாம், அதிக அடர்த்தி கொண்ட கூறுகளின் வெல்டிங் மற்றும் வயரிங் தேவைகளைப் பூர்த்தி செய்யும்;

வயா-இன்-பேட் தொழில்நுட்பம் நேரடியாக கூறு பட்டைகளின் கீழ் வயாஸை வடிவமைக்கப் பயன்படுகிறது, சர்க்யூட் போர்டு இடத்தை கணிசமாக மிச்சப்படுத்துகிறது மற்றும் சிக்னல் டிரான்ஸ்மிஷன் பாதைகளைக் குறைக்கிறது, இதனால் சிக்னல் ஒருமைப்பாட்டை மேம்படுத்துகிறது.

4. உயர்தர அடி மூலக்கூறுப் பொருட்களின் தேர்வு: சமநிலை சமிக்ஞை மற்றும் வெப்ப செயல்திறன்

பயன்பாட்டு சூழ்நிலையின் அடிப்படையில்சென்சார் பிசிபிஏ, FR-4 (வழக்கமான பயன்பாடுகளுக்கு), ரோஜர்ஸ் உயர் அதிர்வெண் லேமினேட்கள் (அதிக அதிர்வெண் உணரிகளுக்கு), மற்றும் அலுமினிய அடி மூலக்கூறுகள் (அதிக வெப்பச் சிதறல் தேவைகளுக்கு) போன்ற உயர்தர அடி மூலக்கூறு பொருட்கள் தேர்ந்தெடுக்கப்படுகின்றன, சர்க்யூட் போர்டில் நல்ல சமிக்ஞை ஒருமைப்பாடு, வெப்ப எதிர்ப்பு மற்றும் இயந்திர வலிமை மற்றும் ℃ 10 20 பரந்த வெப்பநிலை வரம்பில் செயல்பட முடியும்.

5. பவர் மற்றும் கிரவுண்டிங் ஆப்டிமைசேஷன்: மின்காந்த குறுக்கீட்டைக் குறைத்தல்

முழுமையான சக்தி மற்றும் தரை அடுக்குகள் பல அடுக்கு பலகை அடுக்கில் வடிவமைக்கப்பட்டுள்ளது, இது ஒரு பாதுகாப்பு அடுக்கை உருவாக்குகிறது, சக்தி இரைச்சல் மற்றும் மின்காந்த குறுக்கீட்டை (EMC) திறம்பட குறைக்கிறது, சென்சார் மூலம் சேகரிக்கப்பட்ட சமிக்ஞைகள் குறுக்கிடப்படாமல் இருப்பதை உறுதிசெய்து, மற்றும் சென்சார் PCBA இன் அளவீட்டு துல்லியத்தை மேம்படுத்துகிறது.

6. வெப்ப மேலாண்மை வடிவமைப்பு: வெப்பச் சிதறல் சவால்களைத் தீர்ப்பது

உயர்-பவர் சென்சார் கூறுகளுக்கு, வெப்ப வயாஸ் மற்றும் செப்பு தரை விமானங்கள் PCBA இல் வடிவமைக்கப்பட்டுள்ளன, அவை கூறுகளால் உருவாக்கப்படும் வெப்பத்தை விரைவாகச் சிதறடிக்கின்றன, செயல்திறன் சிதைவைத் தடுக்கின்றன அல்லது அதிக வெப்பநிலை காரணமாக ஆயுட்காலம் குறைக்கப்படுகின்றன.

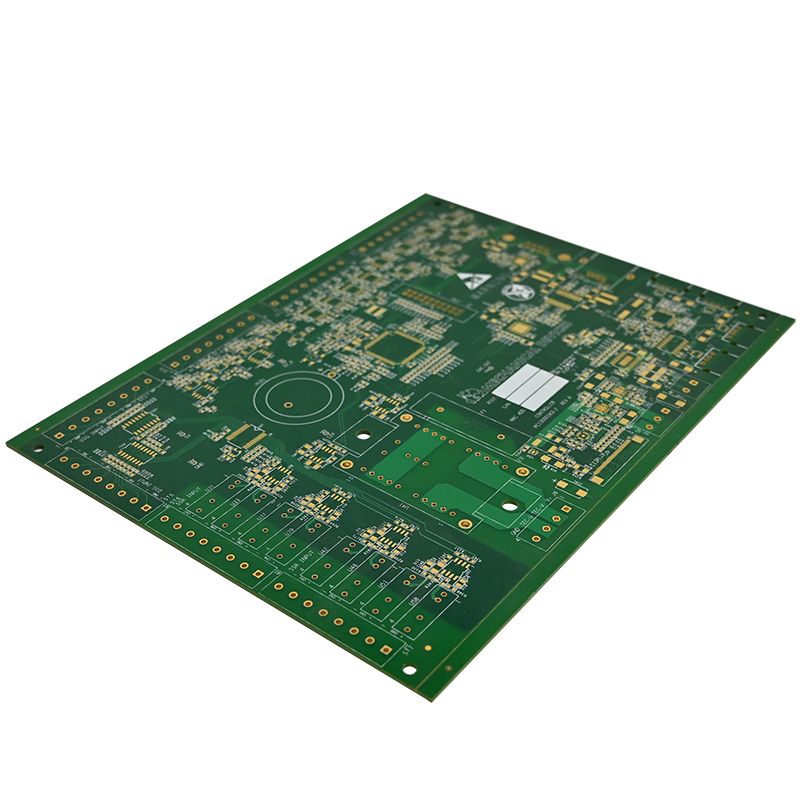

Sensor PCBA

அளவுரு	நிலையான விவரக்குறிப்பு	தனிப்பயனாக்குதல் வரம்பு
பிராண்ட்	UNIXPLORE	OEM பிராண்ட் லோகோவை ஆதரிக்கவும்
தயாரிப்பு பெயர்	சென்சார் பிசிபிஏ	-
பிசிபி தொழில்நுட்பம்	எச்டிஐ (அதிக அடர்த்தி இன்டர்கனெக்ட்)	1-2 HDI அடுக்குகள், மைக்ரோவியா
PCB அடுக்குகள்	4 அடுக்குகள் (தரநிலை)	2-12 அடுக்குகள்
அடி மூலக்கூறு பொருள்	FR-4 (TG135/TG170)	ரோஜர்ஸ், அலுமினியம் பேஸ், PI
வரி அகலம் & இடம்	3மில் / 3மில்	2மில் / 2மில் ~ 8மில் / 8மில்
வகை வழியாக	பார்வையற்றோர்/புதைக்கப்பட்ட வியாஸ், வயா-இன்-பேட்	துளை வழியாக (விரும்பினால்)
சாலிடர் மாஸ்க்	பச்சை (தரநிலை)	கருப்பு, வெள்ளை, நீலம், சிவப்பு
மேற்பரப்பு முடித்தல்	ENIG (தரநிலை)	HASL, OSP, இம்மர்ஷன் டின்/வெள்ளி
இயக்க வெப்பநிலை	-40°C ~ 85°C	-40°C ~ 125°C (பரந்த வெப்பநிலை)
சான்றிதழ்	ISO9001:2015, IPC-610E, RoHS, ரீச்	UL (விரும்பினால்)
சட்டசபை செயல்முறை	SMT + DIP (தரநிலை)	SMT மட்டும் / DIP மட்டும்
MOQ	1 PCS (MOQ இல்லை)	-

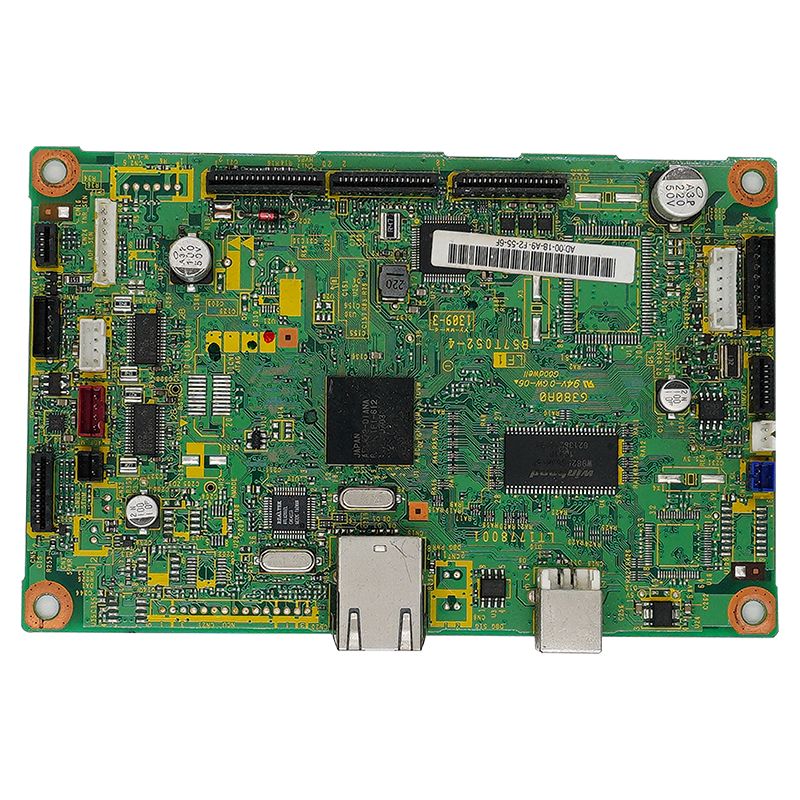

Sensor PCBA

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு: UNIXPLORE's End-to-End தர உத்தரவாதம்

சென்சார் PCBA, சென்சாரின் முக்கிய அங்கமாக, உற்பத்தியின் நிலைத்தன்மையை நேரடியாக தீர்மானிக்கிறது. UNIXPLORE ஆனது "மூலப் பொருள் கொள்முதல் முதல் முடிக்கப்பட்ட தயாரிப்பு விநியோகம் வரை" ஒரு விரிவான தர ஆய்வு முறையை நிறுவியுள்ளது.பிசிபிஏவாடிக்கையாளர் தேவைகளை பூர்த்தி செய்கிறது:

1. மூலப்பொருள் கொள்முதல்: உண்மையான தயாரிப்புகள் உத்தரவாதம், கண்டுபிடிக்கக்கூடியவை

உலக அளவில் புகழ்பெற்ற உதிரிபாக சப்ளையர்களுடன் (TI, ST மற்றும் Infineon போன்றவை) நீண்ட கால கூட்டாண்மைகளை நிறுவியுள்ளோம். அனைத்து கூறுகளும் முறையான சேனல்கள் மூலம் வாங்கப்படுகின்றன, அசல் தொழிற்சாலை உத்தரவாதச் சான்றிதழ்கள் மற்றும் போலி மற்றும் தரமற்ற தயாரிப்புகளை அகற்ற பொருள் கண்டறியும் குறியீடுகளை வழங்குகின்றன.

2. உற்பத்தி உபகரணங்கள்: உயர் துல்லியமான தானியங்கு உற்பத்தி வரி

Yamaha அதிவேக SMT வேலை வாய்ப்பு இயந்திரங்கள், 10-மண்டல ரீஃப்ளோ சாலிடரிங் அடுப்புகள் மற்றும் முழு தானியங்கி AOI ஆய்வுக் கருவிகள் போன்ற மேம்பட்ட உபகரணங்களுடன் பொருத்தப்பட்டிருக்கும், நாங்கள் கூறு வேலைப்பாடு, சாலிடரிங் மற்றும் சோதனை ஆகியவற்றில் ஆட்டோமேஷனை அடைகிறோம். வேலை வாய்ப்பு துல்லியம் ± 0.02 மிமீ அடையலாம், இது வெல்டிங் தரத்தை உறுதி செய்கிறது.

3. டிரிபிள் டெஸ்டிங்: நிலையான செயல்திறனை உறுதி செய்தல்

ஒவ்வொரு PCBA யும் தொழிற்சாலையை விட்டு வெளியேறும் முன் பின்வரும் சோதனைகளுக்கு உட்படுகிறது:

மின் சோதனை: திறந்த சுற்றுகள் மற்றும் ஷார்ட் சர்க்யூட்கள் போன்ற மின் குறைபாடுகளைக் கண்டறிய பறக்கும் ஆய்வு சோதனை / நகங்களின் படுக்கை சோதனை;

செயல்பாட்டு சோதனை: சென்சாரின் சமிக்ஞை கையகப்படுத்தல் மற்றும் பரிமாற்ற செயல்திறனை சோதிக்க உண்மையான வேலை சூழலை உருவகப்படுத்துதல்;

நம்பகத்தன்மை சோதனை: அதிக மற்றும் குறைந்த வெப்பநிலை வயதான சோதனைகள், அதிர்வு சோதனைகள், மற்றும் உப்பு தெளிப்பு சோதனைகள் கடுமையான சூழல்களுக்கு தயாரிப்பு மாற்றியமைக்க உறுதி.

4. உற்பத்தி திறன்: பல்வேறு ஒழுங்கு தேவைகளை பூர்த்தி செய்தல்

தற்போது, எங்கள் ஆண்டு உற்பத்தி திறன் 1.5 மில்லியன் PCBAகள் மற்றும் 150,000 முடிக்கப்பட்ட தயாரிப்புகளை அடைகிறது. சிறிய அளவிலான மாதிரி ஆர்டர்கள் அல்லது பெரிய அளவிலான வெகுஜன உற்பத்தி ஆர்டர்கள் எதுவாக இருந்தாலும், நாங்கள் சரியான நேரத்தில் டெலிவரி செய்யலாம்.
