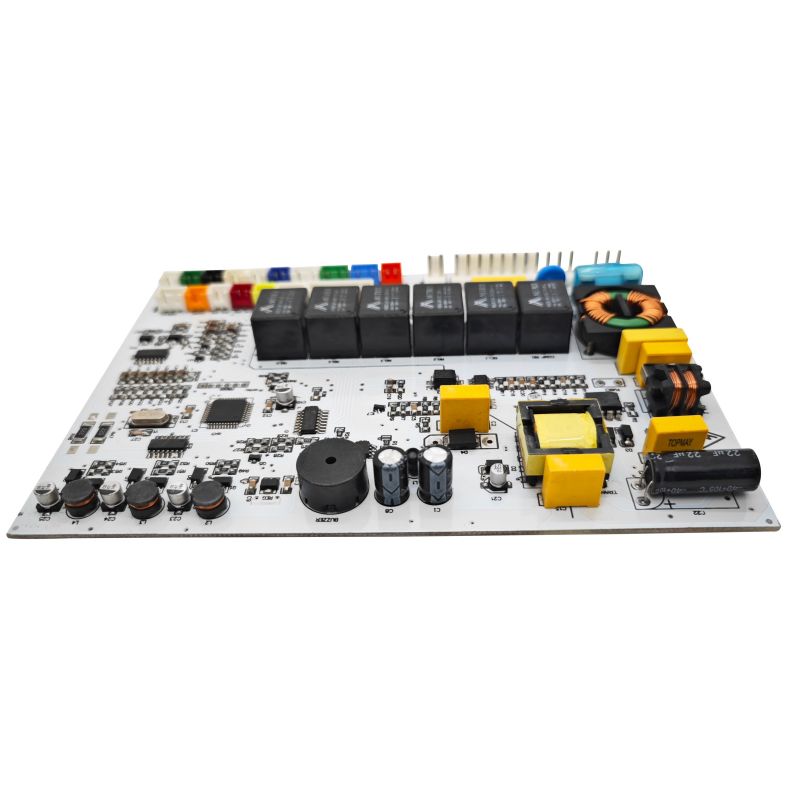

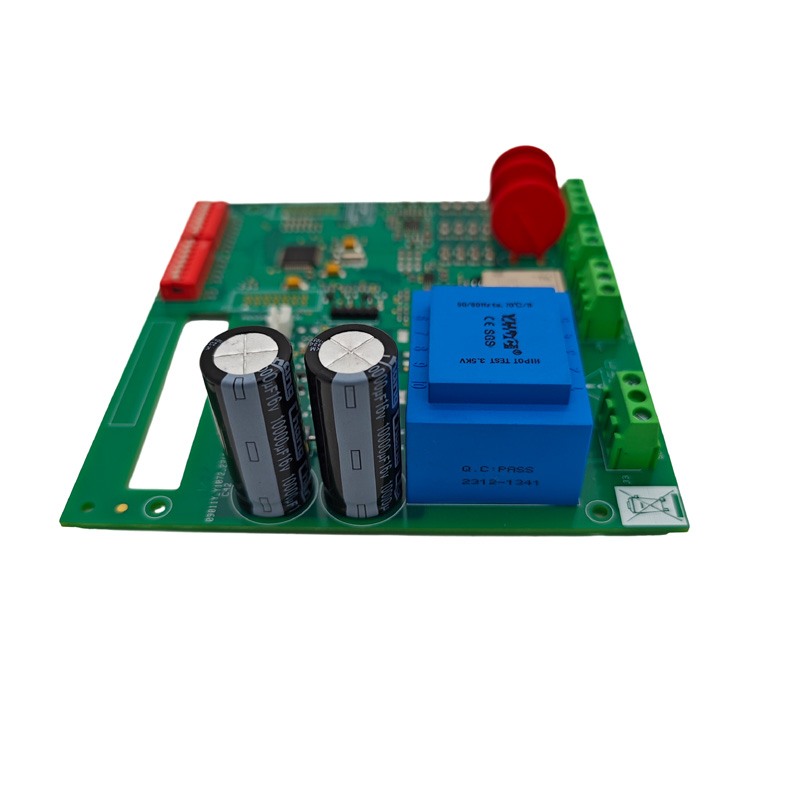

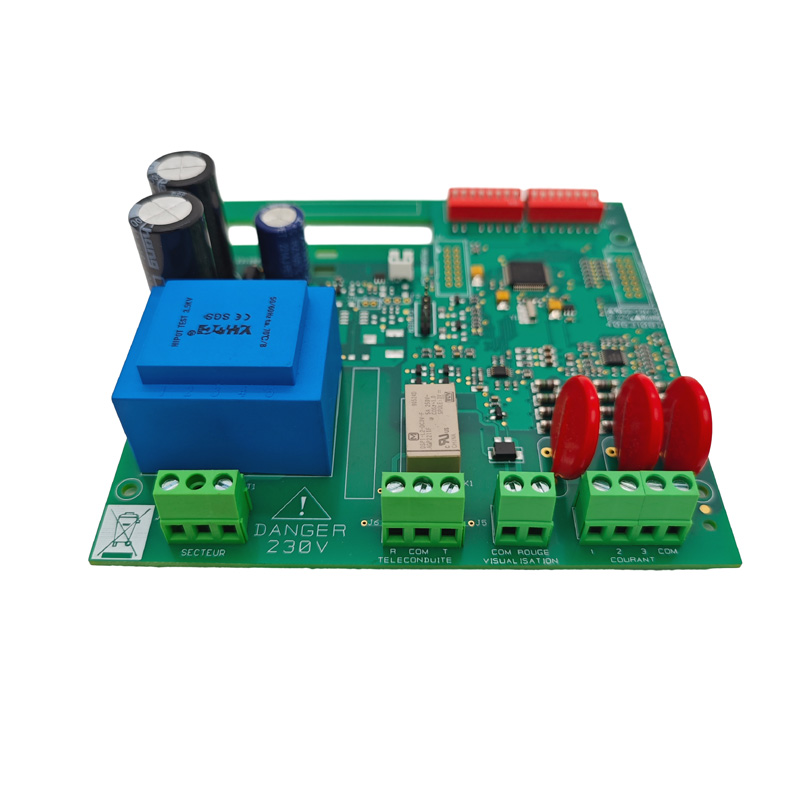

மீன்பிடி சோனார் பிசிபிஏ

மீன்பிடி சோனார் அமைப்பு (மீன் கண்டுபிடிப்பான்) என்பது கடல் கண்டறிதல் கருவிகளில் உள்ள முக்கிய மின்னணு கூறு ஆகும், இது பொழுதுபோக்கு மீன்பிடித்தல், வணிக மீன்பிடித்தல் மற்றும் நீருக்கடியில் ஆய்வு ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. ஒரு தொழில்முறை PCBA உற்பத்தி சேவை வழங்குனராக, நாங்கள் வடிவமைப்பிலிருந்து முடிக்கப்பட்ட தயாரிப்புகளை அசெம்பிளி வரை ஒரே இடத்தில் தீர்வுகளை வழங்குகிறோம், உப்பு தெளிப்பு, அதிக ஈரப்பதம் மற்றும் தீவிர வெப்பநிலை ஏற்ற இறக்கங்கள் ஆகியவற்றால் வகைப்படுத்தப்படும் கடுமையான கடல் சூழல்களில் நம்பகமான செயல்பாட்டை உறுதிசெய்கிறோம்.

மீன்பிடி சோனார் பிசிபிஏவின் இரண்டு முக்கிய கூட்டங்கள்

சோனார் சிஸ்டம் இரண்டு எலக்ட்ரானிக் அசெம்பிளிகளைக் கொண்டுள்ளது, ஒவ்வொன்றும் வேறுபட்ட PCBA தேவைகள்:

காட்சி/செயலி PCBA

• சோனார் சிக்னல் செயலாக்கம் - திரும்பும் எதிரொலிகளை டிஜிட்டல் படங்களாக மாற்றுகிறது

• ஜிபிஎஸ் வழிசெலுத்தல் ஒருங்கிணைப்பு - நிலைத் தரவை சோனார் அளவீடுகளுடன் இணைத்தல்

• காட்சி ஓட்டுதல் - எல்சிடி அல்லது தொடுதிரை வெளியீட்டைக் கட்டுப்படுத்துதல்

• பயனர் இடைமுக தொடர்பு - வாசிப்பு பொத்தான் அல்லது தொடு உள்ளீடுகள்

மின்மாற்றி PCBA

1. துடிப்பு உருவாக்கம் - சோனார் அதிர்வெண்களில் உயர் மின்னழுத்த வெடிப்புகளை (±40V முதல் ±100V வரை) உருவாக்குகிறது

2. எதிரொலி வரவேற்பு - பலவீனமான ரிட்டர்ன் சிக்னல்களைப் பெருக்கி சீரமைத்தல் (மைக்ரோவோல்ட் வரம்பு)

3. பரிமாற்றம்/பெறுதல் மாறுதல் - பரிமாற்றம் மற்றும் பெறுதல் முறைகளுக்கு இடையே விரைவாக மாறுதல்

4. மின்மறுப்பு பொருத்தம் - கேபிள் மற்றும் மின்மாற்றி பண்புகள் பொருந்தும்

நவீன உற்பத்திப் போக்கு: உயர்நிலை மீன்பிடி டிரான்ஸ்யூசர்கள் இப்போது SMT தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன, பிக்-அண்ட்-பிளேஸ் மெஷின்கள் பிசிபிஏவில் நேரடியாக பைசோ எலக்ட்ரிக் கூறுகளை ஏற்றி, மேம்பட்ட துல்லியம் மற்றும் குறைந்த விலைக்கு செராமிக் படிகங்களை கைமுறையாக பொருத்துவதை மாற்றுகிறது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

கிடைக்கக்கூடிய கட்டமைப்புகள்

• ஒற்றை அதிர்வெண், ஒற்றை கற்றை: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• இரட்டை அதிர்வெண், ஒற்றை கற்றை: 38/200 kHz அல்லது 50/200 kHz (மீன்பிடிப்பதற்கு பொதுவானது)

• அதிக சக்தி: 4 kW ஆழமான நீர் வணிக கட்டமைப்பு

PCBA இயற்பியல் விவரக்குறிப்புகள்

ஆறு முக்கியமான வடிவமைப்பு பரிசீலனைகள்

1. சிக்னல் ஒருமைப்பாடு - கண்டறிதல் துல்லியத்தை உறுதி செய்தல்

சோனார் அதிர்வெண்கள் 50 kHz முதல் 900 kHz வரை இருக்கும். PCBA தளவமைப்பு நேரடியாக கண்டறிதல் வரம்பு மற்றும் துல்லியத்தை பாதிக்கிறது:

• மின்மறுப்பு-கட்டுப்படுத்தப்பட்ட தடயங்கள்: 50Ω அல்லது 75Ω மின்மாற்றி கேபிள்களுக்கு பொதுவானது

• பொருத்தப்பட்ட சுவடு நீளம்: கட்ட வரிசை டிரான்ஸ்யூசர்களுக்கு, அனைத்து உறுப்பு தடயங்களும் ஒரே மாதிரியான மின் நீளத்தைக் கொண்டிருக்க வேண்டும்

• காவலர் மோதிரங்கள்: சத்தத்தை நிராகரிக்க அடிப்படையான தடயங்களுடன் கூடிய உணர்திறன் அனலாக் உள்ளீடுகளை சுற்றி

• தனி அனலாக்/டிஜிட்டல் மைதானங்கள்: பவர் உள்ளீட்டிற்கு அருகில் ஒரு நட்சத்திர புள்ளியில் இணைக்கவும்

2. ஈரப்பதம் பாதுகாப்பு - #1 நம்பகத்தன்மை காரணி

கடல் சூழல்கள் பிசிபிஏக்களை உப்பு தெளிப்பு, ஒடுக்கம் மற்றும் நேரடி நீரில் மூழ்க வைக்கின்றன. முறையான பூச்சு பேச்சுவார்த்தைக்குட்பட்டது அல்ல:

IP மதிப்பீடு இலக்குகள்:

• காட்சி அலகு: IP65 குறைந்தபட்சம் (தூசி-இறுக்கமான, நீர் தெளிப்பு எதிர்ப்பு)

• டிரான்ஸ்யூசர் அசெம்பிளி: IP68 குறைந்தபட்சம் (1m+ வரை மூழ்காதது)

3. அனுப்புதல்/பெறுதல் (டி/ஆர்) மாறுதல் - உணர்திறன் பெறுநரைப் பாதுகாத்தல்

ஒரு சோனார் டிரான்ஸ்யூசரால் ஒரே நேரத்தில் அனுப்பவும் பெறவும் முடியாது. PCBA ஆனது T/R சுவிட்சை உள்ளடக்கியிருக்க வேண்டும், இது உயர் மின்னழுத்த பரிமாற்ற துடிப்பிலிருந்து உணர்திறன் குறைந்த-இரைச்சல் பெருக்கியை (LNA) பாதுகாக்கிறது:

• மூன்று அடுக்கு பாதுகாப்பு: சாப்பர் சர்க்யூட் + வோல்டேஜ் கிளாம்பிங் + தொடர் எதிர்ப்பு

• மறுமொழி நேரம்: <10μs (1 அடி ஆழம் குறைந்த நீரில் = 2μs சுற்றுப் பயணம்)

• ரிசீவர் பாதுகாப்பு மதிப்பீடு: ±5V உள்ளீட்டில் ±100V சிகரங்களைத் தாங்கவும்

4. பவர் பெருக்கி வடிவமைப்பு

MCU இன் லாஜிக்-லெவல் சிக்னலை (5V) டிரான்ஸ்யூசரை இயக்க தேவையான மின்னழுத்தத்திற்கு அதிகரிக்கிறது:

5. பெறுதல் சங்கிலி - பெருக்கம் மற்றும் வடிகட்டுதல்

திரும்பும் எதிரொலிகள் மிகவும் பலவீனமானவை (மில்லிவோல்ட் அல்லது மைக்ரோவோல்ட்). ரிசீவர் சங்கிலிக்கு குறைந்த சத்தத்துடன் அதிக லாபம் தேவைப்படுகிறது:

6. பவர் சப்ளை வடிவமைப்பு

ஒற்றை 12V கடல் பேட்டரி உள்ளீட்டிலிருந்து பல சுத்தமான மின்னழுத்த தண்டவாளங்களை உருவாக்குகிறது:

பரிந்துரை: டிஜிட்டல் மற்றும் அனலாக் ரெயில்களுக்கு தனி ஸ்விட்சிங் ரெகுலேட்டர்களைப் பயன்படுத்தவும். ரிசீவர் சங்கிலிக்கு சுத்தமான ஆற்றலுக்காக மாற்றிகளை மாற்றிய பின் LDOகளைப் பயன்படுத்தவும்.

PCBA லேஅவுட் நம்பகத்தன்மை விதிகள்

பொருள் தேர்வு வழிகாட்டி

உற்பத்தி சோதனை தேவைகள்

சுற்றுச்சூழல் தகுதி (வணிக தயாரிப்பு தரநிலை)

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: டிரான்ஸ்யூசர் அசெம்பிளிக்கான ரிஜிட் எஃப்ஆர்4 அல்லது நெகிழ்வான பிசிபி?

இரண்டும் சாத்தியமானவை; தேர்வு செயல்திறன் மற்றும் நம்பகத்தன்மையை பாதிக்கிறது:

• கடுமையான FR4: எளிய ஒற்றை-உறுப்பு மின்மாற்றிகளுக்கு சிறந்தது, குறைந்த அதிர்வெண் (50-83 kHz) வடிவமைப்புகள். குறைந்த விலை, எளிதான உற்பத்தி, ஆனால் வளைந்த ஹல் வடிவங்களுக்கு இணங்க முடியாது.

• நெகிழ்வான PCB: கட்ட வரிசைகள், உயர் அதிர்வெண் (200 kHz+), வளைந்த வீட்டு வடிவமைப்புகளுக்கு சிறந்தது. சிக்கலான வடிவங்களுக்கு இணங்குகிறது, வீட்டுவசதி அளவைக் குறைக்கிறது, ஆனால் அதிக விலை.

தொழில்துறை போக்கு: பிரீமியம் மீன் கண்டுபிடிப்பாளர்கள் இப்போது SMT பைசோ எலக்ட்ரிக் கூறுகளுடன் நெகிழ்வான PCBAகளைப் பயன்படுத்துகின்றனர், இது சோனார் கற்றையை வடிவமைக்க வளைந்த அல்லது நேரியல் வரிசைகளில் டஜன் கணக்கான சிறிய டிரான்ஸ்யூசர் கூறுகளை துல்லியமாக நிலைநிறுத்த அனுமதிக்கிறது.

Q2: உயர் மின்னழுத்த டிரான்ஸ்மிட் துடிப்பில் இருந்து ரிசீவர் ப்ரீஅம்பை எவ்வாறு பாதுகாப்பது?

மூன்று அடுக்கு பாதுகாப்பு திட்டத்தைப் பயன்படுத்தவும்:

1. ஹெலிகாப்டர் சர்க்யூட்: ரிசீவர் உள்ளீட்டுடன் பின்-டு-பேக் MOSFETகள் அல்லது பின் டையோட்கள் - பரிமாற்றத்தின் போது அணைக்கப்படும்

2. மின்னழுத்த இறுக்கம்: ±5V அல்லது ±10V க்கு பின்னோக்கி ஷாட்கி அல்லது ஜீனர் டையோட்கள் இறுக்கம்

3. தொடர் எதிர்ப்பு: T/R சுவிட்ச் மற்றும் LNA உள்ளீடு இடையே 100Ω முதல் 1kΩ மின்தடையம் தவறு நிலைகளின் போது மின்னோட்டத்தைக் கட்டுப்படுத்துகிறது

Q3: இடைப்பட்ட சோனார் சிக்னல்கள் அல்லது பேய் எதிரொலிகளுக்கு என்ன காரணம்?

பிசிபிஏ வடிவமைப்பு அல்லது அசெம்பிளி குறைபாடுகளால் அடிக்கடி கண்டறியப்படுகிறது:

1. இணைப்பியில் ஈரப்பதம் உட்செலுத்துதல் → இணைப்பான் சந்திப்பை பாட் செய்யவும், சீல் செய்யப்பட்ட இணைப்பிகளைப் பயன்படுத்தவும்

2. SMT உறுப்புகளில் கிராக் செய்யப்பட்ட சாலிடர் மூட்டுகள் → நெகிழ்வான PCB ஐப் பயன்படுத்தவும், எபோக்சி அண்டர்ஃபில்லைச் சேர்க்கவும்

3. பவர் ரெயில்களில் போதிய துண்டிப்பு இல்லை → 1000μF மொத்த மின்தேக்கியை சேர்க்கவும், எல்என்ஏ ரெயிலுக்கு தனி 100μF+100nF துண்டித்தல்

4. மோசமான பேண்ட்பாஸ் வடிகட்டி டியூனிங் → 1% சகிப்புத்தன்மை கூறுகளைப் பயன்படுத்தவும், நெட்வொர்க் பகுப்பாய்வி மூலம் சரிபார்க்கவும்

எங்களை ஏன் தேர்வு செய்ய வேண்டும் - மீன்பிடி சோனார் பிசிபிஏ தேவைகளுக்கு துல்லியமாக பொருந்தும்

கடல் எலக்ட்ரானிக்ஸ் உற்பத்தியின் தனித்துவமான சவால்களை எதிர்கொள்வதற்காக நாங்கள் குறிப்பாக எங்கள் திறன்களை உருவாக்கியுள்ளோம்:

1. முதிர்ந்த ஈரப்பதம் பாதுகாப்பு செயல்முறைகள்

உப்பு தெளிப்பு அரிப்பு மற்றும் ஈரப்பதம் உட்செலுத்துதல் ஆகியவை கடல் சூழலில் முதன்மையான சவால்களாகும். நாங்கள் அக்ரிலிக், சிலிகான் மற்றும் யூரேத்தேன் இணக்கமான பூச்சு விருப்பங்களைத் தேர்ந்தெடுக்கப்பட்ட தெளித்தல் (கனெக்டர் பகுதிகளைத் துல்லியமாகத் தவிர்ப்பது) மற்றும் எளிதான ஆய்வுக்காக UV ஃப்ளோரசன்ட் டிரேசரை வழங்குகிறோம் - டிரான்ஸ்யூசர் அசெம்பிளிகளுக்கான IP68 பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்கிறோம்.

2. நெகிழ்வான PCB மற்றும் ரிஜிட்-ஃப்ளெக்ஸ் உற்பத்தி திறன்

உயர்நிலை மீன்பிடி மின்மாற்றிகள் அதிகளவில் நெகிழ்வான PCB + SMT பைசோ எலக்ட்ரிக் உறுப்பு தீர்வுகளைப் பயன்படுத்துகின்றன. நாங்கள் நெகிழ்வான PCB (பாலிமைடு/PET) மற்றும் ரிஜிட்-ஃப்ளெக்ஸ் போர்டு உற்பத்தியை ஆதரிக்கிறோம் - துல்லியமான வரிசை பொருத்துதல், வளைந்த வீடுகளின் இணக்கத்தன்மை மற்றும் ஒட்டுமொத்த அளவைக் குறைக்கிறது.

3. ஒன்-ஸ்டாப் டர்ன்கீ சேவை - குறைக்கப்பட்ட ஒருங்கிணைப்பு மேல்நிலை

PCB ஃபேப்ரிகேஷன் → உதிரிபாக ஆதாரம் → SMT/DIP அசெம்பிளி → புரோகிராமிங் → செயல்பாட்டு சோதனை → கன்ஃபார்மல் கோட்டிங் → கம்பி ஹார்னஸ் அசெம்பிளி → முடிக்கப்பட்ட தயாரிப்பு அசெம்பிளி, அனைத்து செயல்முறைகளும் வீட்டிலேயே முடிக்கப்பட்டு, பல விற்பனையாளர் ஒருங்கிணைப்பு செலவுகள் மற்றும் தர அபாயங்களைக் குறைக்கிறது.

4. விரிவான சோதனை மற்றும் சரிபார்ப்பு திறன்கள்

2 வயதான சோதனை அறைகள், 2 உயர்/குறைந்த வெப்பநிலை சோதனை அறைகள் மற்றும் பரந்த அளவிலான தொழில்முறை சோதனைக் கருவிகள் ஆகியவற்றைக் கொண்டு, நாங்கள் இதைச் செய்யலாம்:

• இன்-சர்க்யூட் டெஸ்ட் (ICT)

• வெப்ப சைக்கிள் ஓட்டுதல் சோதனை (-40°C முதல் +85°C வரை)

• உப்பு தெளிப்பு சோதனை

• வெப்பநிலை அதிர்ச்சி சோதனை

• செயல்பாட்டு சோதனை (டி/ஆர் மாறுதல் சரிபார்ப்பு, இரைச்சல் தரை சோதனை உட்பட)

5. நெகிழ்வான தொகுதி ஆதரவு

வருடாந்திர PCBA உற்பத்தித் திறன் 1.5 மில்லியன் யூனிட்களைத் தாண்டியது, அதே சமயம் MOQ இல்லாமல் சிறிய அளவிலான பைலட் ரன்களை ஆதரிக்கிறது - முன்மாதிரி சரிபார்ப்பிலிருந்து வெகுஜன உற்பத்திக்கு தடையற்ற மாற்றம்.

நமது தகுதிகள்

• நிறுவப்பட்டது: 2011

• தொழிற்சாலை பகுதி: 3,000+ ச.மீ

• R&D பொறியாளர்கள்: 20

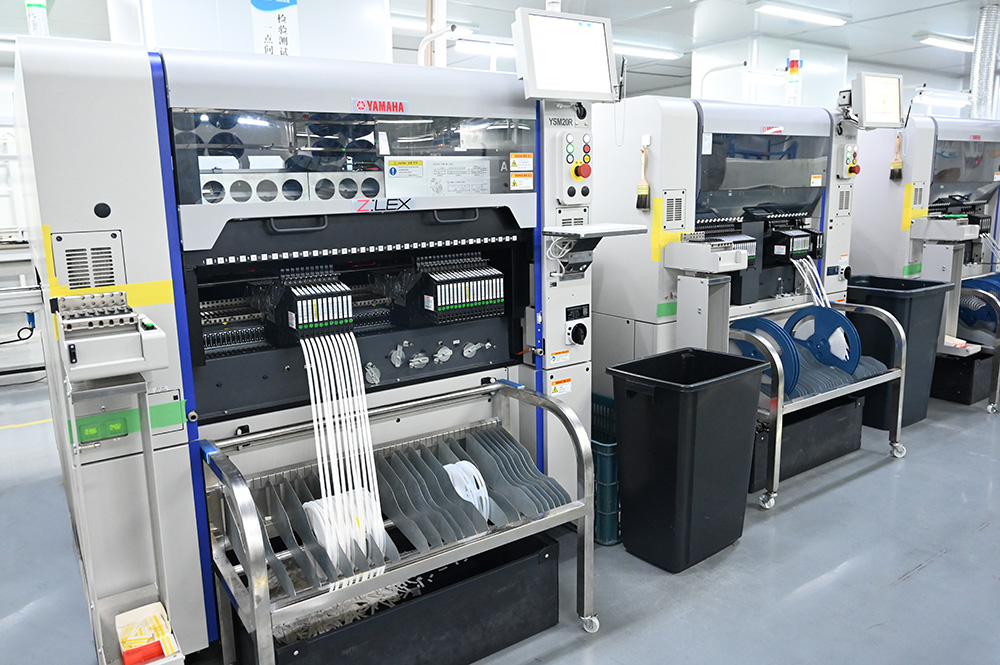

• SMT தயாரிப்பு வரிகள்: 6

• டிஐபி சட்டசபை கோடுகள்: 4

• முடிக்கப்பட்ட தயாரிப்பு சட்டசபை கோடுகள்: 2

• தர அமைப்பு: ISO 9001:2015 சான்றளிக்கப்பட்டது, IPC-610E இணக்கமானது

• ஏற்றுமதி சந்தைகள்: வட அமெரிக்கா, தென் அமெரிக்கா, ஐரோப்பா, ஆசியா, ஓசியானியா
