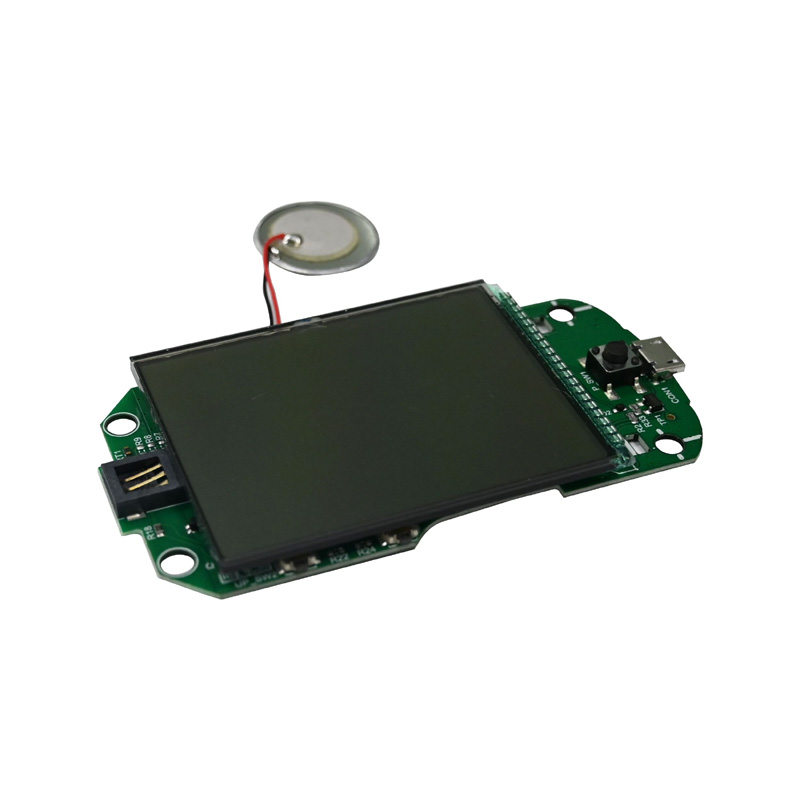

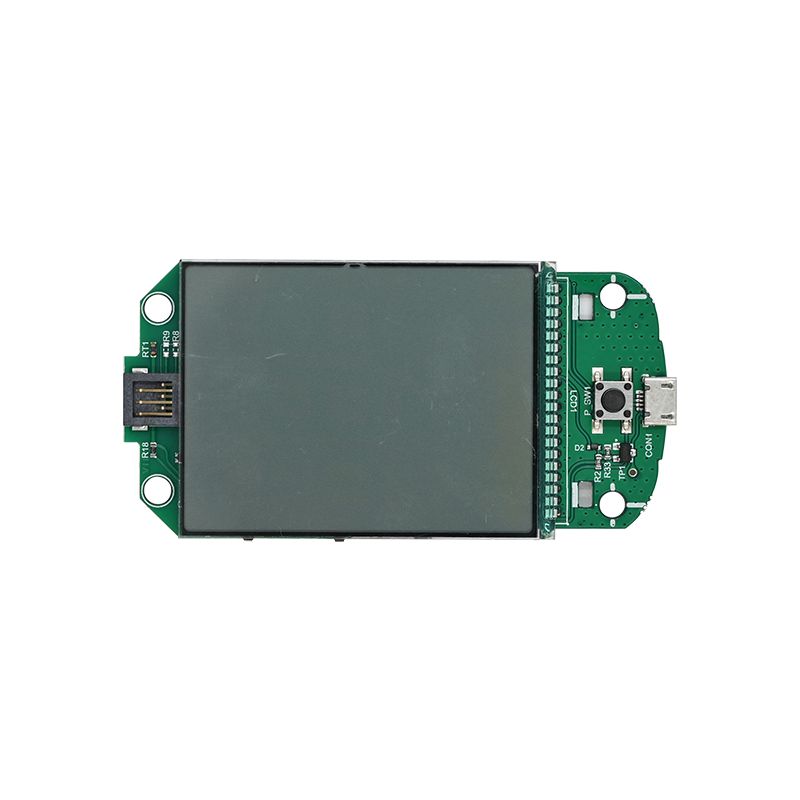

Unixplore Electronics ஒரு சீன நிறுவனமாகும், இது 2008 ஆம் ஆண்டு முதல் முதல்-வகுப்பு ஸ்மார்ட் இரத்த குளுக்கோஸ் மீட்டர் PCBA ஐ உருவாக்கி தயாரிப்பதில் கவனம் செலுத்துகிறது. ISO9001:2015 மற்றும் IPC-610E PCB அசெம்பிளி தரங்களுக்கு எங்களிடம் சான்றிதழ்கள் உள்ளன.
Unixplore Electronics உயர் தரத்திற்கு அர்ப்பணிக்கப்பட்டுள்ளதுஸ்மார்ட் இரத்த குளுக்கோஸ் மீட்டர் PCBA நாங்கள் 2011 இல் கட்டியதிலிருந்து வடிவமைப்பு மற்றும் உற்பத்தி.
ஸ்மார்ட் இரத்த குளுக்கோஸ் PCBA ஐ உருவாக்க, மின்னணு வடிவமைப்பு, சர்க்யூட் போர்டு தளவமைப்பு மற்றும் மைக்ரோகண்ட்ரோலர் நிரலாக்கத்தைப் பற்றிய அறிவு உங்களுக்குத் தேவைப்படும். தொடங்குவதற்கு உங்களுக்கு உதவும் பொதுவான படிப்படியான செயல்முறை இங்கே:
தேவையான கூறுகள் மற்றும் வடிவமைப்பு கருவிகளை சேகரிக்கவும்:குளுக்கோஸ் சென்சார், மைக்ரோகண்ட்ரோலர், பவர் சப்ளை, எல்சிடி டிஸ்ப்ளே மற்றும் பிற தேவையான கூறுகள். உங்களுக்கு PCB வடிவமைப்பு மென்பொருளும் தேவைப்படும்.
சுற்று திட்டத்தை வடிவமைக்கவும்:சுற்று திட்ட வரைபடத்தை உருவாக்க PCB வடிவமைப்பு மென்பொருளைப் பயன்படுத்தவும். இது PCB தளவமைப்புக்கான வரைபடமாக இருக்கும்.
பிசிபியை அமைக்கவும்:திட்ட வரைபடத்தை உருவாக்கிய பிறகு, PCB போர்டில் உள்ள கூறுகளை வடிவமைக்க அதே PCB வடிவமைப்பு மென்பொருளைப் பயன்படுத்தவும்.
PCB ஐ உருவாக்கவும்:உங்கள் PCB வடிவமைப்பு கோப்பை ஒரு PCB உற்பத்தியாளருக்கு அனுப்பவும்.
கூறுகளை சாலிடர் செய்யவும்:வெற்று PCB ஐப் பெற்ற பிறகு, கூறுகளை கவனமாக அதன் மீது சாலிடர் செய்யவும்.
மைக்ரோகண்ட்ரோலரை நிரல் செய்யவும்:மைக்ரோகண்ட்ரோலரை கணினியுடன் இணைத்து, குளுக்கோஸ் சென்சார் தரவைப் படித்து எல்சிடி திரையில் காண்பிக்க ஹெக்ஸ் கோப்புடன் நிரல் செய்யவும்.
PCB ஐ சோதிக்கவும்:முடிந்ததும், PCB சரியாகச் செயல்படுகிறதா என்பதைச் சரிபார்க்கவும்.
அளவுரு | திறன் |
அடுக்குகள் | 1-40 அடுக்குகள் |
சட்டசபை வகை | த்ரூ-ஹோல் (THT), சர்ஃபேஸ் மவுண்ட் (SMT), கலப்பு (THT+SMT) |
குறைந்தபட்ச கூறு அளவு | 0201(01005 மெட்ரிக்) |
அதிகபட்ச கூறு அளவு | 2.0 இல் x 2.0 இல் x 0.4 இன் (50 மிமீ x 50 மிமீ x 10 மிமீ) |
கூறு தொகுப்பு வகைகள் | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP போன்றவை. |
குறைந்தபட்ச பேட் பிட்ச் | QFPக்கு 0.5 மிமீ (20 மில்), QFN, BGAக்கு 0.8 மிமீ (32 மில்) |
குறைந்தபட்ச சுவடு அகலம் | 0.10 மிமீ (4 மில்) |
குறைந்தபட்ச ட்ரேஸ் கிளியரன்ஸ் | 0.10 மிமீ (4 மில்) |
குறைந்தபட்ச துளை அளவு | 0.15 மிமீ (6 மில்) |
அதிகபட்ச பலகை அளவு | 18 இல் x 24 அங்குலம் (457 மிமீ x 610 மிமீ) |
பலகை தடிமன் | 0.0078 இன் (0.2 மிமீ) முதல் 0.236 இன் (6 மிமீ) |
பலகை பொருள் | CEM-3,FR-2,FR-4, உயர்-Tg, HDI, அலுமினியம், உயர் அதிர்வெண், FPC, ரிஜிட்-ஃப்ளெக்ஸ், ரோஜர்ஸ் போன்றவை. |
மேற்பரப்பு முடித்தல் | OSP, HASL, Flash Gold, ENIG, Gold Finger போன்றவை. |
சாலிடர் பேஸ்ட் வகை | ஈயம் அல்லது ஈயம் இல்லாதது |
செம்பு தடிமன் | 0.5OZ - 5 OZ |
சட்டசபை செயல்முறை | ரிஃப்ளோ சாலிடரிங், வேவ் சாலிடரிங், மேனுவல் சாலிடரிங் |
ஆய்வு முறைகள் | தானியங்கி ஒளியியல் ஆய்வு (AOI), எக்ஸ்ரே, காட்சி ஆய்வு |
வீட்டில் சோதனை முறைகள் | செயல்பாட்டு சோதனை, ஆய்வு சோதனை, வயதான சோதனை, அதிக மற்றும் குறைந்த வெப்பநிலை சோதனை |
திரும்பும் நேரம் | மாதிரி: 24 மணி முதல் 7 நாட்கள், மாஸ் ரன்: 10 - 30 நாட்கள் |
PCB சட்டசபை தரநிலைகள் | ISO9001:2015; ROHS, UL 94V0, IPC-610E வகுப்பு ll |
1.தானியங்கி சாலிடர் பேஸ்ட் அச்சிடுதல்
2.சாலிடர் பேஸ்ட் அச்சிடுதல் முடிந்தது
3.SMT தேர்வு மற்றும் இடம்
4.SMT தேர்வு மற்றும் இடம் முடிந்தது
5.ரெஃப்ளோ சாலிடரிங் தயார்
6.reflow சாலிடரிங் முடிந்தது
7.AOI க்கு தயாராக உள்ளது
8.AOI ஆய்வு செயல்முறை
9.THT கூறு இடம்
10.அலை சாலிடரிங் செயல்முறை
11.THT சட்டசபை முடிந்தது
12.THT சட்டசபைக்கான AOI ஆய்வு
13.ஐசி நிரலாக்கம்
14.செயல்பாடு சோதனை
15.QC சரிபார்ப்பு மற்றும் பழுது
16.PCBA கன்ஃபார்மல் பூச்சு செயல்முறை
17.ESD பேக்கிங்
18.ஷிப்பிங்கிற்கு தயார்
