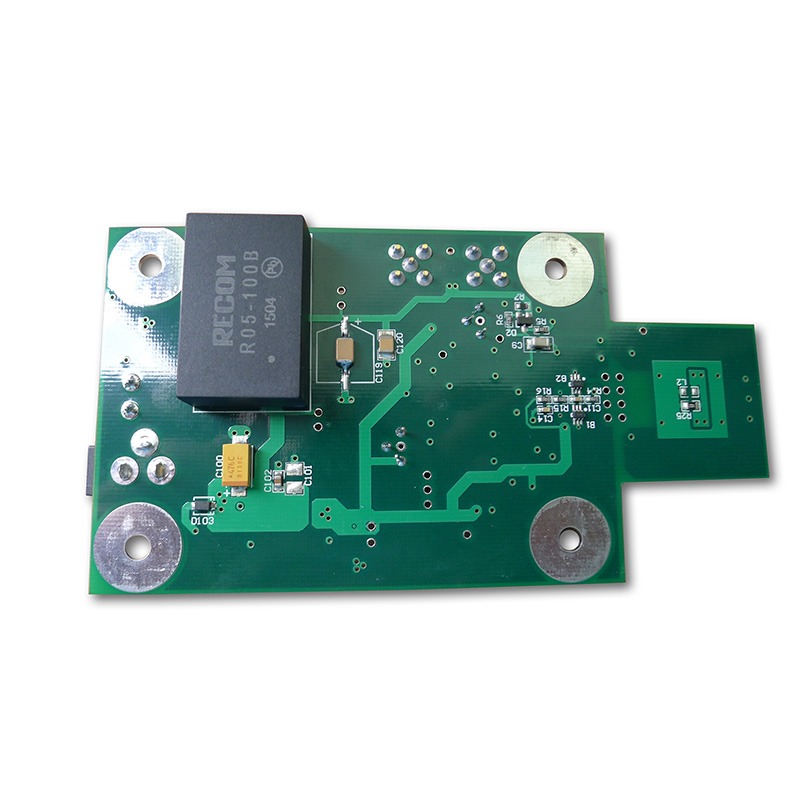

பேபி மானிட்டர் PCBA க்கான முக்கிய நம்பகத்தன்மை தேவைகள்

நம்பகத்தன்மை விவரக்குறிப்புகளுடன் தொடங்குகிறது. குழந்தை அறை நிலைமைகளை யூகிக்க வேண்டாம்.

சுற்றுச்சூழல் மற்றும் செயல்பாட்டு அளவுருக்கள்

அளவுரு தேவை விவரக்குறிப்பு ஏன் இது முக்கியமானது இயக்க வெப்பநிலை 0°C முதல் 45°C நர்சரி ஹீட்டர்கள் மற்றும் திறந்த ஜன்னல்கள் ஈரப்பதம் சகிப்புத்தன்மை10%--90% மின்தேவை அல்லாத ஈரப்பதமூட்டிகள் மற்றும் துளிகள் தொடர்ந்து இயங்கும் நேரம்72 மணிநேரம் குறைந்தபட்சம் பெற்றோர்கள் கட்டணம் செலுத்த மறந்துவிடுகிறார்கள் 1.5 மீ. தொட்டில் அருகில்

24/7 செயல்பாட்டிற்கான பவர் ஆர்கிடெக்சர்

பவர் ரெயில் கூறு நம்பகத்தன்மை அம்சம் பேட்டரி சார்ஜர் வெப்ப ஒழுங்குமுறையுடன் கூடிய நேரியல் சார்ஜர் லித்தியம் தீயை 3.3V டிஜிட்டல் டிசி-டிசி (2 மெகா ஹெர்ட்ஸ் மாறுதல்) தடுக்கிறது சுருக்கத்திலிருந்து MCU பாதுகாப்பு வரம்பு

விமர்சனம்: பேட்டரி பாதுகாப்பு ICக்குப் பிறகு ஒரு சூப்பர் கேபாசிட்டரை (0.47F, 5.4V) சேர்க்கவும். இது குறைந்த பேட்டரி பணிநிறுத்தத்திற்குப் பிறகு 10 வினாடிகள் பதிவு செய்ய அனுமதிக்கிறது.

உயர் MTBF க்கான கூறு தேர்வு

பேபி மானிட்டர் PCBA க்கான தோல்விகளுக்கு இடையேயான சராசரி நேரம் (MTBF) 50,000 மணிநேரத்திற்கு மேல் இருக்க வேண்டும். கீழே நிரூபிக்கப்பட்ட தேர்வுகள் உள்ளன.

வயர்லெஸ் சிப்செட் மற்றும் ஆண்டெனா

சிப்செட்டைத் தேர்வு செய்யவும்:

- ஒருங்கிணைந்த பி.ஏ(குழந்தை பாதுகாப்பு தரநிலைகளை பூர்த்தி செய்ய வெளியீட்டு சக்தி ≤ +10 dBm)

- பேசுவதற்கு முன் கேளுங்கள்(கம்பியில்லா தொலைபேசிகளில் குறுக்கிடுவதைத் தவிர்க்கவும்)

- அதிர்வெண் துள்ளல்(40+ சேனல்கள்)

சிப்செட் FamilyAdvantageDisadvantageNordic nRF52 தொடர் குறைந்த தூக்க மின்னோட்டம் (0.5 µA)லிமிடெட் வீடியோ அலைவரிசை சிலிக்கான் லேப்ஸ் EFR32ஆடியோலார்ஜர் பேக்கேஜுக்கான சிறந்த ADC (QFN48)டெக்சாஸ் இன்ஸ்ட்ரூமென்ட்ஸ் CC26xx-40 வரை

ஆண்டெனா தேர்வுபிசிபிஏ விளிம்பில் வளைந்த தலைகீழ்-எஃப் ஆண்டெனாவைப் (MIFA) பயன்படுத்தவும். உலோகப் பொருட்களிலிருந்து (ஸ்பீக்கர் காந்தங்கள், பேட்டரி பேக்குகள்) 10 மிமீ இடைவெளியை வைத்திருங்கள்.

ஆடியோ உள்ளீடு மற்றும் செயலாக்கம்

உபகரண விவரக்குறிப்பு நம்பகத்தன்மை குறிப்புமைக்ரோஃபோன்எம்இஎம்எஸ், -38 டிபிவி உணர்திறன் சிலிகான் கவர் ட்ரூல் ரெசிஸ்டன்ஸ் ப்ரீம்ப்ளிஃபையர் 40 டிபி, சத்தம் <5 nV/√HzAC-0.1 ஹெர்ட்ஸ் HPF உடன் இணைக்கப்பட்டுள்ளது (ரம்பிள் -10 க்கு 0.1 முதல் ரம்பிள் அகற்றவும்) dBFSD டிஜிட்டல் ஹிஸ்டெரிசிஸ் (3 dB) ஸ்பீக்கர் ampClass-D, 1.5 W 8ΩFerrite bead ஆக அவுட்புட் லீட்களில் பேசுவதைத் தடுக்கிறது (EMI ஐக் குறைக்கவும்)

வெப்பநிலை உணர்தல் (முக்கியமான பாதுகாப்பு அம்சம்)

பேபி யூனிட் PCBA இல் சார்ஜிங் ICக்கு அருகில் தெர்மிஸ்டரை (NTC, 25°C இல் 10 kΩ) வைக்கவும். நிலைபொருள் கண்டிப்பாக:

- ஒவ்வொரு 30 வினாடிகளுக்கும் வெப்பநிலையை பதிவு செய்யவும்

- 50°C இல் சார்ஜ் செய்வதை நிறுத்தவும்

- வயர்லெஸ் எச்சரிக்கையை பெற்றோர் அலகுக்கு 45°C இல் அனுப்பவும்

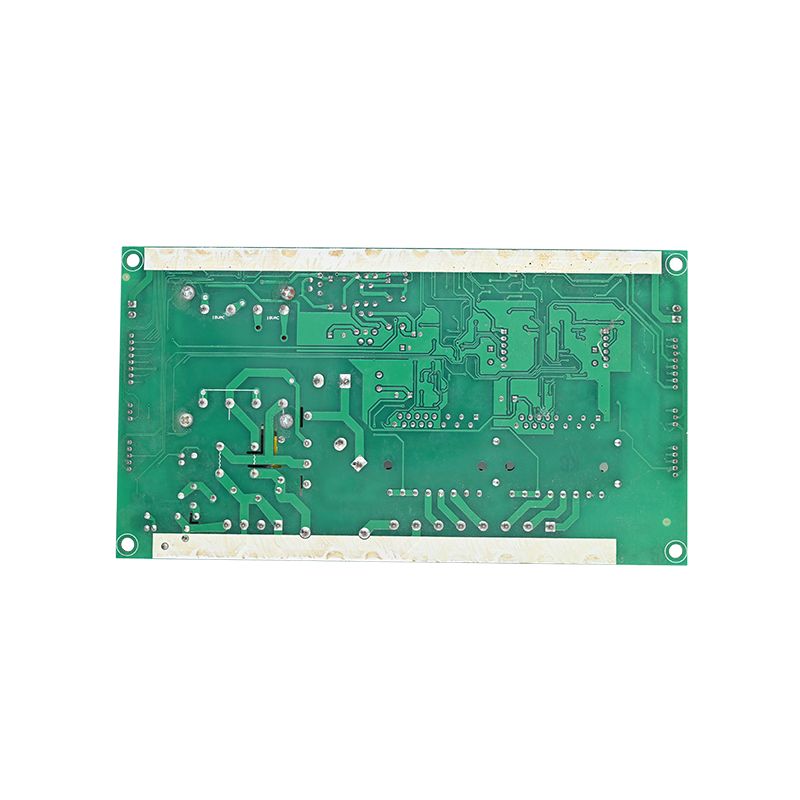

குறைந்த RF கசிவு மற்றும் ஆடியோ தரத்திற்கான PCB லேஅவுட்

சத்தமில்லாத குழந்தை மானிட்டர் PCBA நிலையான மற்றும் கைவிடுதல்களை ஏற்படுத்துகிறது. இந்த விதிகளை பின்பற்றவும்.

லேயர் ஸ்டாக் மற்றும் கிரவுண்டிங்

LayerFunctionConstraintTopRF (ஆன்டெனா ஃபீட், சிப்செட்) கிரவுண்ட்இன்னருடன் கூடிய கோப்லனர் அலை வழிகாட்டி 1தொடர்ந்த நிலத்தடி RF பிரிவின் கீழ் பிளவுகள் இல்லை உள் 2பவர் (3.3V, 1.8V) தீவு ஒவ்வொரு LDOBottomAudioவின் கீழும் தீவு, பொத்தான்கள், LEDகள் டிஜிட்டல் ட்ரேஸ்களில் இருந்து விலக்கி வைக்கவும்

விதி: ஒவ்வொரு பவர் பின்னிலும் 0.1 µF மின்தேக்கியை வைக்கவும். குறைந்த தூண்டலுக்கு 0402 அளவைப் பயன்படுத்தவும்.

ஆடியோ கிரவுண்ட் தனிமைப்படுத்தல்

டிஜிட்டல் கிரவுண்ட் மற்றும் அனலாக் மைதானம் கோடெக்கின் கீழ் ஒரு புள்ளியில் சந்திக்க வேண்டும். தரைத்தளங்களுக்கு இடையே ஃபெரைட் மணிகளை (100 MHz இல் 600Ω) பயன்படுத்தவும், ஆனால் தரை சுழல்கள் இல்லை என்பதைச் சரிபார்த்த பின்னரே.

அலைக்காட்டி மூலம் சரிபார்க்கவும்: RF ஐ கடத்தும் போது மைக்ரோஃபோன் வெளியீட்டை ஆய்வு செய்யவும். சத்தம் 2 mV பீக்-டு-பீக்கிற்கு கீழே இருக்க வேண்டும்.

சரிபார்ப்பு மற்றும் சான்றிதழ் சரிபார்ப்பு பட்டியல்

உற்பத்திக்கு முன், இந்த ஆறு தரநிலைகளுக்கு எதிராக ஒவ்வொரு குழந்தை மானிட்டர் PCBA யையும் சோதிக்கவும்.

TestMethodPass/Fail CriteriaAudio dropoutWalk 30 மீட்டர் தூரத்தில் 3 சுவர்கள்< நிமிடத்திற்கு 3 டிராப்அவுட்கள் நீடிக்கும் >100 msபேட்டரி இயக்க நேரம் 65 dB SPL இல் தொடர்ச்சியான VOX> 70 மணிநேரம் 2000 mAh பேட்டரிக்கு 70 மணிநேரங்கள் வைஃபை ரூட்டருக்கு அருகில் இணைந்து செயல்படுதல் (2.4 ஜிகாஹெர்ட்ஸ்) நிரந்தர உணர்திறன் இல்லை ட்ரூல் எதிர்ப்பு மைக்ரோஃபோன் போர்ட்டில் உப்பு தெளிப்பு ஆடியோ காய்ந்த பிறகு இயல்பு நிலைக்குத் திரும்புகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள் -- நம்பகமான குழந்தை கண்காணிப்பு PCBA பற்றிய பொதுவான கேள்விகள்

Q1: பேபி மானிட்டர் PCBA வடிவமைப்புகளில் மிகவும் பொதுவான மறைக்கப்பட்ட தோல்வி என்ன?

A:ஆடியோ உள்ளீட்டு பாதைக்கு அருகில் வைக்கப்பட்டுள்ள செராமிக் மின்தேக்கிகளிலிருந்து மைக்ரோஃபோனிக் சத்தம். குழந்தை அலகு அதிர்வுறும் போது (பாசினெட் மோட்டார் அல்லது கைவிடப்பட்ட பொம்மை), வகுப்பு 2 மின்கடத்தா தொப்பிகள் (X7R, X5R) 5 mV வரை பைசோ எலக்ட்ரிக் மின்னழுத்தங்களை உருவாக்குகின்றன. இது மைக்ரோஃபோன் ப்ரீஆம்ப்ளிஃபயரில் இணைகிறது மற்றும் கேட்கக்கூடிய கிளிக்குகள் அல்லது ரம்ம்பிங்கை உருவாக்குகிறது. தீர்வு இரண்டு மடங்கு: 1) முதல் ஆதாய நிலையில் அனைத்து ஆடியோ இணைப்பு மற்றும் துண்டிக்க C0G (NP0) மின்தேக்கிகளைப் பயன்படுத்தவும். 2) X7R தவிர்க்க முடியாததாக இருந்தால், பிசிபிஏவில் மின்தேக்கியை 90 டிகிரிக்கு உடல் ரீதியாக சுழற்றுங்கள், இதனால் இயந்திர அழுத்தம் மின்முனையின் திசையுடன் ஒத்துப்போகிறது. 20 ஹெர்ட்ஸ், 1 கிராம் அதிர்வு அட்டவணையுடன் எப்போதும் சரிபார்க்கவும்.

Q2: பேபி மானிட்டர் PCBA ஆயுளை பேட்டரி வேதியியல் தேர்வு எவ்வாறு பாதிக்கிறது?

A:மூன்று வேதியியல் மிகவும் வேறுபட்ட தோல்வி முறைகளை உருவாக்குகிறது:

- லி-அயன் (18650): அதிக ஆற்றல் அடர்த்தி ஆனால் துல்லியமான CC/CV சார்ஜிங் தேவை. இல்லாத எதிர்மறை வெப்பநிலை குணகம் (NTC) சென்சார் வெப்ப ரன்வேக்கு வழிவகுக்கிறது. பாதுகாப்பு ஐசி கொண்ட அங்கீகரிக்கப்பட்ட பேட்டரி பேக்குகளுடன் மட்டுமே பயன்படுத்தவும்.

- LiFePO4: பாதுகாப்பானது (150°Cக்கு கீழே வெப்ப ஓட்டம் இல்லை) மற்றும் நீண்ட சுழற்சி வாழ்க்கை (2000 சுழற்சிகள்). இருப்பினும், குறைந்த மின்னழுத்தம் (3.2V பெயரளவு) 3.3V தர்க்கத்திற்கான பூஸ்ட் கன்வெர்ட்டரைக் கோருகிறது, செலவு மற்றும் சிற்றலை இரைச்சலைச் சேர்க்கிறது.

- NiMH(குறைந்த விலை வடிவமைப்புகள்): மிகவும் மன்னிக்கும் ஆனால் நினைவக விளைவுகளால் பாதிக்கப்படுகிறது. பிசிபிஏ எரிபொருள் அளவை மறுசீரமைக்க ஒவ்வொரு 30 சுழற்சிகளுக்கும் ஒரு டிஸ்சார்ஜ் சர்க்யூட்டைக் கொண்டிருக்க வேண்டும். இது இல்லாமல், 6 மாதங்களுக்குப் பிறகு இயக்க நேரம் 50% குறைகிறது.

நம்பகமான பேபி மானிட்டர் PCBAக்கு, LiFePO4 ஐத் தேர்வுசெய்யவும் பாதுகாப்பு அல்லது தரமான Li-ion இரட்டை மின்னழுத்த பாதுகாப்புடன் (IC + PTC).

Q3: ஆடியோ மட்டும் மற்றும் வீடியோ பேபி மானிட்டர்கள் இரண்டிற்கும் ஒரே PCBA வடிவமைப்பைப் பயன்படுத்தலாமா?

A:இல்லை, இதை முயற்சிப்பது மூன்று குறிப்பிட்ட நம்பகத்தன்மை சிக்கல்களை அறிமுகப்படுத்துகிறது:

- நினைவக அலைவரிசை-- ஆடியோவிற்கு மட்டும் 64 kB ரேம் தேவை. சுருக்கப்பட்ட பிரேம்களுக்கு வீடியோவிற்கு குறைந்தது 2 எம்பி தேவை. வெளிப்புற RAM உடன் பகிரப்பட்ட PCBA ஆனது ESD சோதனையில் தோல்வியுற்ற நீண்ட தடயங்களைச் சேர்க்கிறது.

- RF கடமை சுழற்சி-- ஆடியோ 10% நேரத்தை கடத்துகிறது. வீடியோ 80% நேரத்தை கடத்துகிறது. வீடியோ பயன்முறையில் அதே 2.4 GHz PA அதிக வெப்பமடைகிறது, 20 நிமிடங்களுக்குப் பிறகு 6 dB ஆதாயத்தைக் குறைக்கிறது. வீடியோ டிசைன்களுக்கு PA இன் கீழ் உங்களுக்கு தெர்மல் வழியாக வரிசை தேவை.

- பவர் டெலிவரி-- ஆடியோ பேபி மானிட்டர் PCBA உச்சத்தை 200 mA இல் அடைகிறது. வீடியோ 600 mA இல் உச்சத்தை அடைகிறது. மெல்லிய பவர் ட்ரேஸ்கள் (0.25 மிமீ) கொண்ட பொதுவான PCB தளவமைப்பு கேமரா தொகுதியை மீட்டமைக்கும் மின்னழுத்த வீழ்ச்சியை ஏற்படுத்துகிறது. வீடியோ வடிவமைப்புகளுக்கு 0.6 மிமீ ட்ரேஸ்கள் அல்லது ஒரு தனி 1A பக் மாற்றி தேவை.

இரண்டு தனித்தனி PCBAகளை உருவாக்கவும். ஆடியோ மட்டும் 2-லேயர் போர்டைப் பயன்படுத்துகிறது. வீடியோவிற்கு கட்டுப்படுத்தப்பட்ட மின்மறுப்பு கொண்ட 4 அடுக்குகள் தேவை.

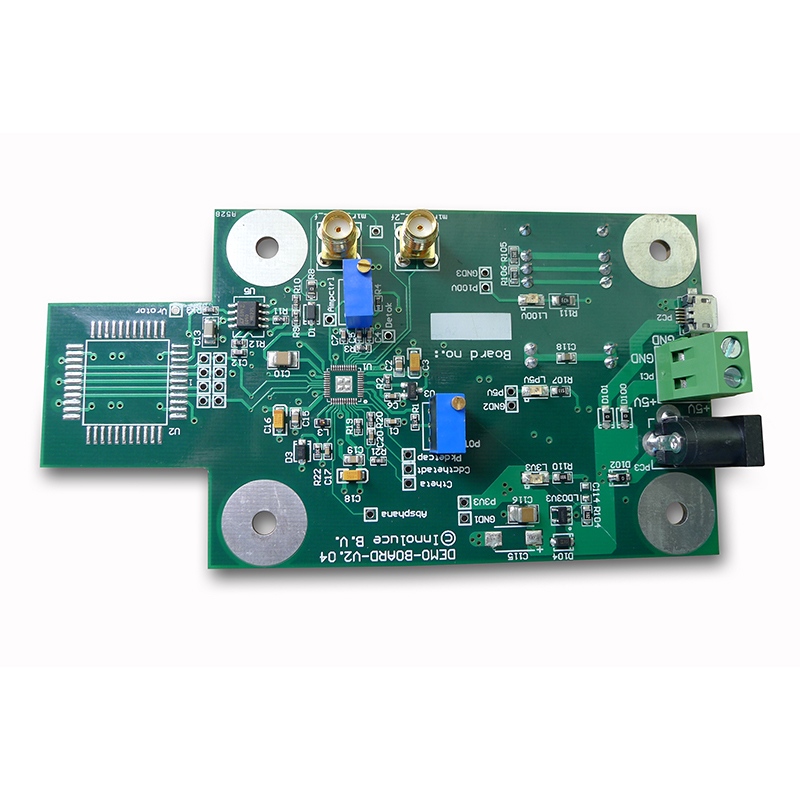

பூஜ்ஜிய குழந்தை அபாயத்திற்கான உற்பத்தி சோதனை

ஒவ்வொரு அசெம்பிள் செய்யப்பட்ட குழந்தை மானிட்டர் PCBA தேர்ச்சி பெற வேண்டும்:

சோதனை நிலைய கால நிராகரிப்பு அளவுகோல் ஆடியோ லூப்பேக்10 வினாடிகள்THD > 1 kHz பேட்டரி சிமுலேட்டர்30 வினாடிகளில் 1% சார்ஜ் மின்னோட்டம் > 3.0VRF உணர்திறன் 50 mAக்குக் கீழே

இறுதி வடிவமைப்பு மதிப்பாய்வு சரிபார்ப்பு பட்டியல்

உருப்படி உறுதிப்படுத்தல் திட்டவட்டமான அனைத்து உள்ளீடுகளும் ESD பாதுகாப்பு (8 kV தொடர்பு)BOMC-அபாசிட்டர் மின்னழுத்த மதிப்பீடு ≥ 2× எதிர்பார்க்கப்படுகிறது (எ.கா., 5V ரயிலுக்கு 10V) மெக்கானிக்கல் உயரமான கூறுகள் இல்லை (உயரம் > 4 மிமீ) பிடி பகுதிகளுக்கு அருகில் FirmwareWatchdog டைமர் > OX MCU நிமிடங்கள் 15 மற்றும் EN 62368-1 (ஆடியோ பாதுகாப்பு)

நம்பகமான குழந்தை மானிட்டர் PCBA வடிவமைப்பது என்பது செலவுக் குறைப்பைக் காட்டிலும் குழந்தையின் பாதுகாப்பிற்கு முன்னுரிமை அளிப்பதாகும். நன்கு கட்டப்பட்ட பலகையானது பல் துலக்குதல் மற்றும் தந்திரங்கள் மூலம் அமைதியாக இயங்குகிறது. உண்மையான நாற்றங்கால் நிலைமைகளுடன் சோதிக்கவும் -- வெள்ளை இரைச்சல் இயந்திரங்கள், மங்கலான விளக்குகள் மற்றும் மைக்ரோவேவ் ஓவன்கள். பெற்றோரின் நம்பிக்கையைப் பெறுவதற்கான ஒரே வழி இதுதான்.
