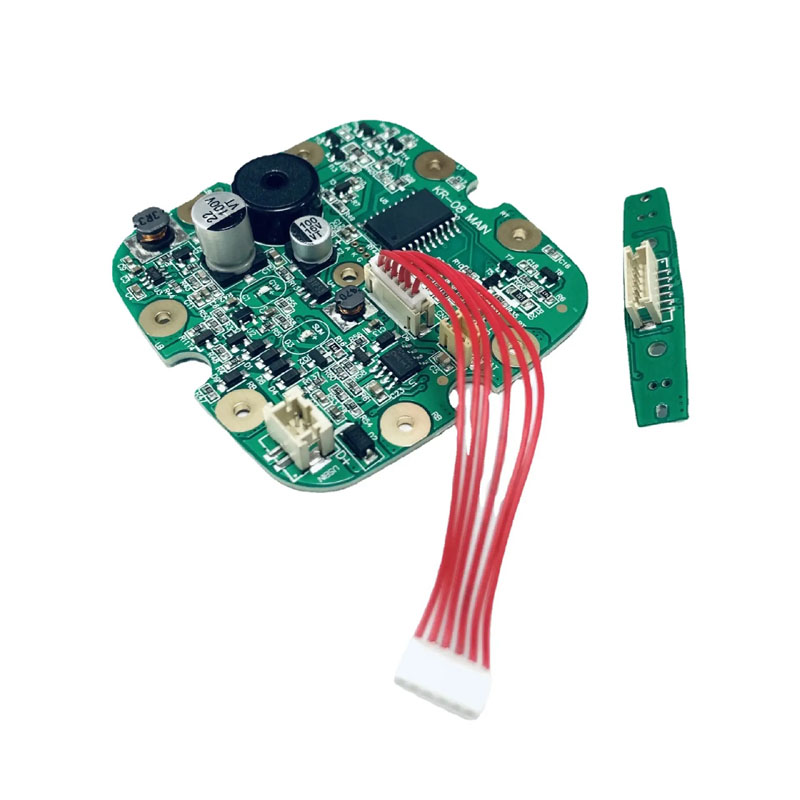

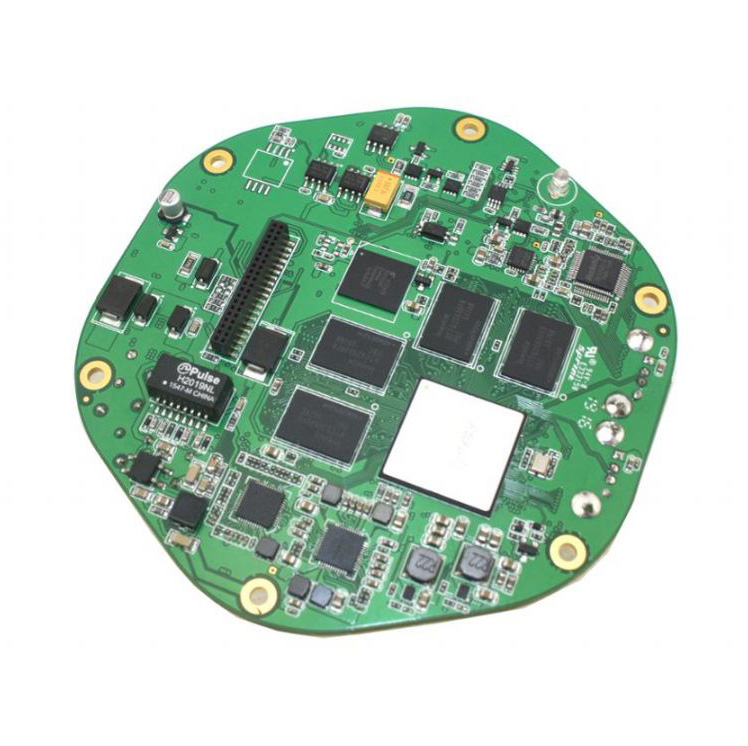

வாட்டர் ஃப்ளோசர் பிசிபிஏ

சுற்றுச்சூழல் கோரிக்கைகள் மற்றும் வகைப்பாடுகள்

ஒரு வாட்டர் ஃப்ளோசர் தீவிர குளியலறை சூழலில் நேரடி நீர் தெறித்தல், அதிக சுற்றுப்புற நீராவி மற்றும் பற்பசை மற்றும் மவுத்வாஷ் எச்சங்கள் போன்ற ஆக்கிரமிப்பு இரசாயன வெளிப்பாடுகளால் வகைப்படுத்தப்படுகிறது. நிலையான எலக்ட்ரானிக்ஸ் இந்த நிலைமைகளில் அரிப்பு, ஒட்டுண்ணி கசிவு நீரோட்டங்கள் மற்றும் மின்சார ஷார்ட் சர்க்யூட்டுகளுக்கு விரைவாக அடிபணிகிறது.

எங்களின் பொறிக்கப்பட்ட PCBA தீர்வுகள் குறிப்பாக இந்த கடுமையான சுற்றுச்சூழல் அழுத்தங்களை தாங்கும் வகையில் கட்டமைக்கப்பட்டுள்ளன, இது நம்பகமான 3 வருட செயல்பாட்டு தயாரிப்பு வாழ்க்கை சுழற்சிக்கு உத்தரவாதம் அளிக்கிறது.

அடி மூலக்கூறு அபாயங்களைக் குறைத்தல்

தேவையான சான்றிதழ்கள் உள்ளமைக்கப்பட்டவை: அனைத்து வாட்டர் ஃப்ளோசர் பிசிபிஏ ஃபேப்ரிக்கேஷன்களும் உலகளவில் கட்டாயப்படுத்தப்பட்ட சாதன விதிமுறைகளுக்கு இணங்குகின்றன: IEC 60335-1 (வீட்டு உபயோகப் பாதுகாப்பு), UL 60730-1 (தானியங்கி மின் கட்டுப்பாடுகள்), IPX4/IPX7 ரசாயனத் தரநிலைகள் மற்றும் இன்கிரஸ் ஈரமான சூழல்கள்.

அடிப்படை லேமினேட் தேர்வு மற்றும் செப்பு கட்டிடக்கலை

அடிப்படை லேமினேட் தேர்வு தொடர்ச்சியான ஈரப்பதம் வெளிப்பாட்டின் கீழ் நீண்ட கால PCBA ஒருமைப்பாடு வரையறுக்கிறது. ஸ்டாண்டர்ட் FR-4, ரா கட் போர்டு விளிம்புகள் வழியாக நீராவியை எளிதில் உறிஞ்சி, பீப்பாய்கள் வழியாக பூசப்பட்டு, 12 மாதங்களுக்குள் பேரழிவு தரும் கடத்தும் அனோடிக் இழை (CAF) குறுகிய சுற்றுகளுக்கு வழிவகுக்கிறது.

லேமினேட் தரங்களுடன் ஒப்பிடப்பட்டது

• நிலையான FR-4: நீர் உறிஞ்சுதல் 0.10%–0.20%, TG 130°C–140°C. வறண்ட பகுதிகளுக்கு மட்டுமே ஏற்றது. விரைவான CAF தோல்வியைத் தூண்டுவதால், வாட்டர் ஃப்ளோசர் பயன்பாடுகளைத் தவிர்க்கவும்.

• உயர் TG FR-4 [எங்கள் முக்கியத் தேர்வு]: நீர் உறிஞ்சுதல் 0.08%–0.12%, TG 170°C. ஈரப்பதமான, இடைப்பட்ட ஈரப்பதம் சுயவிவரங்களுக்கு சிறந்த தேர்வு.

• ஆலசன் இல்லாத உயர் TG FR-4 [பரிந்துரைக்கப்பட்டது]: நீர் உறிஞ்சுதல் 0.05%–0.08%, TG 150°C. சிறந்த ஈரப்பதம் தாங்கும் திறன் கொண்ட சூழல் நட்பு கட்டிடம்.

• பாலிமைடு: நீர் உறிஞ்சுதல் 0.02%–0.04%, TG 250°C. நிரந்தர ஈரமான வெளிப்பாடு அல்லது கடுமையான நெகிழ்வு மண்டலங்களுக்கான பிரீமியம் விருப்பம்.

செப்பு எடை மற்றும் முலாம் பூசுதல் விவரக்குறிப்புகள்

• வெளிப்புற அடுக்கு தாமிரம்: குறைந்தபட்சம் 1 அவுன்ஸ் (35 µm) ஒரு உகந்த எதிர்ப்பு அரிப்பை விளிம்பை வழங்க.

• உள் அடுக்கு தாமிரம்: உள் மோட்டார் குறுக்கீட்டிற்கு எதிராக சிக்னல் ஒருமைப்பாட்டைப் பாதுகாக்க குறைந்தபட்சம் 0.5 அவுன்ஸ் (18 µm).

• முலாம் பூசப்பட்ட துளைகள் (PTH): பீப்பாய்களுக்குள் குறைந்தபட்சம் 25 µm செப்பு முலாம் பூசப்பட்ட தடிமன் ஒரு ஹெர்மெடிக், காற்று புகாத ஈரப்பதம் முத்திரையை உருவாக்குகிறது.

• மேற்பரப்பு பூச்சு: கண்டிப்பாக ENIG (எலக்ட்ரோலெஸ் நிக்கல் இம்மர்ஷன் கோல்ட்) பயன்படுத்துகிறது. வாட்டர் ஃப்ளோசர் பிசிபிஏக்களுக்கான HASL (ஹாட் ஏர் சோல்டர் லெவலிங்) ஐ நாங்கள் முற்றிலும் தடை செய்கிறோம், ஏனெனில் வெளிப்படும் டின்-லெட் அலாய் 90 நாட்களுக்குள் மவுத்வாஷ் நீராவியில் அரிக்கிறது.

லேயர் ஸ்டாக்-அப் மற்றும் மெக்கானிக்கல் டிசைன்

உங்கள் தயாரிப்பு கட்டமைப்பைப் பொறுத்து, அதிக அதிர்வெண் கொண்ட பம்ப் சத்தம் (EMI) மற்றும் கட்டமைப்பு இடைவெளி வரம்புகளை எதிர்த்துப் போராடுவதற்கு நாங்கள் வடிவமைக்கப்பட்ட பல அடுக்கு உள்ளமைவுகளை வழங்குகிறோம்:

• அடிப்படை அடுக்கு (பட்டன் மற்றும் பம்ப் மட்டும்): உகந்த 2-அடுக்கு உயர் TG FR-4 அடி மூலக்கூறில் வடிவமைக்கப்பட்டது, உயர் தர தொழில்துறை ஈரப்பதம் பாதுகாப்புடன் செலவு-செயல்திறனை சமநிலைப்படுத்துகிறது.

• ஸ்மார்ட்/பிரீமியம் அடுக்கு (பிரஷர் சென்சார், எல்சிடி/எல்இடி டிஸ்ப்ளே, புளூடூத், யுஎஸ்பி-சி ஃபாஸ்ட் சார்ஜிங்): 4-லேயர் ஸ்டேக்கப் மூலம் வடிவமைக்கப்பட்டது. இரட்டை உள் திட தரை விமானங்கள் பம்ப் EMF இலிருந்து உணர்திறன் MCU சிக்னல்களை பாதுகாக்கின்றன மற்றும் உட்புற ஈரப்பதம் பரவலுக்கு எதிராக ஒரு உறுதியான இயற்பியல் தடுப்பாக செயல்படுகின்றன.

தடிமன் மற்றும் திடமான-ஃப்ளெக்ஸ் ஒருங்கிணைப்பு

• 1.0 மிமீ தடிமன்: கச்சிதமான, பணிச்சூழலியல் கையடக்க கைப்பிடிகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது கட்டமைப்பு சுறுசுறுப்பு மற்றும் துளி எதிர்ப்பு தேவைப்படுகிறது.

• 1.6 மிமீ தடிமன்: கவுண்டர்டாப் பேஸ் ஸ்டேஷன்களுக்காக வடிவமைக்கப்பட்டது; அதிகபட்ச விறைப்புத்தன்மை மற்றும் குறைந்த சொந்த நீராவி பரவல் வீதத்தை வழங்குகிறது.

• ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி ஸ்பெஷலைசேஷன்: அல்ட்ரா-பிரீமியம் காம்பாக்ட் ஹேண்டில்களுக்கு, ரிஜிட்-ஃப்ளெக்ஸ் கட்டுமானத்தை நாங்கள் ஆதரிக்கிறோம், அங்கு ஒரு கவர்லே மூலம் பாதுகாக்கப்பட்ட நெகிழ்வான பாலிமைடு டெயில் வழியாக பேட்டரி இணைக்கிறது. இது தோல்வியடையும் வயர் சேணங்களை நீக்குகிறது மற்றும் ஒட்டுமொத்த அசெம்பிளி IPX மதிப்பீட்டை கணிசமாக மேம்படுத்துகிறது.

இரட்டை-பாதுகாப்பு: இணக்கமான பூச்சு மற்றும் கூறு சீல்

ரோபோடிக் செலக்டிவ் கன்ஃபார்மல் பூச்சு

தினசரி குளியலறை ஈரப்பதத்தைத் தக்கவைக்க, சிறந்த அடி மூலக்கூறுக்கு கூட காற்று புகாத மேற்பரப்பு கோட் தேவைப்படுகிறது.

• துல்லியமான மல்டி-ஆக்சிஸ் ஆட்டோமேட்டட் ஸ்ப்ரேயிங்: டைப்-சி போர்ட்கள், பேட்டரி காண்டாக்ட்கள் மற்றும் பஸர் போர்ட்கள் போன்ற பூசப்படாமல் இருக்க வேண்டிய பகுதிகளைத் துல்லியமாக மறைக்கும் போது, ​​எங்களின் தானியங்கி ரோபோடிக் கோடுகள் சீரான பாதுகாப்பு அடுக்கைப் பயன்படுத்துகின்றன.

• 0.1% ஃப்ளோரஸ்சிங் சாயத்துடன் UV ஆய்வு: ஒரு சிறப்பு UV காட்டி சாயம் பூச்சுக்குள் கலக்கப்படுகிறது, அதிவேக ஆப்டிகல் தானியங்கி ஸ்கேனர்கள் பின்ஹோல் இடைவெளிகள் இல்லாமல் ஒரே மாதிரியான குறைந்தபட்ச தடிமன் 25 µm ஐச் சரிபார்க்க உதவுகிறது.

கூறு-நிலை இடைமுக சீலிங் விவரக்குறிப்புகள்

1. USB-C போர்ட்: சிலிகான் கம்ப்ரஷன் கேஸ்கெட் மற்றும் ரப்பர் கேப் பொருத்தப்பட்டு, போர்ட் மூடப்படும் போது IPX4 சீல் அடைகிறது.

2. தொட்டுணரக்கூடிய சுவிட்சுகள்: IPX5 உள்ளூர்மயமாக்கப்பட்ட உட்செலுத்துதல் பாதுகாப்பைத் தாக்க குவிமாடத்தின் மேல் ஒரு வலுவான ரப்பர் பூட் மூலம் அதிகமாக வடிவமைக்கப்பட்டுள்ளது.

3. பம்ப் கனெக்டர்: முழுமையான IPX7 தற்காலிக நீர்மூழ்கிக் காப்புப் பாதுகாப்பிற்காக எபோக்சி பாட்டிங் கலவை நிரப்புதல் வழியாக முழுமையாக இணைக்கப்பட்டுள்ளது.

4. சார்ஜிங் காண்டாக்ட் பின்ஸ் (போகோ பின்ஸ்): 30 µ இன்ச் குறைந்தபட்ச கனமான தங்க முலாம் (ஹார்ட் கோல்ட்) மற்றும் ஓ-ரிங் சீல்களுடன் கண்டிப்பாகக் குறிப்பிடப்பட்டுள்ளது. ஈரமான குளியலறையில் தினசரி சார்ஜ் செய்த 6 மாதங்களுக்குள் நிலையான நிக்கல் பூசப்பட்ட பின்கள் துருப்பிடித்து தோல்வியடையும். எங்களின் கனமான தங்கத் தாவல்கள் 20,000 ஈரமான இணைப்பு சுழற்சிகளைத் தொடர்பு எதிர்ப்புச் சிதைவு இல்லாமல் தாங்கும்.

கடுமையான உற்பத்தி தர சோதனை ஓட்டம்

யூனிக்ஸ்ப்ளோர் வாட்டர் ஃப்ளோசர் பிசிபிஏக்கள் உற்பத்தி செய்யப்படும் ஒவ்வொரு பகுதியும் அனுப்புவதற்கு முன் தொடர்ச்சியான தீவிர ஈரப்பதம்-உருவகப்படுத்துதல் தர சோதனைகளை அனுப்ப வேண்டும்:

1. ஈரப்பதம் சுற்றுச்சூழல் ஊற: 40°C மற்றும் 93% RH இல் 48 மணிநேரம் (ஒடுக்காதது). பாஸ் அளவுகோல்: காணக்கூடிய ஆக்சிஜனேற்றம் இல்லை; இரண்டு நெட்வொர்க்குகளுக்கு இடையே உள்ள காப்பு எதிர்ப்பு (IR > 10 MΩ).

2. IPX4 வாட்டர் ஸ்ப்ரே சோதனை: பூச்சு அடுக்குகளுக்கு அடியில் பூஜ்ஜிய திரவ உட்செலுத்தலை சரிபார்க்க 10 நிமிட தொடர்ச்சியான ஊசலாடும் மல்டி-ஆங்கிள் டியூப் ஸ்ப்ரே.

3. உயர் மின்னழுத்த காப்பு சரிபார்ப்பு: IR > 50 MΩ பிந்தைய ஈரப்பதம் ஊறவைக்க, முதன்மை பேட்டரி டெர்மினல்கள் மற்றும் தரைத்தளத்திற்கு இடையே 500V DC ஐப் பயன்படுத்துதல்.

4. அழுத்தத்திற்குப் பிந்தைய செயல்பாட்டு சரிபார்ப்பு: சுமையின் கீழ் முழு சுழற்சி பம்ப் இயக்கம். ஜீரோ மைக்ரோ-கண்ட்ரோலர் (MCU) ரீசெட்கள், டைமிங் தடுமாற்றங்கள் அல்லது தவறான தொடக்கங்கள் பொறுத்துக்கொள்ளப்படும்.

பொறியியல் FAQ மற்றும் தொழில்நுட்ப சுருக்கங்கள்

செலவைக் குறைப்பதற்காக நான் தடிமனான கன்ஃபார்மல் கோட்டிங்கைப் பயன்படுத்தினால், வாட்டர் ஃப்ளோஸர் PCBAக்கு நிலையான FR-4 ஐப் பயன்படுத்தலாமா?

ப: முற்றிலும் இல்லை. இது ஒரு பொதுவான உற்பத்தி பொறியாகும், இது அதிக புலம் திரும்பும் விகிதங்களுக்கு வழிவகுக்கிறது. சீரான பூச்சு மூன்று முக்கியமான பாதைகளை மூட முடியாது:

1. பூசப்படாத பீப்பாய்கள்: தந்துகி நடவடிக்கை மூலம் நிலையான FR-4 இன் உள் கண்ணாடி ஃபைபர் நெசவுக்குள் நீராவி பக்கவாட்டாகப் பயணித்து, கீழ் இருந்து கூறு பட்டைகளை அடைகிறது. மீண்டும் மீண்டும் ஈரப்பத சுழற்சிகளுக்குப் பிறகு, வெள்ளை கடத்தும் உப்பு எச்சங்கள் உருவாகின்றன, பிரிட்ஜிங் கூறுகள்.

2. ரூட்டட் எட்ஜ்ஸ் (எட்ஜ் விக்கிங்): போர்டு ரூட்டிங் மூல லேமினேட் விளிம்புகளை வெளிப்படுத்துகிறது. மேற்பரப்பு பதற்றம் பூச்சுகள் கூர்மையான மூலைகளிலிருந்து பின்வாங்குவதற்கு காரணமாகிறது, குளியலறையில் நீராவி நுழையும் இடத்தில் 0.5 மிமீ மைக்ரோ-இடைவெளியை விட்டுவிடுகிறது.

3. உபகரணத்தின் அடிப்பகுதிகள்: பூச்சு வெளிப்புற ஷெல்லை உள்ளடக்கியது ஆனால் குறைந்த சுயவிவர SMT மின்தேக்கிகள் மற்றும் மின்தடையங்களுக்கு அடியில் முழுமையாக ஊடுருவ முடியாது. பொறிக்கப்பட்ட ஈரப்பதம் ஃப்ளக்ஸ் எச்சங்களை ஹைட்ரோலைஸ் செய்கிறது, அயனி மாசுபாட்டை உருவாக்குகிறது, இது தன்னிச்சையான, தூண்டப்படாத பம்ப் ஸ்டார்ட்அப்களை ஏற்படுத்துகிறது.

   எங்கள் தீர்வு: ENIG மற்றும் எட்ஜ்-பீட் எபோக்சி விநியோகத்துடன் கூடிய உயர் TG FR-4 மூன்று அடுக்கு பாதுகாப்பை வழங்குகிறது, இது 95% RH இல் 3 ஆண்டுகளுக்கு மேல் எளிதில் உயிர்வாழும்.

உங்கள் ஆயத்த தயாரிப்பு EMS பார்ட்னர்: Unixplore Electronics

வாட்டர் ஃப்ளோசர் பிசிபிஏ சப்ளையரைத் தேர்ந்தெடுக்கும்போது, ​​நீண்ட கால பொறியியல் நம்பகத்தன்மை மற்றும் கடுமையான தரக் கட்டுப்பாடு ஆகியவை முக்கியமானவை. Unixplore Electronics ஆனது உங்கள் வடிவமைப்பை தடையின்றி உயிர்ப்பிக்க மேம்பட்ட திறன்கள் மற்றும் தொழில்துறை உள்கட்டமைப்பை வழங்குகிறது:

l ஒன்-ஸ்டாப் டர்ன்கீ ஈஎம்எஸ் சேவைகள்: திட்ட உகப்பாக்கம் மற்றும் கூறு DFM மதிப்பாய்வு முதல் உலகளாவிய உதிரிபாகங்கள் கொள்முதல், SMT மற்றும் DIP அசெம்பிளி, ஃபார்ம்வேர் புரோகிராமிங், செயல்பாட்டு சோதனை (எஃப்சிடி), தானியங்கு கன்ஃபார்மல் பூச்சு, இறுதி பெட்டி கட்டிடம் மற்றும் சிறப்பு பேக்கேஜிங் வரை உங்கள் முழு தயாரிப்பு வாழ்க்கை சுழற்சியையும் நாங்கள் நிர்வகிக்கிறோம்.

l சான்றளிக்கப்பட்ட தரத் தரநிலைகள்: எங்கள் முழு உற்பத்தி சூழல் அமைப்பும் ISO 9001:2015 க்கு சான்றளிக்கப்பட்டுள்ளது, மேலும் அனைத்து மின்னணு அசெம்பிளி நடைமுறைகளும் சர்வதேச IPC-A-610E தரநிலையை கண்டிப்பாக கடைபிடிக்கின்றன.

l மேம்பட்ட உள் உற்பத்தி சக்தி: 20 நிபுணர் R&D மற்றும் செயல்முறைப் பொறியாளர்களின் ஆதரவுடன், 3,000 சதுர மீட்டருக்கும் அதிகமான பரப்பளவில் உள்ள நிலையான எதிர்ப்பு உற்பத்தி ஆலையை நாங்கள் இயக்குகிறோம். எங்கள் வசதி அம்சங்கள்:

1. 6 அதிவேக யமஹா SMT உற்பத்திக் கோடுகள்

2. அலை சாலிடரிங் கொண்ட 4 துல்லியமான டிஐபி அசெம்பிளி கோடுகள்

3. 2 சிறப்பு பர்ன்-இன் / வயதான சோதனை அறைகள்

4. 2 அதிக மற்றும் குறைந்த வெப்பநிலை மாற்று ஈரப்பதமான வெப்ப சோதனை அறைகள், அனைத்து சுற்றுச்சூழல் சரிபார்ப்பு சோதனைகளும் முழுமையாக உள்நாட்டில் செய்யப்படுவதை உறுதி செய்கிறது.

ஃபிளெக்சிபிள் ஆர்டர் ஸ்கேலிங் (MOQ இல்லை): எங்களின் சுறுசுறுப்பான உற்பத்தி கட்டமைப்புகள் உங்கள் வளர்ச்சியை ஆதரிக்க உகந்ததாக உள்ளது. நாங்கள் ஒரு கண்டிப்பான குறைந்தபட்ச ஆர்டர் அளவு (MOQ இல்லை) கொள்கையைப் பராமரிக்கிறோம், விரைவான முன்மாதிரி சோதனை, சிறிய பைலட் ஓட்டங்கள் மற்றும் பெரிய வெகுஜன-உற்பத்தி தொகுதிகளை அதே உயரடுக்கு துல்லியத்துடன் கையாள எங்களுக்கு உதவுகிறது.

l உலகளாவிய ரீச் மற்றும் கம்யூனிகேஷன்: எங்கள் சர்வதேச தொழில்நுட்ப விற்பனைக் குழு ஆங்கிலம், பிரஞ்சு, ரஷ்யன் மற்றும் அரபு மொழிகளில் சரளமாக பேசுகிறது. மேற்கு ஐரோப்பா (35%), வட அமெரிக்கா (20%), மற்றும் ஓசியானியா (20%) உள்ளிட்ட உயர்நிலை சந்தைகளுக்கு சேவை செய்வதில் ஆழ்ந்த அனுபவத்துடன், உலகளவில் தனிப்பட்ட பராமரிப்பு மின்னணு பாதுகாப்பு இணக்கத் தரங்களை நாங்கள் முழுமையாகப் புரிந்துகொள்கிறோம்.

இன்று எங்களைத் தொடர்பு கொள்ளவும்: உங்கள் தனிப்பயனாக்கப்பட்ட வாட்டர் ஃப்ளோசர் PCB வடிவமைப்பு, BOM பட்டியல் அல்லது DFM விசாரணைகளை எங்கள் பொறியியல் மேசைக்கு அனுப்பவும். எங்கள் குழு 24 மணி நேரத்திற்குள் ஒரு விரிவான உற்பத்தி பகுப்பாய்வு மற்றும் உகந்த ஆயத்த தயாரிப்பு மேற்கோளை வழங்கும்.
