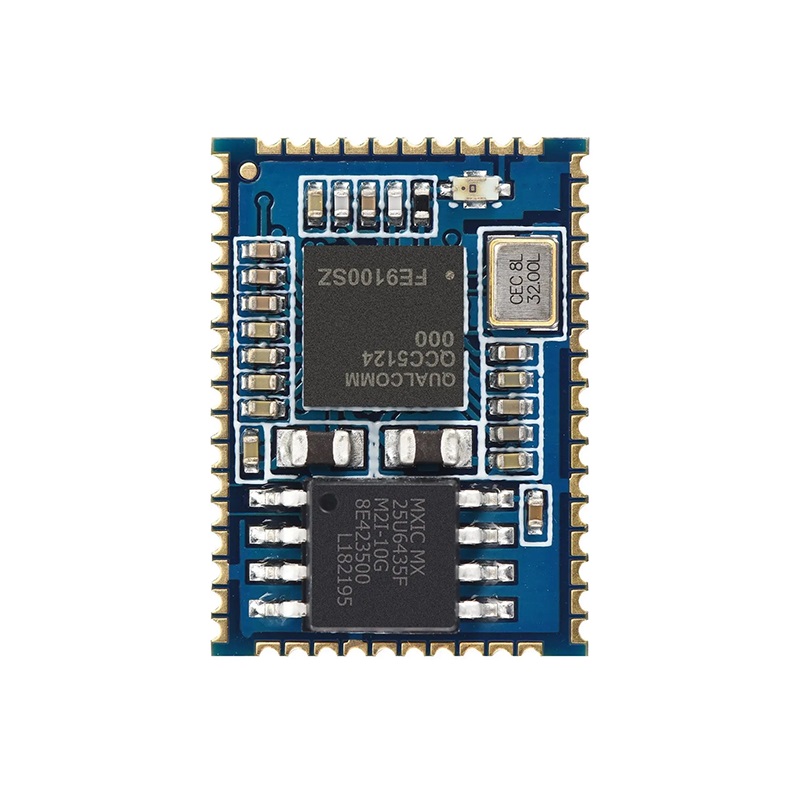

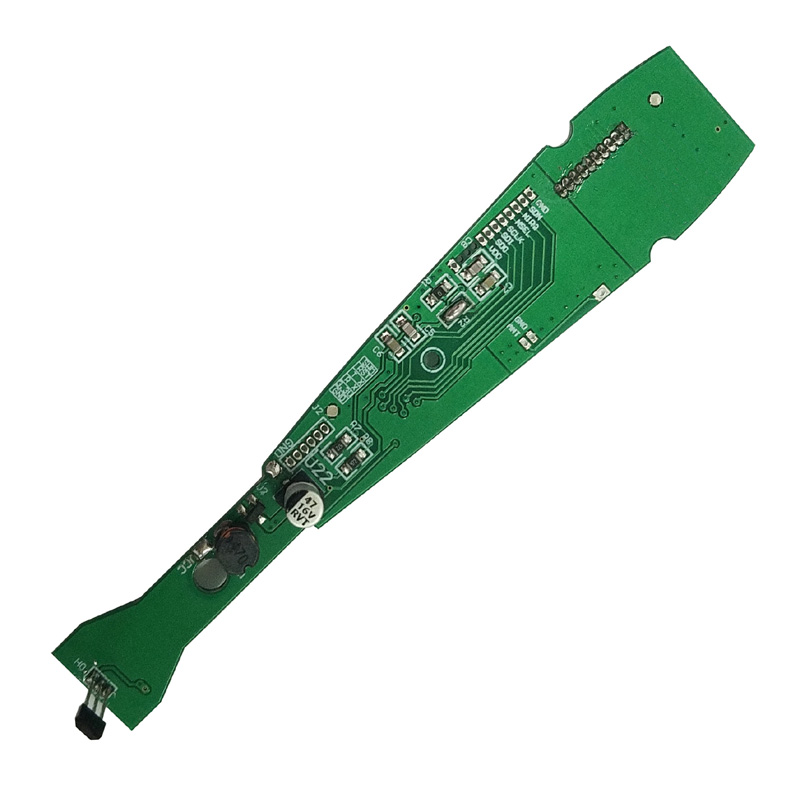

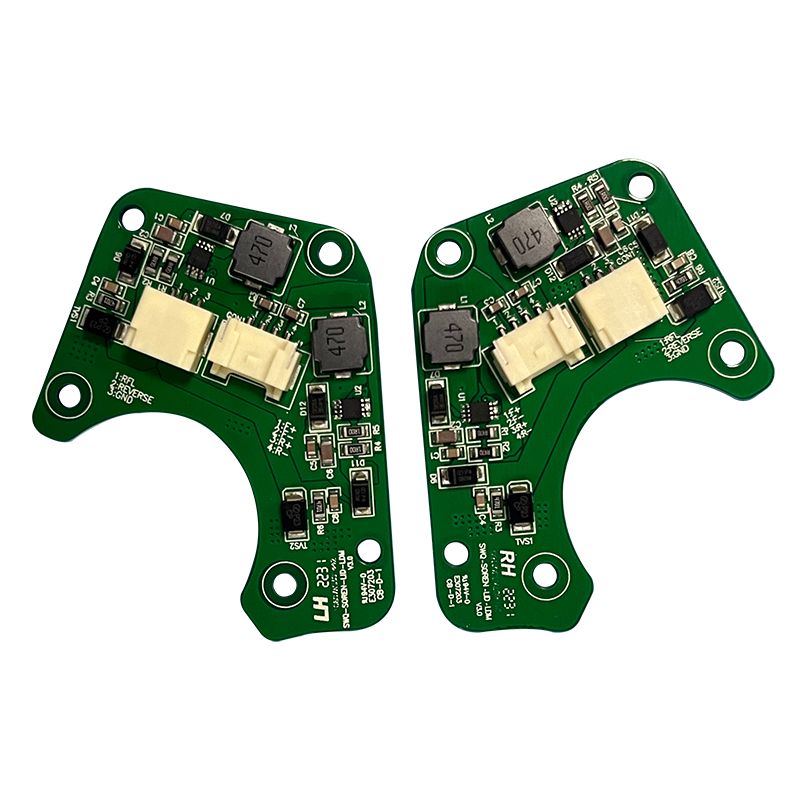

ஆர்சி கார் பிசிபிஏ

RC கார் PCBA க்கான முக்கிய வேறுபாடுகள்

அனைத்து RC கார் PCBA வடிவமைப்புகளும் சமமாக செயல்படுவதில்லை. ஆறு காரணிகள் உண்மையான வேறுபாட்டை உருவாக்குகின்றன.

மோட்டார் டிரைவ் நிலை -- பெரும்பாலான வடிவமைப்புகள் தோல்வியடையும்

வித்தியாசத்தை உருவாக்குபவர்: ஒரு பொழுதுபோக்கு-தர RC கார் PCBA ஆனது நிரல்படுத்தக்கூடிய டெட் டைமுடன் தனித்தனி உயர் பக்க மற்றும் குறைந்த பக்க MOSFET இயக்கிகளைப் பயன்படுத்துகிறது. டாய் போர்டுகள் ஒருங்கிணைந்த அரை-பாலம் ஐசிகளைப் பயன்படுத்துகின்றன, அவை 2 நிமிட ஆஃப்-ரோடு பயன்பாட்டில் அதிக வெப்பமடைகின்றன.

ரேடியோ ரிசீவர் உணர்திறன் மற்றும் தேர்வு

வித்தியாசத்தை உருவாக்குபவர்: ஒரு தரமான RC கார் PCBA ஆனது ரிசீவர் ICக்கு முன் ஒரு தனி LNA (குறைந்த இரைச்சல் பெருக்கி) கொண்டுள்ளது. இது இரைச்சல் எண்ணிக்கையை குறைக்காமல் 15 dB ஆதாயத்தை சேர்க்கிறது, 300+ மீட்டரில் கட்டுப்பாட்டை அனுமதிக்கிறது.

சக்தி மேலாண்மை வேறுபாடுகள் முக்கியம்

கடினமான முடுக்கத்தின் போது RC கார் PCBA மீட்டமைக்கப்படுகிறதா என்பதை மோட்டார் சுமையின் கீழ் மின்னழுத்த நிலைத்தன்மை தீர்மானிக்கிறது.

பேட்டரி உள்ளீடு மற்றும் ஒழுங்குமுறை

முக்கியமான வேறுபாடு: 10 மில்லி விநாடிகளுக்கு பேட்டரி மின்னழுத்தத்தை 8.4V முதல் 5.0V வரை குறைக்கும் மோட்டார் ஸ்டால்களின் போது RC கார் PCBA இல் உள்ள MCU உயிருடன் இருக்க வேண்டும். 5V ரயிலில் ஒரு பக்-பூஸ்ட் அல்லது ஒரு பெரிய மின்தேக்கி வங்கி (1000 µF குறைந்த-ESC) பயன்படுத்தவும்.

BEC (பேட்டரி எலிமினேட்டர் சர்க்யூட்) செயல்திறன்

தளவமைப்பு மற்றும் பாதுகாப்பு வேறுபாடுகள்

RC கார் PCBA ஆனது மோட்டார்கள், கம்பிகள் மற்றும் ஸ்பின்னிங் கியர்களுடன் ஒரு பிளாஸ்டிக் சேஸின் உள்ளே செயல்படுகிறது. சத்தம் எங்கும்.

சத்தம் தனிமைப்படுத்தும் நுட்பங்கள்

வித்தியாசத்தை உருவாக்குபவர்: ஒரு தரமான RC கார் PCBA ஆனது பேட்டரி எதிர்மறை முனையத்திற்கு அருகில் ஒரு புள்ளியில் பிரதான மைதானத்துடன் இணைக்கப்பட்ட தனியான தரைத்தீவில் RF பிரிவை வைக்கிறது.

கிரிஸ்டல் மற்றும் ஆஸிலேட்டர் பிளேஸ்மென்ட்

- 27 MHz படிகத்தை (அல்லது 2.4 GHz க்கு TCXO) மோட்டார் கம்பிகளில் இருந்து குறைந்தது 15 மி.மீ.

- படிகத்தின் கீழ் இயங்கும் டிஜிட்டல் தடயங்கள் இல்லை

- ஆஸிலேட்டரைச் சுற்றி தரை பாதுகாப்பு வளையம் (ஒவ்வொரு 2 மிமீக்கும் தையல் மூலம்)

- சுமை மின்தேக்கிகள் படிக விவரக்குறிப்புடன் பொருந்துகின்றன (±5 pF)

நிலைபொருள் மற்றும் கட்டுப்பாட்டு வளைய வேறுபாடுகள்

வன்பொருள் மட்டும் ஒரு வித்தியாசத்தை ஏற்படுத்தாது. கட்டுப்பாட்டு அல்காரிதம் மந்தமான கார்களில் இருந்து பதிலளிக்கக்கூடிய கார்களை பிரிக்கிறது.

த்ரோட்டில் மற்றும் ஸ்டீயரிங் வளைவுகள்

செயல்படுத்தல்: RC கார் PCBA MCU குறைந்தபட்சம் 1 kHz இல் PID லூப்களை இயக்க வேண்டும். 100 ஹெர்ட்ஸ் சுழல்கள் குறிப்பிடத்தக்க பின்னடைவை உருவாக்குகின்றன. கார்டெக்ஸ்-எம்4 அல்லது அதைப் போன்ற வன்பொருள் பெருக்கி-திரட்சியைப் பயன்படுத்தவும்.

ஃபெயில்சேஃப் மற்றும் டெலிமெட்ரி

- சமிக்ஞை இழப்பு பாதுகாப்பானது-- பாக்கெட்டுகள் இல்லாத 0.5 வினாடிகளுக்குப் பிறகு த்ரோட்டிலை பூஜ்ஜியமாக அமைக்கவும்

- குறைந்த பேட்டரி பாதுகாப்பானது-- 6.0V இல் த்ரோட்டிலை 50% ஆகக் குறைக்கவும், 5.5V இல் வெட்டவும்

- விருப்ப டெலிமெட்ரி-- பேட்டரி மின்னழுத்தம், மோட்டார் வெப்பநிலை, RSSI மீண்டும் டிரான்ஸ்மிட்டருக்கு அனுப்பப்பட்டது

தரமான RC கார் PCBA ஆனது மென்பொருளில் மட்டுமின்றி வன்பொருளிலும் (தனி ஒப்பீட்டாளர்) தோல்வியுற்றது. MCU பூட்டப்பட்டால், வன்பொருள் த்ரோட்டிலை பூஜ்ஜியத்திற்கு இழுக்கிறது.

உற்பத்தி சகிப்புத்தன்மை மற்றும் சோதனை

வெகுஜன உற்பத்தி வேறுபாடுகளை வெளிப்படுத்துகிறது. இறுக்கமான சகிப்புத்தன்மை நிலையான செயல்திறனை உருவாக்குகிறது.

முக்கியமான உற்பத்தி விவரக்குறிப்புகள்

செயல்பாட்டு சோதனை நெறிமுறை

ஒவ்வொரு RC கார் PCBA தேர்ச்சி பெற வேண்டும்:

1. சுமை இல்லாத மோட்டார் சோதனை-- தற்போதைய <1A, கேட்கக்கூடிய சிணுங்கல் இல்லை

2. ஸ்டால் சோதனை-- 2 வினாடிகளுக்கு 30A, வெப்ப நிறுத்தம் இல்லை

3. வரம்பு சோதனை-- 100 மீட்டர் திறந்தவெளியில் ஆண்டெனா கீழே

4. குறுக்கீடு சோதனை-- ஒரே நேரத்தில் 10 பலகைகளை இயக்கவும், சேனல் மோதல் இல்லை

FAQ -- RC கார் PCBA வேறுபாடுகள் பற்றிய பொதுவான கேள்விகள்

Q1: சில RC கார் PCBA வடிவமைப்புகள் விபத்துக்குப் பிறகு இணைவதை ஏன் இழக்கின்றன, மற்றவை அவ்வாறு செய்யவில்லை?

A:வேறுபாடு படிக ஆஸிலேட்டரில் இயந்திர அழுத்தமாகும். காரை நிறுத்தும் ஒரு விபத்து திடீரென்று 200--500 G வேகத் துடிப்பை உருவாக்குகிறது. இந்த அதிர்ச்சி குவார்ட்ஸ் படிகத்தின் அதிர்வு அதிர்வெண்ணை இரண்டு வழிகளில் மாற்றுகிறது:

இயந்திர அழுத்தத்திலிருந்து அதிர்வெண் மாற்றம்-- கிரிஸ்டல் பிளாங்க் தற்காலிகமாக ஜி-ஃபோர்ஸின் கீழ் சிதைந்து, அதன் இணையான அதிர்வு அதிர்வெண்ணை 150 பிபிஎம் வரை மாற்றுகிறது. பெறுநரின் PLL இந்த மாற்றத்தைக் கண்காணிக்க முடியவில்லை என்றால் (பெரும்பாலான குறைந்த விலை வடிவமைப்புகள் 50 ppm பிடிப்பு வரம்பைக் கொண்டுள்ளன), சிதைந்த படிகமானது இப்போது நிரந்தர ஆஃப்செட்டைக் கொண்டிருப்பதால், RC கார் PCBA பூட்டை இழக்கிறது மற்றும் மீண்டும் பெறாது.

சாலிடர் கூட்டு நுண் முறிவுகள்-- சிறிய HC-49S படிகங்கள் (பொம்மை RC இல் பொதுவானவை) கன உலோக உறைகள் உள்ளன. 500 G க்கு கீழ், கேஸ் மந்தநிலை சாலிடர் மூட்டுகளை அழுத்துகிறது. காட்சி பரிசோதனையை கடந்து செல்லும் மைக்ரோ கிராக் இடைப்பட்ட தொடர்பை உருவாக்குகிறது. ஆர்சி கார் பிசிபிஏ இயக்கப்படுகிறது (கிரிஸ்டல் குறைந்த அதிர்வில் வேலை செய்கிறது) ஆனால் மோட்டார் அதிர்வுற்றவுடன் தோல்வியடைகிறது.

தரமான RC கார் PCBA இல் தீர்வு:

- குவார்ட்ஸுக்குப் பதிலாக MEMS ஆஸிலேட்டரை (SiTime அல்லது அதைப் போன்றது) பயன்படுத்தவும். MEMS சாதனங்கள் 50,000 G உயிர்வாழ்கின்றன மற்றும் குறைந்த சக்தியைப் பயன்படுத்துகின்றன.

- குவார்ட்ஸ் கட்டாயமாக இருந்தால், நான்கு-புள்ளி சாலிடரிங் கொண்ட 3.2×2.5 மிமீ பீங்கான் தொகுப்பை (HC-49S அல்ல) பயன்படுத்தவும்.

- ஆஸிலேட்டரின் கீழ் அண்டர்ஃபில் எபோக்சியைச் சேர்க்கவும் (இரண்டு விளிம்புகளில் 0.5 மிமீ பீட் அதிர்ச்சியை உறிஞ்சும்).

நன்கு வடிவமைக்கப்பட்ட RC கார் PCBA ஆனது மீண்டும் மீண்டும் 1-மீட்டர் துளிகள் கான்கிரீட் மீது பிணைப்பை இழக்காமல் தப்பிப்பிழைக்கிறது. அசெம்பிள் செய்யப்பட்ட காரை 1 மீட்டரிலிருந்து 20 முறை இறக்கி சோதனை செய்து, பின்னர் வரம்பை சரிபார்க்கவும். மலிவான வடிவமைப்புகள் 3 அல்லது 4 இல் தோல்வியடையும்.

Q2: MOSFET கேட் டிரைவ் உள்ளமைவு பகுதி த்ரோட்டில் RC கார் PCBA செயல்திறனை எவ்வாறு பாதிக்கிறது?

A:பகுதி த்ரோட்டில் (10--40% கடமை சுழற்சி) பெரும்பாலான RC கார் PCBA வடிவமைப்புகள் அவற்றின் பலவீனங்களை வெளிப்படுத்துகின்றன. இரண்டு கேட் டிரைவ் அளவுருக்கள் ஆதிக்கம் செலுத்துகின்றன:

கேட் சார்ஜ் மற்றும் மில்லர் பீடபூமி-- MOSFET பகுதி த்ரோட்டில் மாறும்போது, ​​Rds(on) இன்னும் அடையப்படாத நேரியல் பகுதியில் (Miller plateau) அதிக நேரம் செலவிடுகிறது. அதிக மொத்த கேட் சார்ஜ் கொண்ட ஒரு MOSFET (Qg > 50 nC) முழுமையாக ஆன் செய்ய 200--300 ns ஆகும். 10% த்ரோட்டில் (20 kHz PWM, 5 µs ஆன்-டைம்), MOSFET 4.7 µsக்கு மட்டுமே முழுமையாக மேம்படுத்தப்படுகிறது. நேரியல் பகுதியில் மீதமுள்ள 300 ns வெப்பத்தை (I × V) எனச் சிதறடிக்கிறது. 20A இல், இது ஒரு சுழற்சிக்கு 300 nsக்கு 20A × 6V = 120W ஆகும் -- 30 வினாடிகளில் சுற்றுப்புற வெப்பநிலையை 40°Cக்கு மேல் உயர்த்த போதுமானது.

கேட் மின்தடை மதிப்பு-- பொம்மை RC கார் PCBA வடிவமைப்புகள் எளிமைக்காக ஒற்றை 100Ω கேட் மின்தடையத்தைப் பயன்படுத்துகின்றன. இது 500 ns உயர்வு நேரங்களை உருவாக்குகிறது. தர வடிவமைப்புகள் தனித்தனி டர்ன்-ஆன் மற்றும் டர்ன்-ஆஃப் ரெசிஸ்டர்களைப் பயன்படுத்துகின்றன: 10Ω டர்ன்-ஆன் (வேகமாக) மற்றும் 100Ω டர்ன்-ஆஃப் (ரிங்கிங்கைக் குறைக்க மெதுவாக). இது 100 ns எழுச்சி நேரத்தை உருவாக்குகிறது, நேரியல் பகுதி இழப்புகளை வியத்தகு முறையில் குறைக்கிறது.

அளவீட்டு வேறுபாடு-- 10 நிமிடங்களுக்கு ஒரு டைனமோமீட்டரில் RC கார் PCBA ஐ 25% த்ரோட்டில் இயக்குவதன் மூலம் சோதிக்கவும். மோசமான வடிவமைப்பு மோட்டார் வெப்பநிலை 90°C மற்றும் MOSFET கேஸ் 110°Cஐக் காட்டும். ஒரு தரமான வடிவமைப்பு (குறைந்த Qg MOSFETகள், தனி கேட் மின்தடையங்கள்) 60 ° C, MOSFET 70 ° C இல் மோட்டாரை இயக்குகிறது. குளிரான பலகை 5× நீண்ட காலம் நீடிக்கும்.

Q3: 100-மீட்டர் RC கார் PCBA மற்றும் 300-மீட்டர் பதிப்பிற்கு இடையே ஆண்டெனா வடிவமைப்பில் என்ன வித்தியாசம்?

A:அதே 2.4 ஜிகாஹெர்ட்ஸ் டிரான்ஸ்மிட்டர் சக்தியை (100 மெகாவாட் சட்ட வரம்பு) பயன்படுத்தும் போது மூன்று ஆண்டெனா வடிவமைப்பு கூறுகள் 200 மீட்டர் வித்தியாசத்தை உருவாக்குகின்றன:

ஆண்டெனா வகை மற்றும் செயல்திறன்-- நிலையான 1.6 மிமீ FR-4 போர்டில் உள்ள PCB ட்ரேஸ் ஆண்டெனா (தலைகீழ்-F) 40--50% செயல்திறனை அடைகிறது (-3 முதல் -4 dBi ஆதாயம்). வெளிப்புற 1/4 அலை மோனோபோல் (31 மிமீ கம்பி) கொண்ட அதே RC கார் PCBA 70--80% செயல்திறனை (-1.5 dBi) அடைகிறது. ஒரு செராமிக் சிப் ஆண்டெனா (எ.கா., ஜோஹன்சன் 2450AT18) பொருத்தப்பட்ட நெட்வொர்க்குடன் 60--65% செயல்திறனை அடைகிறது. 300-மீட்டர் வரம்பிற்கு, செங்குத்தாக வைக்கப்பட்டுள்ள மோனோபோல் ஆண்டெனாவைப் பயன்படுத்தவும் (சேஸின் உள்ளே சுருட்டப்படவில்லை).

தரை விமான அளவு-- ஆண்டெனா கிரவுண்ட் பிளேன் (கவுன்டர்போயிஸ்) குறைந்தபட்சம் λ/4 (31 மிமீ) நீளமாக இருக்க வேண்டும். தரமான RC கார் PCBA வடிவமைப்புகள் RF பிரிவின் கீழ் 35×40 மிமீ திடமான தரைப் பகுதியை ஒதுக்குகின்றன. பொம்மை பலகைகள் பேட்டரி அல்லது மோட்டார் அருகே ஆண்டெனாவை வைக்கின்றன, பயனுள்ள தரை விமானத்தை 15 மிமீக்கு குறைக்கின்றன. இது ஆண்டெனாவை 2.45 GHz ஆக குறைக்கிறது -- உண்மையான அதிர்வு 2.6 GHz ஆக மாறி, 10 dB உணர்திறனை இழக்கிறது.

ஃபீட் லைன் மின்மறுப்பு-- ஒரு மோனோபோல் ஆண்டெனாவிற்கு RF IC இலிருந்து ஆண்டெனா ஃபீட் பாயின்ட்டுக்கு 50Ω டிரான்ஸ்மிஷன் லைன் தேவைப்படுகிறது. இதன் பொருள் 1.6 மிமீ எஃப்ஆர்-4 (மைக்ரோஸ்ட்ரிப்) இல் 1.5 மிமீ அகலம் கொண்ட தடயங்கள் அடியில் ஒரு தொடர்ச்சியான தரை விமானம். தரமான RC கார் பிசிபிஏ இருபுறமும் தரை வழியாக 50Ω ட்ரேஸைப் பயன்படுத்துகிறது. பொம்மை பலகைகள் ஆண்டெனாவை 10 மிமீ நீளம், 0.3 மிமீ ட்ரேஸ் (120Ω) மூலம் தரைத்தளத்தில் ஸ்லாட்டுகளுடன் வழிசெலுத்துகின்றன -- கடத்தப்பட்ட சக்தியில் 40% பிரதிபலிக்கும் மின்மறுப்பு பொருத்தமின்மையை உருவாக்குகிறது.

சரிபார்ப்பு-- 2.45 GHz இல் ஆண்டெனா மின்மறுப்பைக் காட்டும் ஸ்மித் விளக்கப்படத்தை உங்கள் PCBA வழங்குநரிடம் கேளுங்கள். ஒரு நல்ல வடிவமைப்பு 50Ω ± 5Ω ஐக் காட்டுகிறது. மோசமான வடிவமைப்பு 30Ω அல்லது 80Ω ஐக் காட்டுகிறது. அந்த ஒற்றை அளவீடு எந்த உருவகப்படுத்துதலைக் காட்டிலும் மிகத் துல்லியமாக வரம்பு வேறுபாட்டைக் கணிக்கின்றது.

ஒப்பீட்டு அட்டவணை -- Toy vs Hobby RC Car PCBA

ஒரு உயர்ந்த RC கார் PCBA விலையுயர்ந்த கூறுகளைப் பற்றியது அல்ல. இது சரியான கேட் டிரைவ், சரியான ஆண்டெனா வடிவமைப்பு, தோல்வியுற்ற வன்பொருள் மற்றும் இறுக்கமான உற்பத்தி சகிப்புத்தன்மை ஆகியவற்றைப் பற்றியது. MOSFET மாறுதல் இழப்புகள் மற்றும் RF தரை விமானத்தின் அளவு ஆகியவற்றில் கவனம் செலுத்துங்கள் -- இந்த இரண்டு பகுதிகளும் நிஜ-உலக டிரைவிங்கில் மிகவும் குறிப்பிடத்தக்க வித்தியாசத்தை உருவாக்குகின்றன.
