டாஷ் கேம் பிசிபிஏ மேம்பாடு எவ்வாறு உருவாகிறது: சிப் தேர்வு முதல் வெகுஜன உற்பத்தி வரை

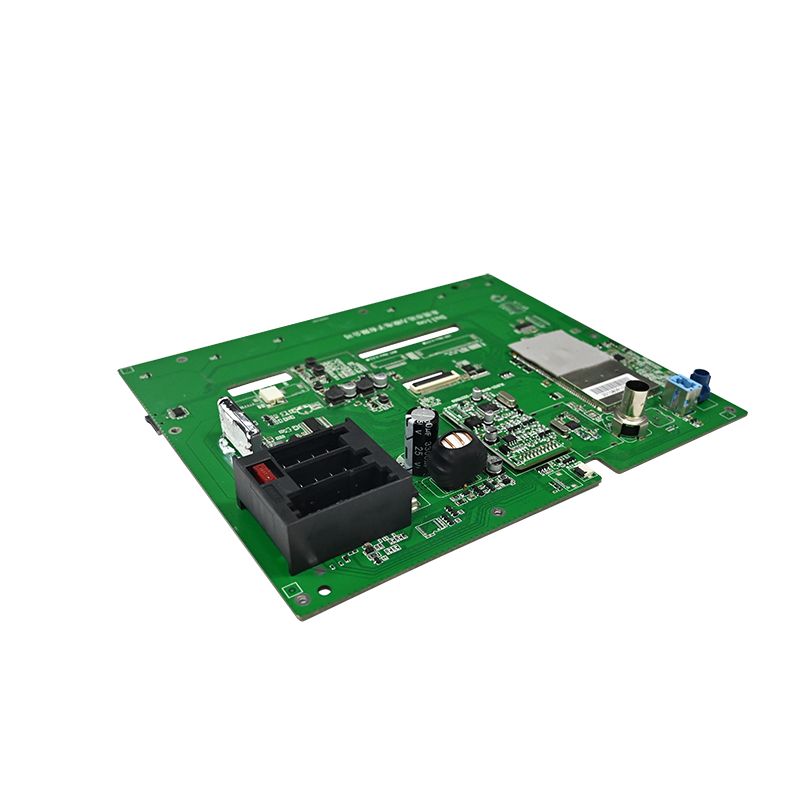

அதன் மையத்தில், ஒரு டாஷ் கேம் அதன் லென்ஸ் அல்லது ஹவுசிங் மூலம் வரையறுக்கப்படவில்லை, ஆனால் அதன் மூலம்பிசிபிஏ(பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி). சிப்செட்டை சரியாகவும், பலகையை நிலையாகவும் பெறுங்கள், நீங்கள் ஏற்கனவே பாதிப் போரில் வெற்றி பெற்றுவிட்டீர்கள். நிஜ உலக தொழில் அனுபவத்திலிருந்து வரைந்து, சிப்செட் தேர்வு, சுற்று வடிவமைப்பு, உற்பத்தி மற்றும் சோதனை ஆகியவற்றை உள்ளடக்கிய நேரடியான வழிகாட்டி இங்கே உள்ளது.

1. சிப்செட் தேர்வு: முதலில் "மூளையை" தேர்வு செய்து, அதைச் சுற்றி உருவாக்கவும்

முக்கிய செயலி PCBA இன் இதயம் ஆகும். இது முடிவு செய்யப்பட்டவுடன், மீதமுள்ள சுற்று, செலவு மற்றும் செயல்திறன் உச்சவரம்பு ஆகியவை பெரும்பாலும் அமைக்கப்பட்டுள்ளன. தற்போது, ​​முக்கிய விருப்பங்கள் ஒவ்வொன்றும் அதன் சொந்த பலங்களைக் கொண்டுள்ளன:

• அம்பரெல்லா: சிறந்த பட செயலாக்கம், சிறந்த பட தரம் மற்றும் உயர் குறியீட்டு திறன் ஆகியவற்றிற்கு பெயர் பெற்றது. உயர்நிலை 4K டாஷ் கேமராக்களுக்கு ஏற்றது, ஆனால் வளர்ச்சி சிக்கலானது மற்றும் BOM செலவுகள் அதிகம்.

• Novatek: தொகுதி அடிப்படையில் சந்தை முன்னணி. நுழைவு நிலை முதல் உயர்நிலை வரையிலான விருப்பங்களுடன் (4K, HDR ஐ ஆதரிக்கிறது) பணத்திற்கான சிறந்த மதிப்பை வழங்குகிறது. பெரும்பாலும் பெருமளவில் உற்பத்தி செய்யப்படும் பொருட்களுக்கான சிறந்த தேர்வு.

• மற்றவை (Hisilicon, Allwinner, முதலியன): குறிப்பிட்ட சந்தைகள் அல்லது செலவு உணர்திறன் தயாரிப்புகளில் பயன்படுத்தப்படுகிறது.

தீர்மானத்தை மட்டும் பார்க்காதீர்கள். உங்கள் உண்மையான தேவைகளை மதிப்பிடவும்: இது முன் மற்றும் பின் இரட்டைப் பதிவை ஆதரிக்கிறதா? குறைந்த ஒளி செயல்திறன் எப்படி இருக்கிறது? உங்களுக்கு ADAS அல்லது AI அம்சங்கள் தேவையா? இவை தேவையான கணினி சக்தி மற்றும் ISP (இமேஜ் சிக்னல் செயலி) திறன்களை தீர்மானிக்கிறது.

பிரதான செயலி தேர்ந்தெடுக்கப்பட்டதும், இந்த முக்கிய சாதனங்களுக்கு கவனம் செலுத்துங்கள்:

• பவர் மேனேஜ்மென்ட்: வாகனச் சக்தி இரைச்சலானது (9V–16V உடன் நிலையற்ற கூர்முனை). நீங்கள் அதிக மின்னழுத்தம், அதிக மின்னோட்டம் மற்றும் தலைகீழ்-துருவப் பாதுகாப்புடன் பரந்த-உள்ளீட்டு மின்னழுத்த DC-DC மாற்றியைப் பயன்படுத்த வேண்டும். பார்க்கிங் பயன்முறை தேவைப்பட்டால், காரின் பேட்டரி வடிந்து போவதைத் தடுக்க குறைந்த மின்னழுத்த கண்டறிதல்/பாதுகாப்புச் சர்க்யூட்டைச் சேர்க்கவும்.

• பட சென்சார்: சோனி IMX தொடர் (எ.கா., IMX335) ஒரு பொதுவான தேர்வாகும். MIPI CSI இடைமுகம் பிரதான செயலியுடன் நன்றாக பொருந்துகிறது என்பதை உறுதிப்படுத்தவும்.

• சேமிப்பகம்: ஃபார்ம்வேர் சேமிப்பகத்திற்கு eMMC ஐயும் வீடியோ சேமிப்பகத்திற்கு TF கார்டு ஸ்லாட்டையும் பயன்படுத்தவும். கார்டு ஸ்லாட்டில் ESD பாதுகாப்பு இருக்க வேண்டும்.

2. சர்க்யூட் டிசைன் அத்தியாவசியங்கள்: குறுக்கீடு எதிர்ப்பு மற்றும் வெப்ப மேலாண்மை ஆகியவை முக்கிய சவால்கள்

டாஷ் கேம்கள் விண்ட்ஷீல்டுகளில் அமர்ந்து, கோடை வெயிலில் சுடுகிறது மற்றும் குளிர்காலத்தில் உறைந்து இருக்கும், இவை அனைத்தும் நிலையான அதிர்வுகளைத் தாங்கும். இது PCBA இலிருந்து மிக உயர்ந்த நிலைத்தன்மை மற்றும் நம்பகத்தன்மையைக் கோருகிறது. வடிவமைப்பு கட்டத்தில் இரண்டு முக்கியமான சிக்கல்கள் கவனிக்கப்பட வேண்டும்:

2.1 வெப்ப மேலாண்மை (வெப்பச் சிதறல்)

4K வீடியோ பதிவின் போது, ​​செயலி மற்றும் சென்சார் சீல் செய்யப்பட்ட உறைக்குள் குறிப்பிடத்தக்க வெப்பத்தை உருவாக்குகின்றன. மோசமான வெப்ப மேலாண்மை அமைப்பு செயலிழப்புகள், பட கலைப்பொருட்கள் மற்றும் துரிதப்படுத்தப்பட்ட கூறு வயதானதற்கு வழிவகுக்கிறது. பயனுள்ள தீர்வுகள் அடங்கும்:

பிரதான செயலியின் கீழ் பெரிய தாமிரம் ஊற்றப்படுகிறது, அடர்த்தியான வெப்ப வழியாக வெப்பத்தை பரப்புவதற்கு உள் மற்றும் கீழ் செப்பு அடுக்குகளுடன் இணைக்கப்பட்டுள்ளது.
வெப்ப மூலங்களை சமமாக விநியோகிப்பதற்கும், உள்ளூர்மயமாக்கப்பட்ட ஹாட்ஸ்பாட்களைத் தவிர்ப்பதற்கும் மூலோபாய கூறுகளை அமைத்தல்.
மெட்டல் ஹவுசிங் அல்லது பிரத்யேக ஹீட் ஸ்ப்ரேடர்களைப் பயன்படுத்தி செயலற்ற குளிர்ச்சிக்காக PCBAஐ வடிவமைத்தல்.

2.2 சிக்னல் ஒருமைப்பாடு மற்றும் EMI/EMC

அதிவேக சிக்னல்கள் (எம்ஐபிஐ, டிடிஆர்) மற்றும் ஆர்எஃப் சிக்னல்கள் (வைஃபை, ஜிபிஎஸ்) ஒரு சிறிய பலகையில் குவிந்துள்ளன. கவனமாக வடிவமைப்பு இல்லாமல், குறுக்கீடு பட இரைச்சல், சட்டத்தின் வீழ்ச்சி அல்லது சமிக்ஞை இழப்பை ஏற்படுத்துகிறது.

மின்மறுப்புக் கட்டுப்பாடு: MIPI, USB மற்றும் பிற அதிவேக வேறுபாடு ஜோடிகளுக்கான 100Ω டிஃபெரன்ஷியல் மின்மறுப்பைக் கணக்கிட்டு கண்டிப்பாகக் கட்டுப்படுத்தவும், மேலும் பிற முக்கிய தடயங்களுக்கு 50Ω ஒற்றை முனை மின்மறுப்பு .
நீளப் பொருத்தம்: சரியான நேரத்தை உறுதிசெய்ய, வேறுபட்ட ஜோடிகளும் DDR தரவுக் குழுக்களும் கண்டிப்பான நீளப் பொருத்தத்தைக் (±10 மைல்களுக்குள்) கொண்டிருக்க வேண்டும்.
காவலர் ட்ரேசிங்: முக்கியமான சமிக்ஞைகளுடன் (கடிகாரம், I2C, ஆடியோ, வீடியோ) வழித்தடத் தடங்கள் மற்றும் தனிமைப்படுத்துவதற்கான தையல் வழிகளைச் சேர்க்கவும்.
லேயர் ஸ்டேக்கப்: திடமான தரைத்தளம் மற்றும் திட சக்தி விமானத்துடன் 4-அடுக்கு அல்லது 6-அடுக்கு PCB ஐப் பயன்படுத்தவும். விமானங்களை கவசமாகப் பயன்படுத்த, உள் அடுக்குகளில் அதிவேக சமிக்ஞைகளை இயக்கவும்.

கூடுதலாக, ESD பாதுகாப்பிற்காக இன்புட் கனெக்டர்களில் TVS டையோட்களை எப்போதும் வைக்கவும், வடிகட்டுவதற்கான பவர் உள்ளீட்டில் ஃபெரைட் மணிகள் மற்றும் மின்தேக்கிகளைச் சேர்க்கவும், அனலாக் மற்றும் டிஜிட்டல் தரை விமானங்களுக்கு இடையே ஒற்றை-புள்ளி பிரித்தலைப் பயன்படுத்தவும். இவை எளிய ஆனால் மிகவும் பயனுள்ள நுட்பங்கள்.

3. உற்பத்தி மற்றும் தரக் கட்டுப்பாடு: வெகுஜன உற்பத்திக்கு முன் கேட் கீப்பர்கள்

ஒரு நல்ல வடிவமைப்பு பாதி கதை மட்டுமே. நம்பகமான பிசிபிஏவை அனுப்ப, முழுமையான உற்பத்தி மற்றும் சோதனை செயல்முறைகள் பேச்சுவார்த்தைக்குட்பட்டவை அல்ல.

• SMT அசெம்பிளி மற்றும் AOI ஆய்வு: புகழ்பெற்ற தொழிற்சாலைகள் சாலிடர் பேஸ்ட் தரம், BGA மற்றும் 0402 கூறுகளுக்கான அதிவேக பிக்-அண்ட்-பிளேஸ் இயந்திரங்கள் மற்றும் சாலிடரிங் குறைபாடுகளை (பிரிட்ஜிங், குளிர் மூட்டுகள், காணாமல் போன கூறுகள்) கண்டறிய AOI (தானியங்கி ஆப்டிகல் இன்ஸ்பெக்ஷன்) ஆகியவற்றை ஆய்வு செய்ய 3D SPI ஐப் பயன்படுத்துகின்றன.

• FCT (செயல்பாட்டு சர்க்யூட் சோதனை): PCBA ஐ இயக்கி, ஒவ்வொரு செயல்பாட்டையும் சோதிப்பதன் மூலம் உண்மையான டாஷ் கேம் செயல்பாட்டை உருவகப்படுத்தவும்: ரெக்கார்டிங், ஆடியோ, ஜிபிஎஸ் சிக்னல் பெறுதல், பொத்தான் பதில் மற்றும் காட்சி வெளியீடு.

• பர்ன்-இன் டெஸ்ட் (ஏஜிங் டெஸ்ட்): அதிக வெப்பநிலை, அதிக ஈரப்பதம் அறையில் பல முதல் பத்து மணி நேரம் வரை தொடர்ந்து PCBAஐ இயக்கவும். இது மறைந்த குறைபாடுகளை வெளிப்படுத்துகிறது (இடைப்பட்ட சாலிடர் மூட்டுகள் அல்லது வெப்ப நிலையற்ற கூறுகள் போன்றவை) மற்றும் நீண்ட கால நம்பகத்தன்மையை உறுதி செய்வதற்கான ஒரு முக்கியமான படியாகும்.

நம்பகமான ஒன்றை உருவாக்குதல்டாஷ் கேம் பிசிபிஏஒரு முறையான பொறியியல் முயற்சி. இது ஒரு சமநிலைப்படுத்தும் செயல்-செயல்திறன், செலவு, உடல் அளவு, வெப்பச் சிதறல் மற்றும் நீண்ட கால நம்பகத்தன்மை ஆகியவற்றுக்கு இடையே இனிமையான இடத்தைக் கண்டறிகிறது. இந்த நடைமுறைக் கருத்தாய்வுகளை முன்னரே நிவர்த்தி செய்வதன் மூலம், நீங்கள் பல பொதுவான இடர்பாடுகளைத் தவிர்த்து, வெற்றிகரமான தயாரிப்பு வெளியீட்டிற்கான உங்கள் பாதையை நெறிப்படுத்தலாம்.
