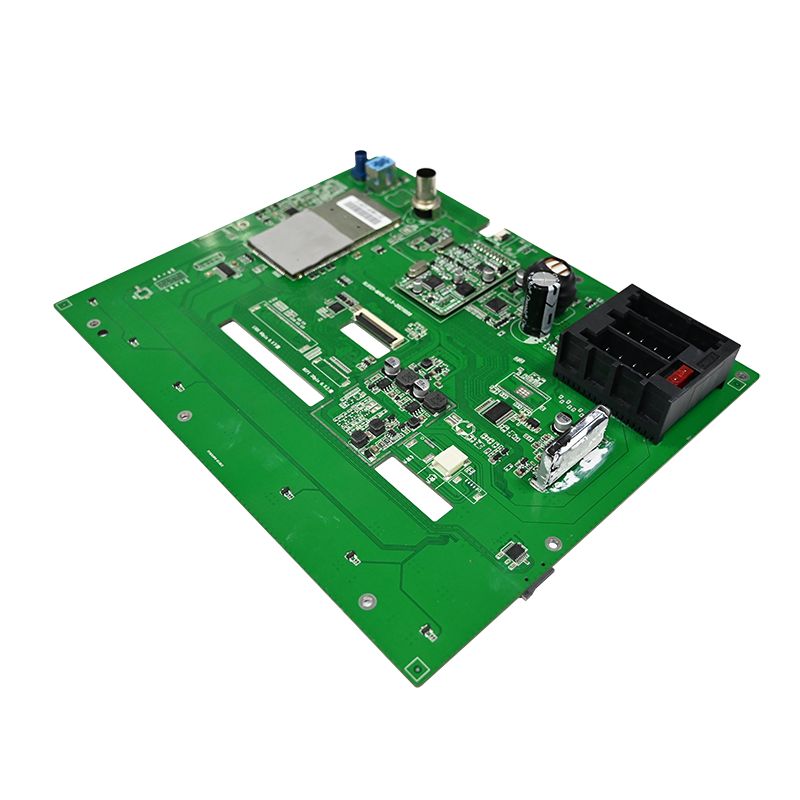

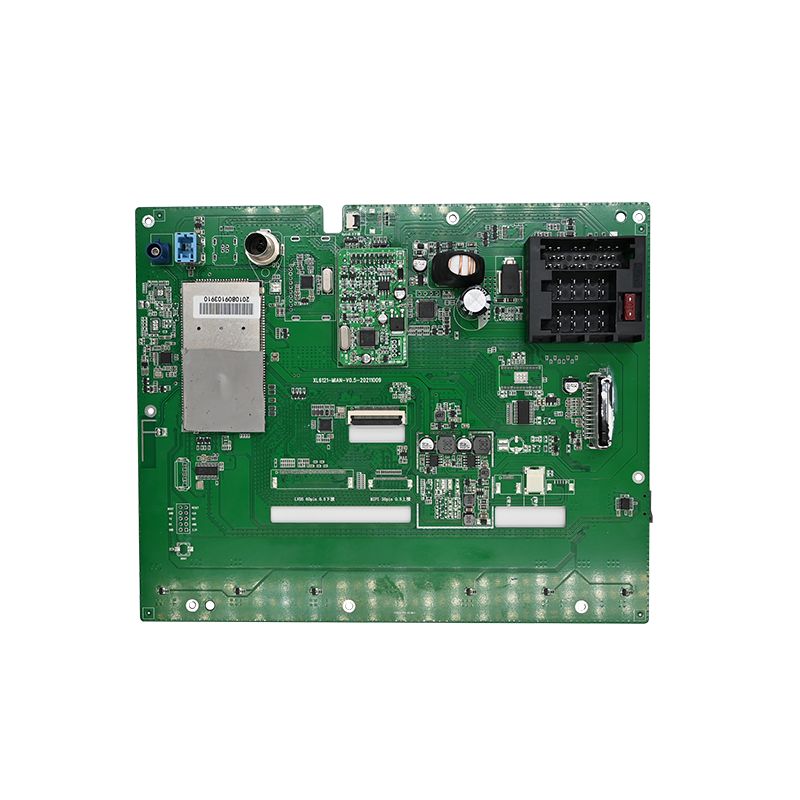

டாஷ் கேம் பிசிபிஏ

டாஷ் கேம் PCBA க்கான முக்கிய தர விவரக்குறிப்புகள்

கூறு ஆதாரத்திற்கு முன் இந்த அளவுருக்களை வரையறுக்கவும். ஒவ்வொரு முடிவும் வெப்ப மற்றும் அதிர்வு தேவைகளிலிருந்து பாய்கிறது.

வாகன பயன்பாட்டிற்கான செயல்பாட்டு சூழல்

வெப்ப மேலாண்மை பட்ஜெட்

முக்கியமானவை: அனைத்து மின்னாற்பகுப்பு மின்தேக்கிகளையும் 105°C இல் 50% மின்னழுத்த மதிப்பீட்டிற்கு மாற்றவும். 5V ரயிலில் 6.3V தொப்பி 6 மாதங்களுக்குள் தோல்வியடைகிறது.

உயர்தர டாஷ் கேம் PCBA க்கான கூறு தேர்வு

நல்ல தரமானது வாகன தர உதிரிபாகங்களுடன் தொடங்குகிறது. நுகர்வோர் தர கூறுகள் துறையில் தோல்விகளை ஏற்படுத்துகின்றன.

பட சென்சார் மற்றும் லென்ஸ் அசெம்பிளி

உலகளாவிய ரீசெட் இல்லாமல் ஷட்டர் சென்சார்களை ரோலிங் செய்வதைத் தவிர்க்கவும். வேகமான இயக்கம் வளைவை உருவாக்குகிறது, இது தட்டுகளை படிக்க முடியாததாக ஆக்குகிறது.

செயலி மற்றும் நினைவக கட்டமைப்பு

நம்பகத்தன்மை விதி: DDR நினைவக குறிப்பு மின்னழுத்தத்திற்கு (VREF) ஒரு தனி LDO ஐப் பயன்படுத்தவும். மின்தடை பிரிப்பான் வழியாக அதை VDD உடன் இணைப்பது 70 ° C க்கு மேல் பிட் ஃபிலிப்களை ஏற்படுத்துகிறது.

பவர் சப்ளை செயின் (மிக முக்கியமான)

ஒரு டாஷ் கேம் பிசிபிஏ வேறு எங்கும் இல்லாத அளவுக்கு இங்கே தோல்வியடைகிறது.

12V உள்ளீட்டில் 100 kHz இல் 200 mVpp சிற்றலை உட்செலுத்தவும். வீடியோவில் கிடைமட்ட பட்டைகள் எதுவும் காட்டப்படக்கூடாது.

சிக்னல் ஒருமைப்பாடு மற்றும் வெப்ப பரவலுக்கான PCBA லேஅவுட்

ஒரு டாஷ் கேம் PCBA நம்பகத்தன்மையுடன் பதிவுசெய்கிறதா அல்லது ட்ராஃபிக்கில் பூட்டப்படுகிறதா என்பதை லேஅவுட் தீர்மானிக்கிறது.

லேயர் ஸ்டாக் பரிந்துரை (குறைந்தபட்சம் 6 அடுக்கு)

முக்கியமான ரூட்டிங் விதிகள்

DDR3L தடயங்கள் – 50Ω ±10% மின்மறுப்பு, குழு 8 தடயங்கள் 0.5 மிமீ நீளத்திற்குள்
MIPI CSI (Sensor to SoC) – வேறுபட்ட ஜோடிகள், நீளம் பொருந்தவில்லை <0.2 மிமீ
SD கார்டு ஸ்லாட் – ஓவர்ஷூட் கன்ட்ரோலுக்கு SoC க்கு அருகில் தொடர் 22Ω ரெசிஸ்டர்கள்
கிரிஸ்டல் (27 மெகா ஹெர்ட்ஸ்) – தரையிறக்கப்பட்ட வழியாக பாதுகாப்பு வளையம், கீழே பவர் பிளேன் இல்லை

நிலைத்தன்மைக்கான உற்பத்தி செயல்முறை கட்டுப்பாடுகள்

உயர்தர டாஷ் கேம் PCBA க்கு ஒவ்வொரு வரியிலும் புள்ளியியல் செயல்முறை கட்டுப்பாடு (SPC) தேவைப்படுகிறது.

சாலிடர் பேஸ்ட் மற்றும் ரிஃப்ளோ

ஆப்டிகல் மற்றும் எக்ஸ்ரே ஆய்வு

AOI (தானியங்கி ஆப்டிகல்) - கூறு துருவமுனைப்பு, சாலிடர் பிரிட்ஜ்கள், உயர்த்தப்பட்ட தடங்கள் ஆகியவற்றைச் சரிபார்க்கிறது
AXI (X-ray) – BGA தொகுப்புகளுக்கு (SoC மற்றும் DRAM) கட்டாயம். பந்தின் கீழ் வெற்றிட விகிதம் < 25%
ICT (இன்-சர்க்யூட் சோதனை) - ஃபார்ம்வேர் ஃபிளாஷ் ஆவதற்கு முன் பவர் ரெயில்கள், கடிகாரங்கள் மற்றும் ரீசெட் சிக்னல்களை சரிபார்க்கிறது

வெகுஜன உற்பத்திக்கு முன் சரிபார்ப்பு சோதனைகள்

ஒவ்வொரு டாஷ் கேம் PCBA வடிவமைப்பும் இந்த ஆறு சோதனைகளில் தேர்ச்சி பெற வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள் - டாஷ் கேம் PCBA தரம் பற்றிய பொதுவான கேள்விகள்

Q1: 6 மாதங்கள் பார்க்கிங் பயன்முறையில் பல டாஷ் கேம் PCBA வடிவமைப்புகள் ஏன் தோல்வியடைகின்றன?
ப: அதிக வெப்பத்தில் தொடர்ச்சியான டாப்-ஆஃப் சார்ஜிங்கினால் சூப்பர் கேபாசிட்டர் அல்லது பேட்டரி சிதைவுதான் முதன்மை தோல்வி. பார்க்கிங் பயன்முறையானது 60-80°C விண்ட்ஷீல்ட் வெப்பநிலையில் தினசரி 12+ மணிநேரங்களுக்கு டாஷ் கேம் PCBA செயலில் இருக்கும். மூன்று குறிப்பிட்ட தோல்விகள் ஏற்படுகின்றன:
1.Supercapacitor ESR உயர்வு – ஸ்டாண்டர்ட் 2.7V/10F கேப்கள் 70°C வெப்பநிலையில் 2000 மணி நேரத்திற்குப் பிறகு 50 mΩ இலிருந்து 1Ωக்கு சமமான தொடர் எதிர்ப்பை அதிகரிக்கின்றன. இது பற்றவைப்பு துண்டிக்கப்படும் போது இறுதி கோப்பு பறிப்பைத் தடுக்கிறது. ஆரம்ப ESR <30 mΩ உடன் 85°C இல் மதிப்பிடப்பட்ட வாகன சூப்பர்கேப்களைப் பயன்படுத்தவும்.
2.LDO வெப்ப பணிநிறுத்தம் – 3.3V LDO நிறுத்தப்பட்டிருக்கும் போது இயக்கத்தைக் கண்டறிவதற்கான சக்தியை அளிக்கிறது. பிரத்யேக பக் கன்வெர்ட்டர் இல்லாமல் (LDO க்கு 90% செயல்திறன் மற்றும் 60%), சந்திப்பு வெப்பநிலை 125°C ஐ விட அதிகமாக உள்ளது. ஸ்ப்ரெட் ஸ்பெக்ட்ரம் கொண்ட ஒத்திசைவான பக்கிற்கு மாறவும்.
3.RTC பேட்டரி கசிவு – காயின் செல் பேக்கப் பேட்டரிகள் (CR1220) எலக்ட்ரோலைட்டை 80°Cக்கு மேல் கசிந்து, அருகிலுள்ள தடயங்களை அரிக்கிறது. RTC காப்புப்பிரதிக்கு 0.1F சூப்பர் கேபாசிட்டரை மாற்றவும் - கசிவு ஆபத்து இல்லை.
50°C அடுப்பில் 4 மணி நேரம் கழித்து, தெர்மல் கேமரா மூலம் பார்க்கிங் பயன்முறையை எப்போதும் சரிபார்க்கவும்.

Q2: டாஷ் கேமராக்களில் பிசிபிஏ கூறுகளை வைப்பது இரவு வீடியோ தரத்தை எவ்வாறு பாதிக்கிறது?
ப: உபகரண இடமானது, இமேஜ் சென்சாரின் அனலாக் பவர் மற்றும் கடிகாரக் கோடுகளில் மின் இரைச்சல் இணைப்பில் பாதிப்பை ஏற்படுத்துகிறது. மூன்று வேலை வாய்ப்பு விதிகள் நேரடியாக இரவு காட்சிகளை பாதிக்கின்றன:
சென்சாரிலிருந்து 30 மிமீ தொலைவில் ரெகுலேட்டர்களை மாற்றவும் – டிசி-டிசி கன்வெர்ட்டரில் இருந்து 2 மெகா ஹெர்ட்ஸ் சிற்றலை சென்சாரின் 2.8 வி அனலாக் ரெயிலில் ட்ரேஸ்கள் இணையாக இயங்கினால் இணைக்கப்படும். ஸ்பெக்ட்ரம் பகுப்பாய்வி மூலம் அளவிடவும் - பிக்சல் கடிகார அதிர்வெண்ணில் -85 dBV க்கு மேல் உள்ள எந்தத் தூண்டுதலும் குறைந்த வெளிச்சத்தில் செங்குத்து பேண்டிங்கை உருவாக்குகிறது.
MIPI லேன்களில் இருந்து டிஜிட்டல் I/O ஐப் பிரிக்கவும் – SD கார்டு டேட்டா லைன்கள் (200 MHz ஹார்மோனிக்ஸ் வரை) அருகிலுள்ள லேயர்களில் ரூட் செய்யும் போது வித்தியாசமான MIPI கடிகாரத்தில் பரவுகிறது. SDIO மற்றும் MIPI பகுதிகளுக்கு இடையே வேலி வழியாக ஒரு அடித்தளத்தைச் சேர்க்கவும்.
1 மிமீ சென்சாருக்குள் துண்டிக்கும் தொப்பிகளை வைக்கவும் – ஒவ்வொரு பவர் பின்னிலும் 4.7 µF பீங்கான் தொப்பி அதிக அதிர்வெண் சத்தத்தை உறிஞ்சும். 2 மிமீக்கு மேல் உள்ள தொப்பிகள் சத்தத்தை 15 dB அதிகரிக்கிறது, நிழல்களில் கிடைமட்ட கோடுகளாக தெரியும்.
நன்கு அமைக்கப்பட்ட டாஷ் கேம் PCBA ஆனது சுத்தமான இரவு வீடியோவை உருவாக்குகிறது, அங்கு உரிமத் தகடுகள் 5 லக்ஸில் படிக்க முடியும். மோசமான தளவமைப்பு தடயவியல் மதிப்பாய்வில் தோல்வியுற்ற கலைப்பொருட்களைச் சேர்க்கிறது.

Q3: முன் மற்றும் பின்புற கேமராக்களுக்கு ஒரே டேஷ் கேம் PCBA ஐப் பயன்படுத்தலாமா?
ப: இல்லை, ஃபார்ம்வேர் மூலம் மட்டும் தீர்க்க முடியாத மூன்று வன்பொருள் வேறுபாடுகள் காரணமாக:
லென்ஸ் ஃபோகஸ் தூரம் – முன் கேமராக்களுக்கு இன்ஃபினிட்டி ஃபோகஸ் (3 மீட்டர் முதல் அடிவானம் வரை) தேவை. ஹேட்ச்பேக் இன்டீரியர்களுக்கு பின்புற கேமராக்களுக்கு நெருக்கமான கவனம் (0.5 மீட்டர் முதல் பம்பர் வரை) தேவை. லென்ஸ் பீப்பாய் உயரம் 1.2 மிமீ வேறுபடுகிறது. சரிசெய்யக்கூடிய லென்ஸ் வைத்திருப்பவர் கொண்ட ஒரு பொதுவான PCBA இரண்டு பிரத்யேக வடிவமைப்புகளுக்கு மேல் செலவாகும்.
பட சென்சார் நோக்குநிலை – முன்பக்க கேமராக்கள் நிமிர்ந்து பொருத்தப்பட்டுள்ளன. பின்புற கேமராக்கள் பெரும்பாலும் தலைகீழாக (ஹெட்லைனர் முதல் கண்ணாடி வரை) ஏற்றப்படும். சென்சார் மேலிருந்து கீழாக பிக்சல்களைப் படிக்கிறது. படத்தை டிஜிட்டல் முறையில் புரட்டுவது 1-ஃபிரேம் தாமதத்தை (30 fps இல் 33 ms) சேர்க்கிறது, இதனால் இரட்டை சேனல் பதிவுகளில் ஒத்திசைவு பொருந்தாது. பதிவு அமைப்பு வழியாக வன்பொருள் புரட்டுவதற்கு வெவ்வேறு சென்சார் உள்ளமைவு கோப்புகள் தேவை.
வெப்பச் சூழல் – முன்பக்க கண்ணாடியில் முன்பக்கத்தை விட 30% குறைவான சூரிய சுமை கிடைக்கும். ஆக்ரோசிவ் பவர் த்ரோட்லிங் கொண்ட முன்-உகந்த PCBA ஆனது, பின்புறத்தில் குளிர்ச்சியை ஒருபோதும் ஈடுபடுத்தாது, இது மின்தேக்கி வயதான பொருத்தமின்மைக்கு வழிவகுக்கும். இரண்டு வருட செயல்பாட்டின் முன் அலகு பின்புறம் தோல்வியடையும்.
அதற்கு பதிலாக, இரண்டு மெஸ்ஸானைன் சென்சார் போர்டுகளுடன் பொதுவான மதர்போர்டை வடிவமைக்கவும். அடிப்படை டாஷ் கேம் PCBA செயலி மற்றும் சக்தியைக் கொண்டுள்ளது. ஒவ்வொரு சென்சார் போர்டுக்கும் அதன் சொந்த லென்ஸ் மவுண்ட், ஓரியண்டேஷன் பின்கள் மற்றும் தெர்மல் பேட் தடிமன் உள்ளது. இந்த அணுகுமுறை படத்தின் தரத்தை பாதுகாக்கும் போது மொத்த SKU களையும் குறைக்கிறது.

நல்ல தரத்திற்கான உற்பத்தி விளைச்சல் இலக்குகள்

ஒரு நல்ல தரமான டாஷ் கேம் PCBA மூன்று வருட தினசரி வெப்பநிலை மாற்றங்கள், அதிர்வு மற்றும் மின்னழுத்த மாறுதல்கள் ஆகியவற்றைத் தக்கவைக்கிறது. ஆட்டோமோட்டிவ் டிரேடிங்குடன் வடிவமைக்கவும், தெர்மல் இமேஜிங் மூலம் சரிபார்க்கவும், மேலும் ஒவ்வொரு தயாரிப்பையும் தணிக்கை செய்யவும். இந்த அணுகுமுறை முக்கியமான தருணத்தைப் படம்பிடிக்கும் டாஷ் கேமராக்களை வழங்குகிறது.
