கிரவுண்டிங் பிட்ஃபால்ஸ் மற்றும் ஸ்க்ரூ டிப்ரிஸ்: உயர் நம்பகத்தன்மை கொண்ட மோட்டார் கட்டுப்பாட்டு PCBAகளுக்கான வடிவமைப்பு வழிகாட்டுதல்கள்

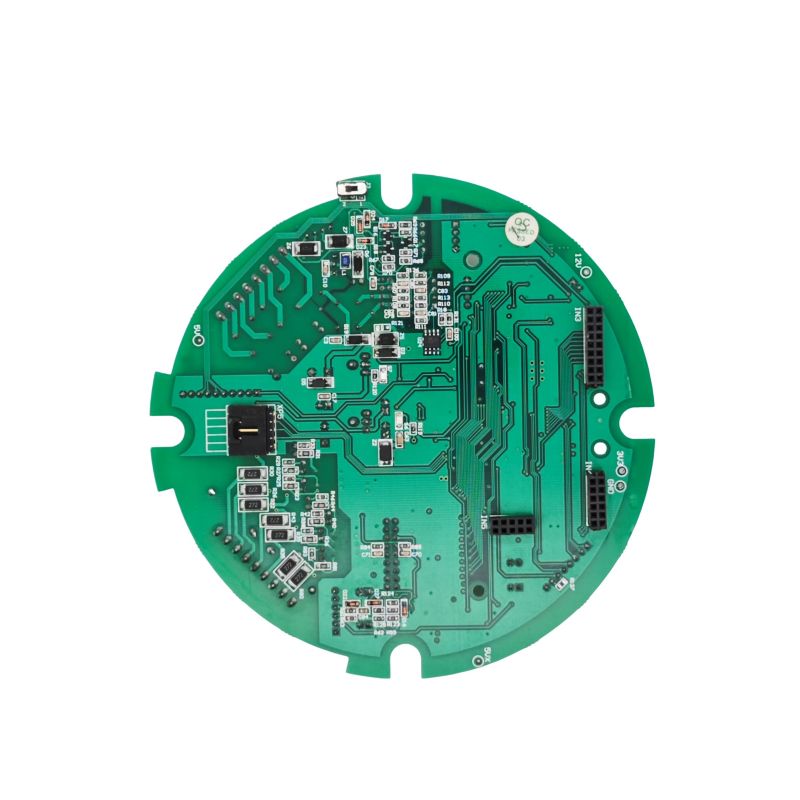

மோட்டார் கட்டுப்பாடு PCBA (பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி) என்பது தொழில்துறை ஆட்டோமேஷன், ரோபாட்டிக்ஸ், புதிய ஆற்றல் வாகனங்கள் மற்றும் ஸ்மார்ட் ஹோம் அப்ளையன்ஸ்களில் துல்லியமான இயக்கக் கட்டுப்பாட்டின் மையமாக உள்ளது. இந்த நடைமுறை வழிகாட்டி கட்டிடக்கலை தேர்வு, PCB தளவமைப்பு, அசெம்பிளி மற்றும் சரிபார்ப்பு ஆகியவற்றிலிருந்து முக்கிய நுண்ணறிவுகளை ஒருங்கிணைக்கிறது, பொறியாளர்கள் மற்றும் தயாரிப்பு மேலாளர்கள் பொதுவான குறைபாடுகளைத் தவிர்க்க உதவுகிறது மற்றும் முன்மாதிரியிலிருந்து அதிக அளவு உற்பத்திக்கு மென்மையான மாற்றத்தை உறுதி செய்கிறது.

1. வடிவமைப்பு கட்டம்: கட்டிடக்கலை மற்றும் கூறு தேர்வு

1.1 தனிப்பயன் எதிராக நிலையான தீர்வுகள்

திட்டத் தொடக்கத்தில், தனிப்பயன் PCBA  அல்லது ஆஃப்-தி-ஷெல்ஃப் ஸ்டாண்டர்ட் மாட்யூலைப் பின்பற்ற வேண்டுமா என்பதை மதிப்பிடவும். தனிப்பயன் பிசிபிஏ அதிக முன்பணம் என்ஆர்இ (தொடர்ந்து நிகழாத பொறியியல்) செலவுகளைச் சந்திக்கும் போது, ​​அது குறிப்பிட்ட மோட்டார் வகைகளுக்கு-பிஎல்டிசி, ஸ்டெப்பர் அல்லது சர்வோ-மற்றும் துல்லியமான செயல்திறன் இலக்குகளை (எ.கா., வேகம்/முறுக்கு துல்லியம் ±0.5%க்குள்) மேம்படுத்துகிறது. தனிப்பயன் தீர்வுகள் சிறந்த கணினி ஒருங்கிணைப்பு திறன் (பெரும்பாலும் 95% அதிகமாக) மற்றும் கடுமையான இயக்க நிலைமைகளின் கீழ் நீண்ட கால நம்பகத்தன்மையை வழங்குகின்றன.

1.2 கோர் சிப்செட் மற்றும் டோபாலஜி தேர்வு

• செயலி: பிரத்யேக மோட்டார்-கட்டுப்பாட்டு சாதனங்களுடன் கூடிய 32-பிட் MCU (எ.கா., ARM Cortex-M4 கோர்) நிகழ்நேர பதிலுடன் ஃபீல்ட்-ஓரியண்டட் கண்ட்ரோல் (FOC) போன்ற கணக்கீட்டு தீவிர அல்காரிதங்களைக் கையாள கடுமையாகப் பரிந்துரைக்கப்படுகிறது.

• இயக்கி மற்றும் சக்தி நிலை:

• உயர்-ஒருங்கிணைப்பு வடிவமைப்புகளுக்கு, கேட் டிரைவர்கள் மற்றும் பவர் எஃப்இடிகளை இணைக்கும் முழுமையாக ஒருங்கிணைக்கப்பட்ட BLDC இயக்கி ICகளை (எ.கா., TI MCF831xC தொடர்) தேர்வு செய்யவும். இது வெளிப்புற மின்சுற்றுகளை எளிதாக்குகிறது, ஆனால் கவனமாக துண்டிக்க வேண்டும்—ஒரு டேட்டாஷீட்டில் நிலையான செயல்பாட்டை உறுதிசெய்ய குறைந்தது ஐந்து முக்கியமான மின்தேக்கிகள் (VM-PGND, CPH-CPL போன்றவை) வைக்கப்பட வேண்டும்.

• உயர்-பவர் பயன்பாடுகளுக்கு (எ.கா., >50A), பிரத்யேக கேட் டிரைவர்களுடன் தனித்தனி MOSFETகள்/IGBTகள் விரும்பப்படுகின்றன. அதிக மாறுதல் அதிர்வெண்கள் மற்றும் குறைக்கப்பட்ட இழப்புகளை அடைய பரந்த-பேண்ட்கேப் சாதனங்களை (SiC அல்லது GaN) கருதுங்கள்.

2. பிசிபி லேஅவுட்: சத்தம் அடக்குதல் மற்றும் வெப்ப மேலாண்மை கலை

மோட்டார் கண்ட்ரோல் போர்டு என்பது இயல்பாகவே கலப்பு-சிக்னல் மற்றும் சக்தி-தீவிர அசெம்பிளி ஆகும். மோசமான தளவமைப்பு EMC தோல்விகள் மற்றும் புல வருவாய்களுக்கு முக்கிய காரணமாகும்.

2.1 சர்க்யூட் பார்டிஷனிங் மற்றும் கிரவுண்டிங் உத்தி (முக்கியமானது)

கோல்டன் ரூல்: சிக்னல் தரையிலிருந்து பவர் தரையை உடல் ரீதியாக தனிமைப்படுத்தவும்.

• மண்டலம்: PCBயை மூன்று வெவ்வேறு பகுதிகளாகப் பிரிக்கவும்:

• சத்தமில்லாத மண்டலம்: பவர் இன்வெர்ட்டர், ரிலேக்கள் மற்றும் கேட் டிரைவ் லூப்கள்.

• டிஜிட்டல் மண்டலம்: MCU, தொடர்பு இடைமுகங்கள் (CAN, UART, SPI).

• அனலாக் மண்டலம்: தற்போதைய/மின்னழுத்த உணர்திறன், குறியாக்கி/தீர்வு உள்ளீடுகள். அதிக அதிர்வெண் PWM தடயங்களை உணர்திறன் அனலாக் பின்னூட்டப் பாதைகளிலிருந்து விலக்கி வைக்கவும்.

• அடிப்படை நடைமுறைப்படுத்தல்:

• ஒற்றை-புள்ளி தரையிறக்கம் அல்லது பிளவு-தரையில்-தளம் அணுகுமுறையை ஏற்கவும்.

• ஏடிசி ரெஃபரன்ஸ் பின்னுக்கு அருகில் ஒரு புள்ளியில் டிஜிட்டல் மற்றும் அனலாக் மைதானங்களை இணைக்கவும்.

• பவர் கிரவுண்டை (சத்தம்) தனிமைப்படுத்தி, குறைந்த மின்மறுப்பு பாதை வழியாக கணினி நட்சத்திர-கிரவுண்ட் புள்ளியுடன் இணைக்கவும், பெரிய நிலையற்ற நீரோட்டங்கள் கட்டுப்பாட்டு சமிக்ஞைகளை சிதைப்பதைத் தடுக்கிறது.

• ஸ்டாக்-அப் பரிந்துரை: பட்ஜெட் அனுமதிக்கும் போது 4-அடுக்கு போர்டு சிறந்தது. குறைந்த தூண்டல் திரும்பும் பாதைகள் மற்றும் உள்ளார்ந்த கவசத்தை வழங்க, முதன்மை கூறு பக்கத்திற்கு அருகில் உள்ள பிரத்யேக தரை அடுக்குகளைப் பயன்படுத்தவும். 2-அடுக்கு வடிவமைப்புகளுக்கு, விரிவான தரை வெள்ளத்தைப் பயன்படுத்தவும் மற்றும் சக்தி தடயங்களை முடிந்தவரை குறுகியதாகவும் அகலமாகவும் வைத்திருங்கள்.

2.2 பவர் லூப்கள் மற்றும் வெப்பச் சிதறல்

• ட்ரேஸ் அகலம் மற்றும் லூப் பகுதி: DC பஸ் மற்றும் மூன்று-கட்ட வெளியீட்டு தடயங்கள் உயர் di/dt தாங்கும் வகையில் குறுகியதாகவும் அகலமாகவும் இருக்க வேண்டும். ஒட்டுண்ணித் தூண்டலைக் குறைக்க, கேட்-டிரைவ் சிக்னல் ஜோடிகள் இணையாகவும் தொடர்புடைய MOSFET மூல முனையங்களுக்கு நெருக்கமாகவும் இயங்க வேண்டும்.

• வெப்ப மேலாண்மை: ஆற்றல் சாதனங்களில் இருந்து உள் செப்பு விமானங்கள் அல்லது கீழ்-அடுக்கு ஹீட்ஸின்க் பேட்களுக்கு வெப்பத்தை திறமையாக கடத்துவதற்கு தெர்மல் வயாஸைப் பயன்படுத்தவும். துணை ஹீட்ஸின்க் இணைப்பை இயக்க, அதிக மின்னோட்டப் பாதைகளில் சாலிடர்-மாஸ்க் திறப்புகளை (தாமிரம் வெளிப்படும்) பயன்படுத்தவும்.

3. அசெம்பிளி மற்றும் உற்பத்தி: கவனிக்கப்படாத இன்னும் முக்கியமான விவரங்கள்

3.1 BOM திட்டமிடலில் சப்ளை-செயின் மீள்தன்மை

BOM (பில் ஆஃப் மெட்டீரியல்ஸ்) இறுதி செய்யப்படுவதற்கு முன், MCUகள் மற்றும் தகவல் தொடர்பு டிரான்ஸ்ஸீவர்கள் போன்ற லாங்-லீட் பொருட்களுக்கான விநியோக இடர் மதிப்பீட்டைச் செய்யவும். சாத்தியமான இடங்களில், ஒற்றை மூல சப்ளையர் இடையூறுகளால் உற்பத்தி நிறுத்தங்களைத் தவிர்க்க, தளவமைப்பில் பின்-இணக்கமான மாற்று கால்தடங்களை முன்பதிவு செய்யவும்.

3.2 திருகு கட்டும் தூய்மை (அடிக்கடி ஆனால் புறக்கணிக்கப்படும் தோல்வி முறை)

மோட்டார் கன்ட்ரோலர் பிசிபிஏ அசெம்பிளி செய்யும் போது, திருகுகள் மூலம் எடுத்துச் செல்லப்படும் உலோகக் குப்பைகள், ஷார்ட் சர்க்யூட்கள் மற்றும் இன்சுலேஷன் சிதைவை ஏற்படுத்தும் ஒரு மறைக்கப்பட்ட கொலையாளியாகும்.

• ஆபத்து: அதிர்வுறும் ஸ்க்ரூ ஃபீடர்களில் இருந்து உலோகத் துகள்கள் அதிக அடர்த்தி கொண்ட IC ஊசிகளின் மீது அல்லது அருகில் உள்ள தடயங்களுக்கு இடையில் விழலாம்.

• எதிர் நடவடிக்கைகள்:

• உராய்வு-தூண்டப்பட்ட துகள் உற்பத்தியைக் குறைக்க, பாரம்பரிய அதிர்வு கிண்ண ஊட்டிகளை படி-வகை ஃபீடர்களுடன் மாற்றவும்.

• கட்டும் படிக்கு முன், வெற்றிட தூசி அகற்றும் நிலையத்தை அறிமுகப்படுத்தவும்.

• நிகழ்நேர முறுக்குவிசை மற்றும் கோணக் கண்காணிப்புடன் கூடிய ஸ்மார்ட் எலக்ட்ரிக் ஸ்க்ரூடிரைவர்களைப் பயன்படுத்தவும்.

4. சோதனை மற்றும் சரிபார்ப்பு: "இது சுழல்கிறதா?"

1. செயல்பாட்டு சோதனை (FCT): ஏற்றப்பட்ட நிலைமைகளின் கீழ், அதிக மின்னோட்டம் மற்றும் அதிக வெப்பநிலை பாதுகாப்பின் மறுமொழி நேரத்தைச் சரிபார்க்கவும்-எ.கா., இயக்கி நிறுத்தம் <10µsக்குள் தூண்டப்படுவதை உறுதிசெய்தல். வோல்டேஜ் டிப்ஸின் போது டைனமிக் பவர் டிரேட்டிங் லாஜிக்கை சரிபார்க்கவும்.

2. மின்காந்த இணக்கத்தன்மை (EMC) முன் இணக்கம்: நடத்தப்பட்ட மற்றும் கதிர்வீச்சு உமிழ்வுகள் (CE/RE) பொதுவான வலி புள்ளிகள். தோல்விகள் ஏற்பட்டால், பவர் உள்ளீட்டில் சரியாக மதிப்பிடப்பட்ட டிவிஎஸ் டையோடு மற்றும் காமன்-மோட் சோக் வைக்கப்பட்டுள்ளதா என்பதை முதலில் சரிபார்த்து, கேட் ரெசிஸ்டர்களை சரிசெய்வதன் மூலம் PWM ஸ்விட்சிங் ஸ்லீவ் ரேட்டை மேம்படுத்தவும்.

3. நீண்ட கால நம்பகத்தன்மை: அதிகபட்ச சுற்றுப்புற வெப்பநிலையின் கீழ் சாலிடர்-கூட்டு ஒருமைப்பாடு மற்றும் கூறுகள் குறைவதை சரிபார்க்க வெப்ப சைக்கிள் ஓட்டுதல் மற்றும் தொடர்ச்சியான ரன் சோதனைகளைச் செய்யவும்.

நம்பகமான வடிவமைத்தல்மோட்டார் கட்டுப்பாடு PCBAமின் செயல்திறன், வெப்ப இயக்கவியல் மற்றும் மின்காந்த இணக்கத்தன்மை ஆகியவற்றுக்கு இடையே அடிப்படையில் ஒரு முக்கோண வர்த்தகம் ஆகும். ஒவ்வொரு முடிவும்-தெளிவான சர்க்யூட் பகிர்வு மற்றும் ஒழுக்கமான அடித்தளம், கடுமையான அசெம்பிளி தூய்மை கட்டுப்பாடு வரை- சவாலான தொழில்துறை சூழல்களில் தயாரிப்பின் நீண்ட கால நிலைத்தன்மையை தீர்மானிக்கிறது. இந்த வழிகாட்டியில் விவரிக்கப்பட்டுள்ள உத்திகளைச் செயல்படுத்துவதன் மூலம், நீங்கள் தோல்வி விகிதங்களைக் கணிசமாகக் குறைக்கலாம், வளர்ச்சி சுழற்சிகளைக் குறைக்கலாம் மற்றும் உங்கள் மோட்டார் கட்டுப்பாட்டு அமைப்பின் ஒட்டுமொத்த வலிமையை மேம்படுத்தலாம்.
