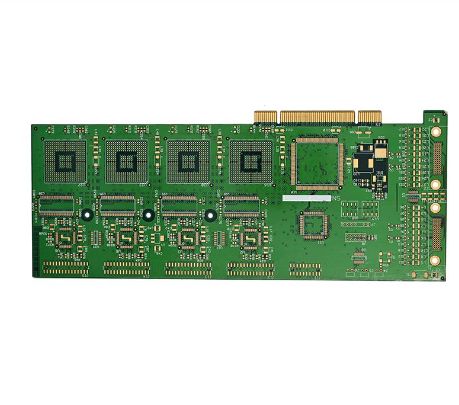

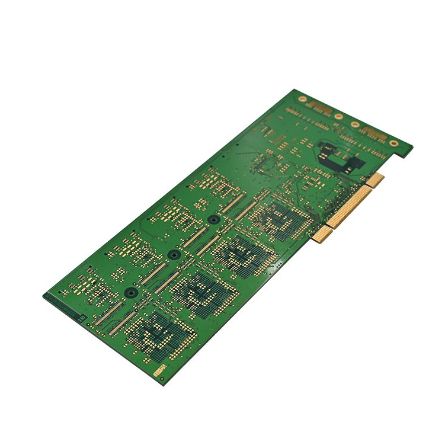

மாஸ்டரிங் கேம் கன்சோல் பிசிபிஏ: ஒரு முழுமையான பொறியியல் ஓட்டம்

கேம் கன்சோலின் PCBA (பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி) அதன் "இதயம்" ஆகும் - இது செயலி, நினைவகம், காட்சி இயக்கிகள் மற்றும் அனைத்து புற இடைமுகங்களையும் கொண்டுள்ளது. நீங்கள் ரெட்ரோ கையடக்க அல்லது நவீன கையடக்க கேமிங் சாதனத்தை உருவாக்கினாலும், இந்த வழிகாட்டி உங்களை முழு செயல்முறையிலும் அழைத்துச் செல்லும்.

முதலில் திட்டமிடல்: உங்கள் கேம் கன்சோலை வரையறுக்கவும்

சாலிடரிங் இரும்பை எடுப்பதற்கு முன் திட்டமிடுவதில் நேரத்தை முதலீடு செய்வது சாலையில் பல தலைவலிகளிலிருந்து உங்களைக் காப்பாற்றும்.

1. உங்கள் இலக்குகள் மற்றும் முக்கிய விவரக்குறிப்புகளை வரையறுக்கவும்

நீங்கள் எந்த வகையான கேம் கன்சோலை உருவாக்க விரும்புகிறீர்கள் என்பதைப் பற்றி தெளிவாக சிந்தியுங்கள்:

• ரெட்ரோ ஸ்டைல்: 8-பிட் அல்லது 16-பிட் எமுலேட்டட் கேம்களை இயக்குகிறது, குறைந்த செயல்திறன் தேவை, ஆரம்பநிலைக்கு ஏற்றது. 16MHz ATmega32u4 ஐப் பயன்படுத்தி 128×64 OLED திரையை இயக்கும் Arduboy-இணக்கமான சாதனம் ஒரு பொதுவான எடுத்துக்காட்டு.

• நவீன நடை: லினக்ஸை இயக்குகிறது, PSP அல்லது உயர்நிலை அமைப்புகளைப் பின்பற்றுகிறது. இதற்கு மிகவும் சக்திவாய்ந்த கோர் தேவைப்படுகிறது - எ.கா., 7-இன்ச் ஐபிஎஸ் டிஸ்ப்ளே கொண்ட ராஸ்பெர்ரி பை 3B+, மேலும் பிரத்யேக ஆற்றல் மேலாண்மை மற்றும் விரிவாக்க பட்டன் பலகைகள்.

2. முக்கிய கூறுகளைத் தேர்ந்தெடுக்கவும்

இங்கே ஒரு பொதுவான பொருட்களின் பில் உள்ளதுகேம் கன்சோல் PCBA:

ப்ரோ உதவிக்குறிப்பு: எல்லா கூறுகளிலும் மின்னழுத்தம் மற்றும் லாஜிக் நிலைகளை (3.3V vs. 5V) எப்போதும் சரிபார்த்து, அவை சரியாகத் தொடர்புகொள்வதை உறுதிசெய்யவும்.

சுற்று வடிவமைப்பு மற்றும் முன்மாதிரி

திட்டமிடல் முடிந்ததும், நீங்கள் PCBA மேம்பாட்டின் மையத்திற்குச் செல்கிறீர்கள் - வடிவமைப்பு மற்றும் உற்பத்தி.

1. திட்டவட்டமான மற்றும் PCB லேஅவுட்

பின்வருவனவற்றை முடிக்க EDA கருவியை (KiCad, Altium Designer, EAGLE) பயன்படுத்தவும்:

• திட்டத்தை வரையவும்: செயலி, காட்சி, பொத்தான்கள், சேமிப்பு மற்றும் பவர் மேனேஜ்மென்ட் ஐசி பின்களை சரியாக இணைக்கவும்.

• பிசிபி தளவமைப்பு: அதிவேக சிக்னல் பாதைகளைக் குறைக்க பிரதான செயலியை காட்சி இணைப்பிக்கு அருகில் வைக்கவும். மின்காந்த குறுக்கீட்டை (EMI) குறைக்க சக்தி மற்றும் தரை தடங்களை அகலமாக்குங்கள் மற்றும் திடமான தரை விமானத்தைப் பயன்படுத்தவும்.

• டிஆர்சியை இயக்கவும்: சுவடு அகலங்கள் மற்றும் அனுமதிகள் உங்கள் தயாரிப்பாளரின் திறன்களைப் பூர்த்தி செய்வதை உறுதிசெய்ய வடிவமைப்பு விதி சோதனைகளை இயக்கவும்.

2. முன்மாதிரி மற்றும் BOM தயாரிப்பு

கெர்பர் கோப்புகளை ஏற்றுமதி செய்து, முன்மாதிரி செய்வதற்கு PCB ஃபேபிற்கு அனுப்பவும். இதற்கிடையில், கூறுகளை ஆதாரமாக்கத் தொடங்குங்கள். சிறப்பு ICகள் மற்றும் இணைப்பிகள் 12-24 வாரங்கள் முன்னணி நேரத்தைக் கொண்டிருக்கலாம், எனவே முன்கூட்டியே திட்டமிடுங்கள்.

 PCBA சட்டசபை - சாலிடரிங் மற்றும் மவுண்டிங்

நீங்கள் வெற்று PCB ஐப் பெற்றவுடன், சாலிடர் மற்றும் அசெம்பிள் செய்வதற்கான நேரம் இது. உங்கள் திறமை நிலைக்கு ஏற்ற முறையைத் தேர்வு செய்யவும்.

1. SMT கூறு சாலிடரிங் (மேற்பரப்பு-மவுண்ட்)

மின்தடையங்கள் மற்றும் மின்தேக்கிகள் போன்ற சிறிய SMD பாகங்களுக்கு, தொழில்முறை செயல்முறை பிக்-அண்ட்-பிளேஸ் + ரிஃப்ளோ சாலிடரிங் பயன்படுத்துகிறது. DIY சூழ்நிலையில், உங்களால் முடியும்:

• கை சாலிடர்: பகுதியை நிலைநிறுத்த சாமணம் பயன்படுத்தவும், திண்டு மற்றும் பின் உங்கள் இரும்பு முனையால் சூடாக்கவும், மற்றும் சாலிடர் கம்பியில் ஊட்டவும்.

• ரிஃப்ளோ: பேட்களில் சாலிடர் பேஸ்ட்டைப் பயன்படுத்துங்கள், கூறுகளை வைக்கவும், பிசிபியை ஹாட்பிளேட்டில் வைத்து பேஸ்ட் உருகும் வரை (~190°C) சூடாக்கவும்.

2. THT கூறு சாலிடரிங் (துளை வழியாக)

பொத்தான்கள், பேட்டரி ஹோல்டர்கள், பின் ஹெடர்கள் மற்றும் ஒத்த பாகங்கள் மேல் பக்கத்திலிருந்து செருகப்பட்டு, கீழ் பக்கத்தில் சாலிடர் செய்யப்படுகின்றன.

சாலிடரிங் குறிப்புகள்:

• முதலில் குறுகிய கூறுகளை (எதிர்ப்பிகள், மின்தேக்கிகள்), பின்னர் உயரமானவை (தலைப்புகள், சாக்கெட்டுகள்) சாலிடர் செய்யவும்.

• இரும்பின் வெப்பநிலையை ~300°Cக்கு அமைக்கவும், மேலும் ஒவ்வொரு மூட்டையும் 5 வினாடிகளுக்குள் சூடாக்கி, பகுதி அல்லது திண்டு சேதமடைவதைத் தவிர்க்கவும்.

• LED கள், மின்னாற்பகுப்பு மின்தேக்கிகள் மற்றும் பேட்டரி லீட்கள் (சிவப்பு = நேர்மறை, கருப்பு = எதிர்மறை) ஆகியவற்றிற்கான துருவமுனைப்பில் கவனம் செலுத்துங்கள்.

நிலைபொருள் மற்றும் மென்பொருள்

ஹார்டுவேர் அசெம்பிள் செய்யப்பட்டால், உங்கள் கன்சோல் ஒரு "உடல்" மட்டுமே - அது உயிர்ப்பிக்க ஃபார்ம்வேர் தேவை.

1. மேம்பாட்டு சூழலை அமைக்கவும்: நீங்கள் தேர்ந்தெடுத்த செயலிக்கு Arduino IDE, Raspberry Pi OS அல்லது அதற்கு சமமான கருவித்தொகுப்புகளை நிறுவவும். Arduino Pro மைக்ரோ அடிப்படையிலான திட்டத்திற்கு, Arduboy2 நூலகத்தை நிறுவவும்.

2. ஃபார்ம்வேரை எழுதுதல்/ஃபிளாஷ் செய்தல்: ஃபார்ம்வேர் வன்பொருள் துவக்கத்தைக் கையாளுகிறது, பொத்தான் உள்ளீடுகளைப் படிக்கிறது, காட்சியை இயக்குகிறது மற்றும் கேம் லாஜிக்கை இயக்குகிறது. கேம்களை எவ்வாறு போர்ட் செய்வது என்பதை அறிய ஆரம்பநிலையாளர்கள் திறந்த மூல திட்டங்களுடன் (ஆர்டுபாய் கேம் லைப்ரரிகள் போன்றவை) தொடங்க வேண்டும்.

3. கேம்களை ஏற்றவும்: மைக்ரோ எஸ்டி ஆதரவு கொண்ட கன்சோல்களுக்கு, கேம் ரோம் கோப்புகளை கார்டில் வைக்கவும்; ஃபார்ம்வேர் அவற்றை அங்கிருந்து படித்து செயல்படுத்துகிறது.

சோதனை மற்றும் சரிபார்ப்பு

இது தர-உறுதி நடவடிக்கை - இதை ஒருபோதும் தவிர்க்க வேண்டாம்.

1. மின்சக்திக்கு முந்தைய ஆய்வு: பவர் மற்றும் கிரவுண்ட் இடையே உள்ள ஷார்ட்களை சரிபார்க்க மல்டிமீட்டரைப் பயன்படுத்தவும். அனைத்து பகுதிகளின் துருவமுனைப்பு மற்றும் நோக்குநிலையை இருமுறை சரிபார்க்கவும்.

2. பவர்-ஆன் சோதனை: முதலில், பிரதான ஐசி செருகப்படாமல் பவர்-அப் செய்யுங்கள், ஒவ்வொரு பவர் ரெயிலும் (எ.கா. 3.3 வி, 5 வி) சரியாக வெளிவருகிறதா என்பதைச் சரிபார்க்கவும். பின்னர் செயலியை நிறுவி அடிப்படை செயல்பாட்டை சோதிக்கவும்.

3. செயல்பாட்டு சோதனை: சோதனை பொத்தான் உள்ளீடுகள், காட்சி வெளியீடு, ஆடியோ மற்றும் ஒவ்வொன்றாக சார்ஜ் செய்தல். ஒவ்வொரு வரியும் செயல்படுவதைச் சரிபார்க்க, ஒவ்வொரு செயல்பாட்டிலும் சுழலும் சோதனைக் குறியீட்டைப் பயன்படுத்தவும்.

4. விளையாட்டு சோதனை: 15-30 நிமிடங்களுக்கு ஒரு விளையாட்டை தொடர்ந்து இயக்கவும். திரையின் நிலைத்தன்மை, பொத்தான் பதிலளிக்கும் தன்மை மற்றும் ஒட்டுமொத்த வெப்பநிலை உயர்வைக் கண்காணிக்கவும்.

மேம்பட்ட உதவிக்குறிப்புகள் மற்றும் பொதுவான ஆபத்துகள்

• வெப்ப வடிவமைப்பு: உயர்-செயல்திறன் கொண்ட கோர்கள் (எ.கா., ராஸ்பெர்ரி பை) குறிப்பிடத்தக்க வெப்பத்தை உருவாக்குகின்றன - PCB தளவமைப்பு மற்றும் உறை வடிவமைப்பு ஆகிய இரண்டிலும் ஹீட்ஸின்கள் அல்லது காற்றோட்டம் துளைகளுக்கு கணக்கு.

• EMI (மின்காந்த குறுக்கீடு): அதிவேக டிஜிட்டல் சிக்னல்களுக்கு, வேறுபட்ட ஜோடிகளைப் பயன்படுத்தவும் மற்றும் சத்தத்தைக் குறைக்க தரையில் தடயங்கள் மூலம் அவற்றைச் சுற்றி.

• DFM (உற்பத்தித்திறனுக்கான வடிவமைப்பு): நீங்கள் சிறிய-தொகுதி உற்பத்தியைத் திட்டமிட்டால், உங்கள் தளவமைப்பு அவற்றின் உற்பத்தித் திறன்களுடன் பொருந்துகிறதா என்பதை உறுதிசெய்ய, வடிவமைப்பு கட்டத்தில் உங்கள் PCBA fab ஐ அணுகவும்.
