ஹெல்த்கேர் PCBA தொழிற்சாலைகள் உற்பத்தித் தரத்தை உறுதிப்படுத்த AOI ஆய்வை எவ்வாறு பயன்படுத்துகின்றன?

இல்பிசிபி(பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி) உற்பத்தி செயல்முறை, தயாரிப்பு தரத்தை உறுதி செய்வது நிறுவனத்தின் வெற்றிக்கு முக்கியமானது. தொழில்நுட்பத்தின் முன்னேற்றத்துடன், தானியங்கு ஒளியியல் ஆய்வு (AOI) உற்பத்தித் தரத்தை மேம்படுத்துவதற்கான ஒரு முக்கிய கருவியாக மாறியுள்ளது. பிசிபிஏ தொழிற்சாலைகள் உற்பத்தித் தரத்தை உறுதிப்படுத்த AOI ஆய்வை எவ்வாறு பயன்படுத்துகின்றன என்பதை இந்தக் கட்டுரை ஆராயும்.

1. AOI ஆய்வின் கருத்து மற்றும் நன்மைகள்

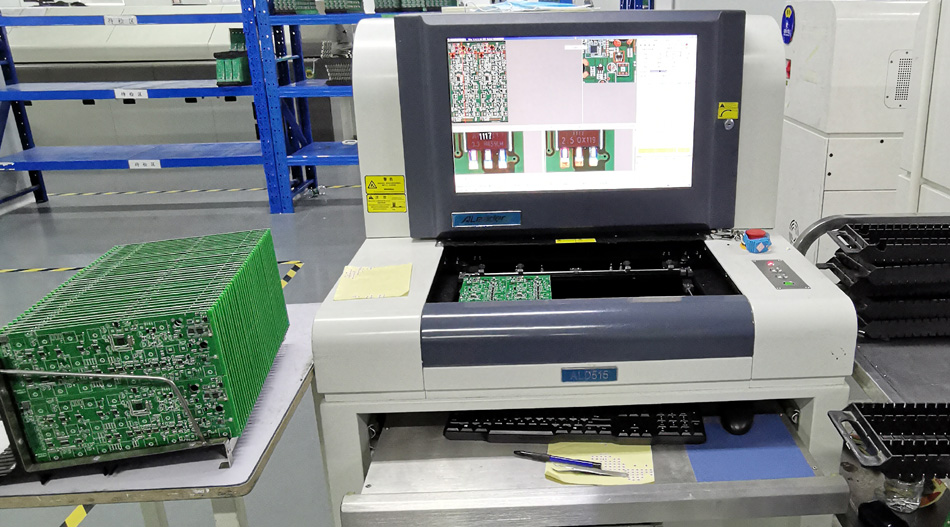

AOI ஆய்வு, PCB களின் படங்களை கைப்பற்றி பகுப்பாய்வு செய்ய கணினி பார்வை தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. பாரம்பரிய கையேடு ஆய்வுடன் ஒப்பிடுகையில், AOI பல நன்மைகளை வழங்குகிறது:

உயர் செயல்திறன்: AOI அமைப்புகள் அதிக எண்ணிக்கையிலான PCBகளை மிகக் குறுகிய காலத்தில் ஆய்வு செய்ய முடியும், இது உற்பத்தி செயல்திறனை கணிசமாக மேம்படுத்துகிறது.

உயர் துல்லியம்: உயர் தெளிவுத்திறன் கொண்ட கேமராக்கள் மற்றும் துல்லியமான அல்காரிதம்களைப் பயன்படுத்தி, AOI சிறிய குறைபாடுகளைக் கூட கண்டறிந்து, தயாரிப்பு தரத்தை உறுதி செய்கிறது.

நிகழ்நேர கருத்து: AOI அமைப்புகள் உற்பத்தி வரிகளை நிகழ்நேரத்தில் கண்காணித்து, சிக்கல்களை உடனடியாகக் கண்டறிந்து புகாரளிக்கின்றன, விரைவான சரிசெய்தல் மற்றும் தீர்மானத்தை செயல்படுத்துகின்றன.

2. PCBA செயலாக்கத்தில் AOI இன் பயன்பாடு

2.1 உள்வரும் பொருள் ஆய்வு

பிசிபி செயலாக்கத்தின் ஆரம்ப கட்டங்களில், AOI ஆனது உள்வரும் கூறுகளை அவை விவரக்குறிப்புகளை பூர்த்தி செய்வதை உறுதிசெய்ய ஆய்வு செய்ய பயன்படுத்தப்படலாம். இந்த படி, கூறுகளின் தோற்றம் மற்றும் பரிமாணங்களை ஆய்வு செய்வதன் மூலம், தரமற்ற பொருட்கள் உற்பத்தி செயல்முறைக்குள் நுழைவதை திறம்பட தடுக்கிறது.

2.2 செயல்முறை ஆய்வு

AOI இன் முக்கியப் பயன்பாடானது, உற்பத்திச் செயல்பாட்டின் போது செயல்முறை ஆய்வு ஆகும். ஒரு PCB இல் சாலிடரிங் முடிந்த பிறகு, AOI அமைப்பு தானாகவே சாலிடர் மூட்டுகள், கூறுகளின் இடம் மற்றும் துருவமுனைப்பு ஆகியவற்றை ஆய்வு செய்து, வடிவமைப்புத் தேவைகளைப் பூர்த்தி செய்வதை உறுதி செய்கிறது. குறைபாடுகள் கண்டறியப்பட்டால், கணினி உடனடியாக எச்சரிக்கையை வெளியிடுகிறது, தரமற்ற தயாரிப்புகள் அடுத்த செயல்முறைக்குள் நுழைவதைத் தடுக்கிறது.

2.3 இறுதி ஆய்வு

உற்பத்தி முடிந்ததும், அனைத்து தயாரிப்புகளும் ஏற்றுமதிக்கு முன் கடுமையான சோதனைக்கு உட்படுத்தப்பட்டுள்ளதா என்பதை உறுதிப்படுத்த AOI அமைப்பும் இறுதி ஆய்வு செய்ய முடியும். வடிவமைப்பு கோப்புகளுடன் ஒப்பிடுவதன் மூலம், AOI ஆனது இணக்கமற்ற தயாரிப்புகளை விரைவாக அடையாளம் கண்டு, அவை பாதுகாப்பாக அனுப்பப்படுவதை உறுதிசெய்யும்.

3. தரவு பகுப்பாய்வு மற்றும் மேம்பாடு

AOI ஆய்வு சிக்கல்களை அடையாளம் காண்பது மட்டுமல்லாமல், உற்பத்தி செயல்முறைக்கான மதிப்புமிக்க தரவையும் வழங்குகிறது. ஒவ்வொரு ஆய்வுக்குப் பிறகும், AOI அமைப்பு குறைபாடு வகை, அதிர்வெண் மற்றும் குறிப்பிட்ட இடம் உள்ளிட்ட முடிவுகளைப் பதிவு செய்கிறது. இந்தத் தரவு தொழிற்சாலைகள் பிரச்சனைகளின் மூல காரணங்களை பகுப்பாய்வு செய்யவும், உற்பத்தியில் பலவீனமான இணைப்புகளை அடையாளம் காணவும், பொருத்தமான முன்னேற்ற நடவடிக்கைகளை உருவாக்கவும் உதவுகிறது.

3.1 சிக்கல் தடமறிதல்

AOI ஆய்வுத் தரவை பகுப்பாய்வு செய்வதன் மூலம், தொழிற்சாலைகள் குறைபாடுகளின் மூலத்தை விரைவாகக் கண்டறிய முடியும். எடுத்துக்காட்டாக, PCB களின் ஒரு தொகுதி அடிக்கடி குறைபாடுகளை வெளிப்படுத்தினால், தொழிற்சாலைகள் தரவை ஒப்பிட்டு அதன் காரணம் முறையற்ற செயல்பாடு, பொருள் சிக்கல்கள் அல்லது உபகரணங்கள் செயலிழந்ததா என்பதை தீர்மானிக்க முடியும்.

3.2 உற்பத்தி மேம்படுத்தல்

AOI தரவின் அடிப்படையில், தொழிற்சாலைகள் உற்பத்தி செயல்முறைகளை மேம்படுத்த முடியும். எடுத்துக்காட்டாக, ஒரு குறிப்பிட்ட சாலிடரிங் செயல்பாட்டில் கண்டறியப்பட்ட சிக்கல்களைத் தீர்க்க, தொழிற்சாலைகள் சாதன அளவுருக்களை சரிசெய்யலாம் அல்லது ஒட்டுமொத்த உற்பத்தி தரத்தை மேம்படுத்த ஆபரேட்டர் பயிற்சியை பலப்படுத்தலாம்.

முடிவுரை

AOI ஆய்வு ஒரு முக்கிய பங்கு வகிக்கிறதுபிசிபிஉற்பத்தி, தொழிற்சாலைகள் ஒவ்வொரு நிலையிலும் தயாரிப்பு தரத்தை உறுதி செய்ய உதவுகிறது. திறமையான மற்றும் துல்லியமான தானியங்கு ஆய்வு மூலம், PCBA தொழிற்சாலைகள் உற்பத்தியின் போது தரமான சிக்கல்களை உடனடியாகக் கண்டறிந்து தீர்ப்பது மட்டுமல்லாமல், தரவு பகுப்பாய்வு மூலம் தொடர்ச்சியான முன்னேற்றத்தையும் ஏற்படுத்துகிறது. தொடர்ச்சியான தொழில்நுட்ப முன்னேற்றங்களுடன், எதிர்கால PCBA உற்பத்தியில் AOI ஆய்வு இன்னும் முக்கிய பங்கு வகிக்கும், கடுமையான போட்டி நிறைந்த சந்தையில் நிறுவனங்கள் போட்டித்தன்மையுடன் இருக்க உதவுகிறது.
