பிசிபிஏ செயலாக்கத்தில் நுண்ணறிவு கண்டறிதல் அமைப்பு

PCBA இல் (அச்சிடப்பட்ட சர்க்யூட் போர்டு சட்டசபை) செயலாக்கம், நுண்ணறிவு கண்டறிதல் முறையை அறிமுகப்படுத்துவது உற்பத்தி திறன் மற்றும் தயாரிப்பு தரத்தை பெரிதும் மேம்படுத்தியுள்ளது. மின்னணு தயாரிப்புகளின் அதிகரித்துவரும் சிக்கலுடன், பாரம்பரிய கையேடு கண்டறிதல் முறைகள் அதிக துல்லியமான மற்றும் அதிக செயல்திறனின் தேவைகளைப் பூர்த்தி செய்ய முடியவில்லை. நுண்ணறிவு கண்டறிதல் அமைப்பு ஆட்டோமேஷன் மற்றும் புத்திசாலித்தனமான தொழில்நுட்பத்தின் மூலம் வேகமான மற்றும் துல்லியமான கண்டறிதலை அடைய முடியும், இது பிசிபிஏ செயலாக்கத்திற்கு வலுவான ஆதரவை வழங்குகிறது. இந்த கட்டுரை அதன் வகைகள், நன்மைகள் மற்றும் பயன்பாடுகள் உள்ளிட்ட பிசிபிஏ செயலாக்கத்தில் புத்திசாலித்தனமான கண்டறிதல் முறையை ஆராயும்.

I. அறிவார்ந்த கண்டறிதல் அமைப்பின் வகைகள்

பிசிபிஏ செயலாக்கத்தில் நுண்ணறிவு கண்டறிதல் அமைப்பு முக்கியமாக தானியங்கி ஆப்டிகல் ஆய்வு (AOI), எக்ஸ்ரே ஆய்வு (AXI) மற்றும் இயந்திர பார்வை ஆய்வு போன்ற பல முக்கிய வகைகளை உள்ளடக்கியது. இந்த அமைப்புகள் அவற்றின் சொந்த குணாதிசயங்களைக் கொண்டுள்ளன, மேலும் அவை வெவ்வேறு கண்டறிதல் தேவைகளுக்கு பயன்படுத்தப்படலாம்.

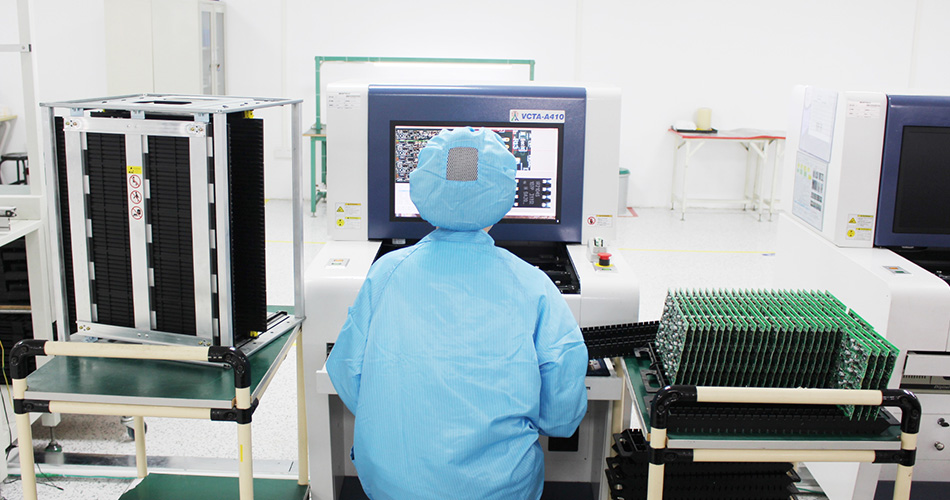

1. Automatic optical inspection (AOI)

செயல்பாட்டு விளக்கம்: தானியங்கி ஆப்டிகல் ஆய்வு அமைப்பு பி.சி.பியின் விரிவான பரிசோதனையை நடத்த உயர்-தெளிவுத்திறன் கொண்ட கேமராவைப் பயன்படுத்துகிறது, இது சாலிடர் கூட்டு குறைபாடுகள், தவறான கூறு நிலை மற்றும் பிற மேற்பரப்பு குறைபாடுகளை விரைவாக அடையாளம் காண முடியும்.

நன்மைகள்: AOI அமைப்பு உற்பத்தியில் உள்ள குறைபாடுகளை நிகழ்நேரத்தில் கண்டறிந்து கண்டறிதல் திறன் மற்றும் துல்லியத்தை மேம்படுத்த முடியும். தானியங்கு ஆய்வு கையேடு பரிசோதனையில் பிழைகள் மற்றும் குறைகளை குறைக்கிறது, ஒவ்வொரு சாலிடர் கூட்டு மற்றும் கூறுகளின் தரம் தரங்களை பூர்த்தி செய்வதை உறுதி செய்கிறது.

2. எக்ஸ்ரே ஆய்வு (ஆக்சி)

செயல்பாட்டு விளக்கம்: எக்ஸ்-ரே ஆய்வு முறை எக்ஸ்-ரேஸைப் பயன்படுத்தி பிசிபியை ஊடுருவி உள் சாலிடரிங் மற்றும் மின் இணைப்புகளை ஆய்வு செய்ய பயன்படுத்துகிறது. குளிர் சாலிடர் மூட்டுகள், பாலம் மற்றும் உள் குறுகிய சுற்றுகள் போன்ற கண்ணுக்கு தெரியாத சாலிடரிங் குறைபாடுகளைக் கண்டறிய AXI அமைப்பு குறிப்பாக பொருத்தமானது.

நன்மைகள்: உள் சாலிடர் மூட்டுகள் மற்றும் இணைப்புகளின் தரத்தை உறுதிப்படுத்த AXI அமைப்பு ஆழமான ஆய்வை வழங்க முடியும். குறிப்பாக சிக்கலான மல்டி-லேயர் பிசிபிக்கள் மற்றும் உயர் அடர்த்தி சட்டசபைக்கு, எக்ஸ்ரே ஆய்வு மறைக்கப்பட்ட குறைபாடுகளை திறம்பட அடையாளம் கண்டு தயாரிப்பு நம்பகத்தன்மையை மேம்படுத்தலாம்.

3. இயந்திர பார்வை ஆய்வு

செயல்பாட்டு விளக்கம்: இயந்திர பார்வை அமைப்பு கேமராக்கள் மற்றும் பட செயலாக்க வழிமுறைகளை ஒருங்கிணைத்து பிசிபிக்களின் உயர் துல்லியமான பரிசோதனையைச் செய்கிறது. இயந்திர பார்வை அமைப்பு கூறு நிலை, திசை, அளவு போன்ற தகவல்களை அடையாளம் காண முடியும் மற்றும் குறைபாடு பகுப்பாய்வு செய்ய முடியும்.

நன்மைகள்: இயந்திர பார்வை அமைப்பு உயர் தெளிவுத்திறன் கொண்ட படங்களையும் துல்லியமான ஆய்வு முடிவுகளையும் வழங்க முடியும். AI வழிமுறைகளின் ஆதரவுடன், இது தானாகவே குறைபாடுகளை அடையாளம் கண்டு வகைப்படுத்தலாம், உளவுத்துறை நிலை மற்றும் ஆய்வின் செயல்திறனை மேம்படுத்துகிறது.

Ii. அறிவார்ந்த கண்டறிதல் அமைப்பின் நன்மைகள்

நுண்ணறிவு கண்டறிதல் அமைப்பு பிசிபிஏ செயலாக்கத்தில் குறிப்பிடத்தக்க நன்மைகளைக் கொண்டுள்ளது, இது உற்பத்தி செயல்முறை மற்றும் தயாரிப்பு தரத்தின் செயல்திறனை திறம்பட மேம்படுத்த முடியும்.

1. கண்டறிதல் துல்லியத்தை மேம்படுத்தவும்

நுண்ணறிவு கண்டறிதல் அமைப்பு உயர் தெளிவுத்திறன் கொண்ட கேமராக்கள் மற்றும் மேம்பட்ட பட செயலாக்க தொழில்நுட்பத்தின் மூலம் சிறிய சாலிடரிங் குறைபாடுகள் மற்றும் கூறு விலகல்களை துல்லியமாக அடையாளம் காண முடியும். கையேடு கண்டறிதலுடன் ஒப்பிடும்போது, ​​புத்திசாலித்தனமான கண்டறிதல் அமைப்பு அதிக கண்டறிதல் துல்லியத்தை வழங்க முடியும் மற்றும் தவறவிட்ட கண்டறிதல் மற்றும் தவறான தீர்ப்பின் வாய்ப்பைக் குறைக்கும்.

2. உற்பத்தி செயல்திறனை மேம்படுத்தவும்

தானியங்கி நுண்ணறிவு கண்டறிதல் அமைப்பு அதிக எண்ணிக்கையிலான கண்டறிதல் பணிகளை விரைவாக முடிக்க முடியும் மற்றும் உற்பத்தி வரியின் செயல்திறனை கணிசமாக மேம்படுத்தலாம். AOI மற்றும் AXI அமைப்புகள் உற்பத்தியின் போது நிகழ்நேரத்தில் குறைபாடுகளைக் கண்டறிய முடியும், உற்பத்தி தேக்கத்தை குறைத்து, கையேடு ஆய்வால் ஏற்படும் மறுவேலை.

3. தொழிலாளர் செலவுகளைக் குறைத்தல்

நுண்ணறிவு கண்டறிதல் அமைப்பு கையேடு பரிசோதனையின் சார்புநிலையைக் குறைக்கிறது மற்றும் தொழிலாளர் செலவுகளை குறைக்கிறது. தானியங்கி கண்டறிதல் மூலம், உற்பத்தி வரி கையேடு செயல்பாட்டால் ஏற்படும் பிழைகளைக் குறைத்து உற்பத்தி செயல்முறையின் ஸ்திரத்தன்மை மற்றும் நிலைத்தன்மையை மேம்படுத்தலாம்.

4. தயாரிப்பு தரத்தை உறுதிப்படுத்தவும்

அறிவார்ந்த கண்டறிதல் அமைப்பு நிகழ்நேர கண்காணிப்பு மற்றும் தரவு பதிவு மூலம் உற்பத்தியில் தரமான சிக்கல்களைக் கண்டறிந்து சரிசெய்ய முடியும். துல்லியமான கண்டறிதல் மற்றும் தரவு பகுப்பாய்வு மூலம், ஒவ்வொரு உற்பத்தி இணைப்பின் தரமும் தரங்களை பூர்த்தி செய்வதையும், இறுதி உற்பத்தியின் நம்பகத்தன்மையை மேம்படுத்துவதையும் இது உறுதிப்படுத்த முடியும்.

Iii. அறிவார்ந்த கண்டறிதல் அமைப்புகளின் பயன்பாட்டு வழக்குகள்

பிசிபிஏ செயலாக்கத்தில் நுண்ணறிவு கண்டறிதல் அமைப்புகளின் பயன்பாடு குறிப்பிடத்தக்க முடிவுகளை அடைந்துள்ளது. பல மின்னணு உற்பத்தி நிறுவனங்கள் இந்த அமைப்புகளை அறிமுகப்படுத்துவதன் மூலம் தங்கள் உற்பத்தி வரிகளின் ஒட்டுமொத்த செயல்திறனை மேம்படுத்தியுள்ளன.

1. மின்னணு நுகர்வோர் தயாரிப்பு உற்பத்தி

மின்னணு நுகர்வோர் தயாரிப்பு உற்பத்தியில், புத்திசாலித்தனமான கண்டறிதல் அமைப்புகள் வெல்டிங் தரம் மற்றும் அதிக அடர்த்தி கொண்ட பிசிபிகளின் கூறு துல்லியத்தை உறுதிப்படுத்த முடியும். AOI மற்றும் AXI அமைப்புகளின் கூட்டு பயன்பாட்டின் மூலம், உற்பத்தியாளர்கள் உற்பத்தியில் குறைபாடுகளை விரைவாகக் கண்டறிந்து சரிசெய்யலாம் மற்றும் தயாரிப்புகளின் சந்தை போட்டித்தன்மையை மேம்படுத்தலாம்.

2. ஆட்டோமொடிவ் எலக்ட்ரானிக்ஸ்

தானியங்கி எலக்ட்ரானிக்ஸ் புலத்தில், நுண்ணறிவு கண்டறிதல் அமைப்புகள் சிக்கலான பல அடுக்கு பிசிபிக்கள் மற்றும் உயர் நம்பகத்தன்மை மின்னணு கூறுகளை திறம்பட கண்டறிய முடியும். துல்லியமான கண்டறிதல் மூலம், வாகன மின்னணு அமைப்புகளின் ஸ்திரத்தன்மை மற்றும் பாதுகாப்பு கடுமையான தரமான தரங்களை பூர்த்தி செய்ய உத்தரவாதம் அளிக்கப்படுகிறது.

சுருக்கம்

பிசிபிஏ செயலாக்கத்தில், நுண்ணறிவு கண்டறிதல் அமைப்புகளின் அறிமுகம் உற்பத்தி செயல்முறைக்கு குறிப்பிடத்தக்க முன்னேற்றங்களைக் கொண்டு வந்துள்ளது. தானியங்கி ஆப்டிகல் கண்டறிதல், எக்ஸ்ரே கண்டறிதல் மற்றும் இயந்திர பார்வை கண்டறிதல் போன்ற தொழில்நுட்பங்கள் மூலம், இந்த அமைப்புகள் கண்டறிதல் துல்லியத்தை மேம்படுத்தலாம், உற்பத்தி செயல்திறனை அதிகரிக்கலாம், தொழிலாளர் செலவுகளைக் குறைக்கலாம் மற்றும் தயாரிப்பு தரத்தை உறுதி செய்யலாம். தொழில்நுட்பத்தின் தொடர்ச்சியான முன்னேற்றத்துடன், புத்திசாலித்தனமான கண்டறிதல் அமைப்புகள் பிசிபிஏ செயலாக்கத்தில் பெருகிய முறையில் முக்கிய பங்கு வகிக்கும் மற்றும் உயர்தர வளர்ச்சிக்கு வலுவான ஆதரவை வழங்கும்மின்னணுவியல் உற்பத்திதொழில்.
