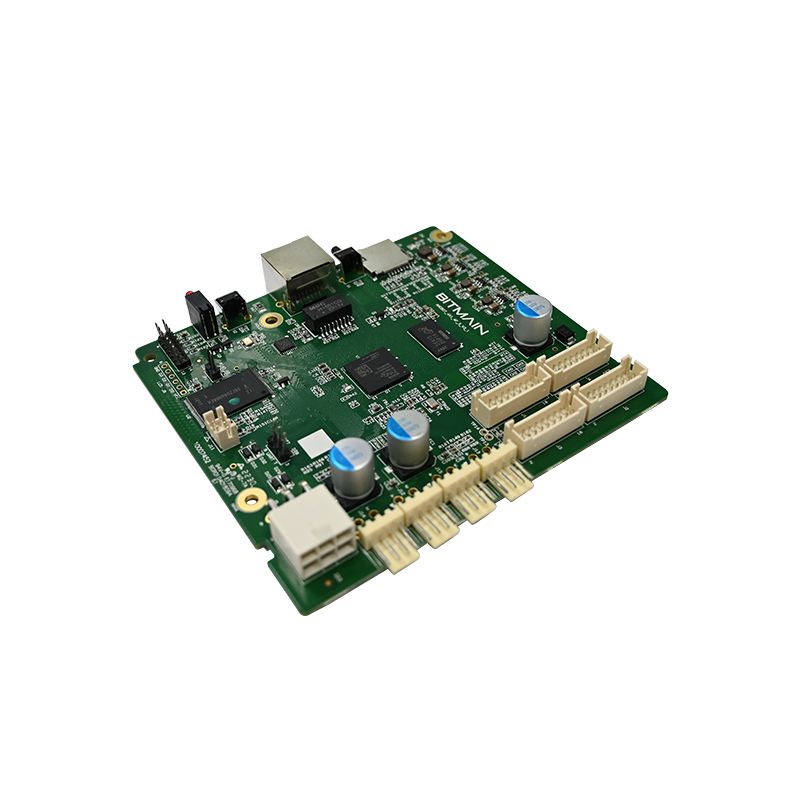

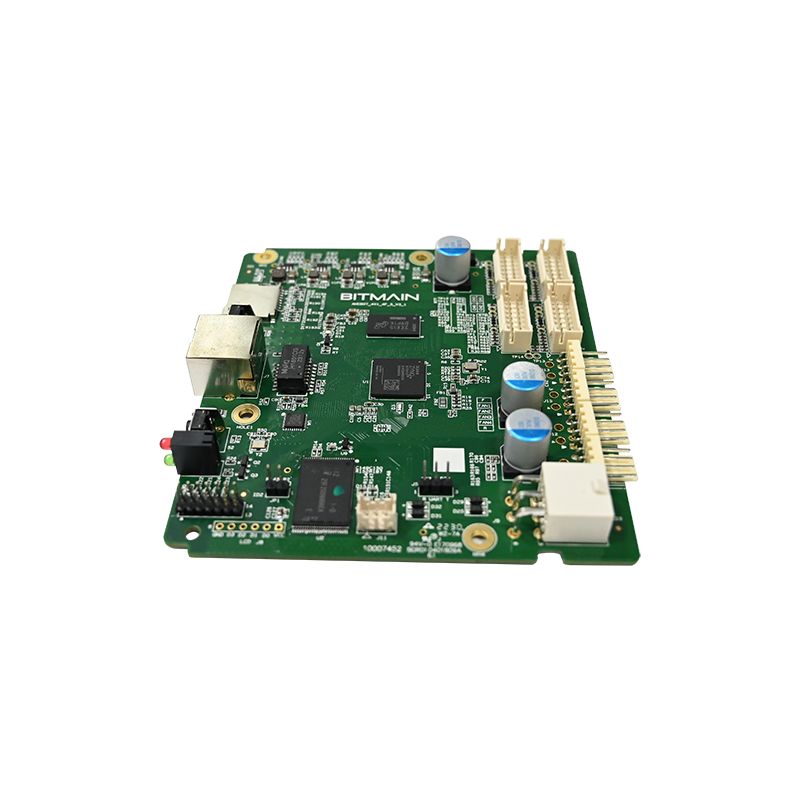

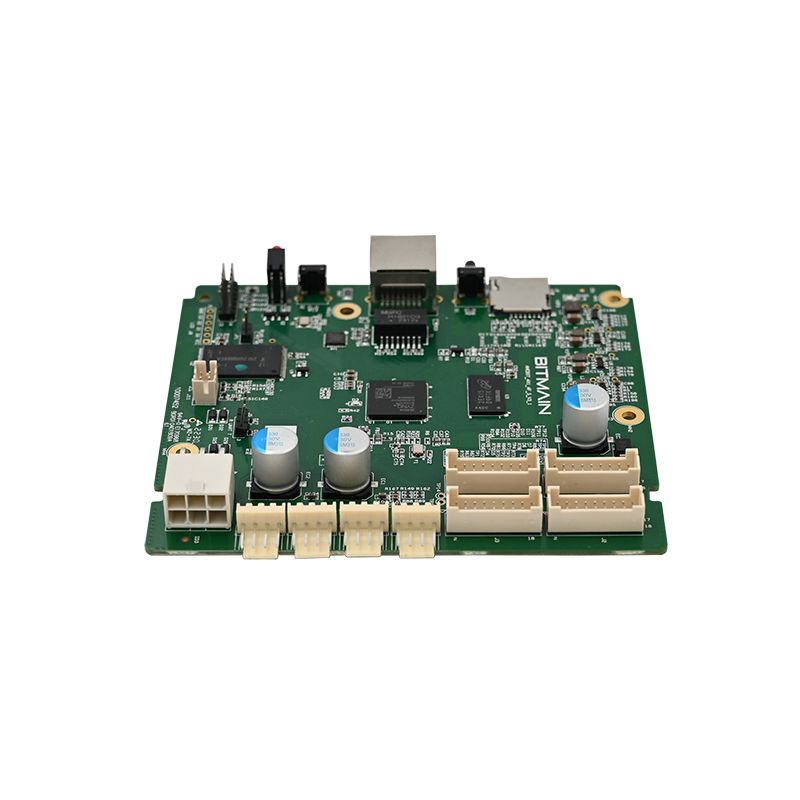

மோஷன் சென்சார் பிசிபிஏ

மோஷன் சென்சார் PCBA என்றால் என்ன?

மோஷன் சென்சார் PCBA என்பது அகச்சிவப்பு, நுண்ணலை அல்லது மீயொலி மின்மாற்றிகளைப் பயன்படுத்தி இயக்கத்தைக் கண்டறிய வடிவமைக்கப்பட்ட அச்சிடப்பட்ட சர்க்யூட் போர்டு அசெம்பிளி ஆகும். பொது நோக்கத்திற்கான பிசிபிஏ போலல்லாமல், மோஷன் சென்சார் போர்டுகளுக்கு குறைந்த மின் நுகர்வு, தூக்கத்திலிருந்து வேகமாக எழுந்திருத்தல் மற்றும் தவறான தூண்டுதல்களைத் தவிர்க்க இரைச்சல் வடிகட்டுதல் ஆகியவை தேவைப்படுகின்றன.

பொறியாளர்கள் மூன்று அளவுருக்கள் அடிப்படையில் ஒரு மோஷன் சென்சார் PCBA ஐத் தேர்ந்தெடுக்கிறார்கள்: கண்டறிதல் வரம்பு, வெளியீட்டு சமிக்ஞை வகை மற்றும் இயக்க மின்னோட்டம். தவறான தேர்வு அடிக்கடி தவறான அலாரங்கள் அல்லது தவறவிட்ட கண்டறிதல்களுக்கு வழிவகுக்கிறது.

ஒரு மோஷன் சென்சார் PCBA இன் முக்கிய கூறுகள்

ஒவ்வொரு மோஷன் சென்சார் பிசிபிஏவும் இந்த ஐந்து செயல்பாட்டுத் தொகுதிகளைக் கொண்டுள்ளது:

· சென்சார் உறுப்பு – PIR (பைரோ எலக்ட்ரிக்), மைக்ரோவேவ் டாப்ளர் அல்லது அல்ட்ராசோனிக் டிரான்ஸ்யூசர்

· அனலாக் முன் முனை – பேண்ட்பாஸ் வடிப்பானுடன் செயல்பாட்டு பெருக்கி

· ஒப்பீட்டாளர் – ஹிஸ்டெரிசிஸ் கொண்ட த்ரெஷோல்ட் டிடெக்டர்

· நேர தர்க்கம் – சரிசெய்யக்கூடிய ஹோல்ட் டைம் மற்றும் லாக்அவுட் காலம்

· வெளியீட்டு நிலை – ரிலே, டிரான்சிஸ்டர் அல்லது லாஜிக்-லெவல் சிக்னல்

வழக்கமான பயன்பாடுகள்

இந்த மோஷன் சென்சார் PCBA இன் விரிவான தொழில்நுட்ப அளவுருக்கள்

பின்வரும் விவரக்குறிப்புகள் வணிக மற்றும் குடியிருப்பு பாதுகாப்பு தயாரிப்புகளில் பயன்படுத்தப்படும் ஒரு பொதுவான உயர் செயல்திறன் மோஷன் சென்சார் PCBA ஐக் குறிக்கின்றன.

மின் பண்புகள்

கண்டறிதல் செயல்திறன்

உடல் மற்றும் சுற்றுச்சூழல் விவரக்குறிப்புகள்

· பலகை பரிமாணங்கள் – 32 மிமீ x 28 மிமீ (தரநிலை) அல்லது தனிப்பயன்

· மவுண்டிங் துளைகள் – இரண்டு 3மிமீ விட்டம், 25மிமீ சென்டர்-க்கு சென்டர்

· இயக்க வெப்பநிலை – -20°C முதல் +70°C வரை

· சேமிப்பு வெப்பநிலை – -40°C முதல் +85°C வரை

· ஹைமிடிட்டி சகிப்புத்தன்மை – 95% RH ஒடுக்கம் அல்ல

· முறையான பூச்சு – விருப்பமானது (வெளிப்புறம் அல்லது ஈரப்பதமான பயன்பாட்டிற்கு)

சரிசெய்யக்கூடிய அமைப்புகள் (டிஐபி சுவிட்ச் அல்லது ஜம்பர்)

பெரும்பாலான மோஷன் சென்சார் PCBA வடிவமைப்புகளில் பயனர்-கட்டமைக்கக்கூடிய அளவுருக்கள் அடங்கும்:

இந்த மோஷன் சென்சார் PCBA போட்டி வடிவமைப்புகளுடன் எவ்வாறு ஒப்பிடுகிறது

எல்லா மோஷன் சென்சார் PCBA போர்டுகளும் நிஜ உலக நிலைமைகளில் சமமாக செயல்படுவதில்லை. கீழே உள்ள அட்டவணை முக்கியமான வேறுபாடுகளைக் காட்டுகிறது.

மோஷன் சென்சார் PCBA FAQ - பொறியியல் பதில்கள்

மோஷன் சென்சார் PCBA தீர்வுகளை மதிப்பிடும் வன்பொருள் பொறியாளர்கள், ஒருங்கிணைப்பாளர்கள் மற்றும் கொள்முதல் நிபுணர்களால் இந்த மூன்று கேள்விகள் வாரந்தோறும் கேட்கப்படுகின்றன.

கேள்வி 1: பிஐஆர், மைக்ரோவேவ் மற்றும் டூயல்-டெக் மோஷன் சென்சார் பிசிபிஏ டிசைன்களுக்கு என்ன வித்தியாசம் - நான் எதை தேர்வு செய்ய வேண்டும்?

பதில்: ஒரு PIR (செயலற்ற அகச்சிவப்பு) மோஷன் சென்சார் PCBA ஆனது நகரும் உடல்களிலிருந்து அகச்சிவப்பு கதிர்வீச்சில் ஏற்படும் மாற்றங்களைக் கண்டறியும். இது மிகக் குறைந்த சக்தியைப் பயன்படுத்துகிறது (15-30µA காத்திருப்பு) ஆனால் வெப்பநிலை சாய்வுகளுக்கு உணர்திறன் கொண்டது மற்றும் HVAC வென்ட்கள் அல்லது சூரிய ஒளியில் இருந்து தவறான-தூண்டலாம். ஒரு மைக்ரோவேவ் மோஷன் சென்சார் PCBA குறைந்த-சக்தி RF ஐ வெளியிடுகிறது (பொதுவாக 5.8GHz அல்லது 10.525GHz) மற்றும் டாப்ளர் மாற்றத்தை அளவிடுகிறது. இது பிளாஸ்டிக் உறைகள் மூலம் கண்டறிந்து வெப்பநிலையை புறக்கணிக்கிறது, ஆனால் அதிக மின்னோட்டத்தை (15-25mA) பயன்படுத்துகிறது மற்றும் சுவர்களில் ஊடுருவி, அருகில் உள்ள அறைகளில் இருந்து தவறான கண்டறிதலை ஏற்படுத்துகிறது. இரட்டை-தொழில்நுட்ப மோஷன் சென்சார் PCBA ஆனது PIR மற்றும் மைக்ரோவேவ் சென்சார்கள் இரண்டையும் கொண்டுள்ளது, மேலும் இரண்டும் இயக்கத்தைக் கண்டறியும் போது மட்டுமே தூண்டுகிறது. இது கிட்டத்தட்ட அனைத்து தவறான அலாரங்களையும் நீக்குகிறது ஆனால் செலவு மற்றும் காத்திருப்பு மின்னோட்டத்தை அதிகரிக்கிறது (2-5mA). தேர்வு வழிகாட்டி: பேட்டரியால் இயங்கும் வெளிப்புற விளக்குகளுக்கு, PIR-மட்டும் தேர்வு செய்யவும். தவறான தூண்டுதல்கள் ஏற்றுக்கொள்ள முடியாத உட்புற ஆக்கிரமிப்பைக் கண்டறிய, இரட்டை தொழில்நுட்பத்தைத் தேர்வு செய்யவும். மின் பயன்பாட்டை விட வேகம் முக்கியமான தானியங்கி கதவுகளுக்கு, நுண்ணலை மட்டும் தேர்வு செய்யவும். பெரும்பாலான வணிக பாதுகாப்பு மோஷன் சென்சார் PCBA வடிவமைப்புகள் விலை, சக்தி மற்றும் நம்பகத்தன்மை ஆகியவற்றின் சிறந்த சமநிலையாக மேம்பட்ட சமிக்ஞை வடிகட்டியுடன் PIR ஐப் பயன்படுத்துகின்றன.

கேள்வி 2: இந்த மோஷன் சென்சார் PCBA இல் கண்டறிதல் வரம்பை எவ்வாறு சரிசெய்வது மற்றும் நேரத்தை வைத்திருப்பது மற்றும் அதன் உறையிலிருந்து பலகையை அகற்றாமல் இந்த அமைப்புகளை மாற்ற முடியுமா?

பதில்: இந்த மோஷன் சென்சார் PCBA மூன்று சரிசெய்தல் முறைகளை வழங்குகிறது. முதலில், உள் பொட்டென்டோமீட்டர்கள்: "SENS" (உணர்திறன்) என்று பெயரிடப்பட்ட ஒன்று, கண்டறிதல் வரம்பை 3 மீட்டர் (முழு கடிகார திசையில்) முதல் 12 மீட்டர் வரை (முழு கடிகார திசையில்) சரிசெய்கிறது. "TIME" என லேபிளிடப்பட்ட இரண்டாவது, ஹோல்ட் நேரத்தை 5 வினாடிகளில் இருந்து 10 நிமிடங்கள் வரை சரிசெய்கிறது. இரண்டாவதாக, டிஐபி சுவிட்சுகள்: பெரும்பாலான போர்டுகளில் ஹோல்ட் டைம், லைட் த்ரெஷோல்ட் மற்றும் அவுட்புட் துருவமுனைப்பு ஆகியவற்றின் கரடுமுரடான அமைப்புகளுக்கான 4-நிலை சுவிட்ச் அடங்கும். மூன்றாவதாக, தொலைநிலை சரிசெய்தலுக்காக, சில மோஷன் சென்சார் PCBA வடிவமைப்புகளில் வெளிப்புற பொட்டென்டோமீட்டர்கள் அல்லது 0-10V கட்டுப்பாட்டு சமிக்ஞைகளை ஏற்றுக்கொள்ளும் டிஜிட்டல் உள்ளீடு அடங்கும். அடைப்பைத் திறக்காமல் சரிசெய்ய, ரிமோட் கண்ட்ரோல் ரிசீவருடன் (38kHz IR அல்லது 433MHz RF) மோஷன் சென்சார் PCBA ஐக் குறிப்பிடவும் - இது BOM செலவில் தோராயமாக $1.50 சேர்க்கிறது. ரிமோட் சரிசெய்தல் இல்லாமல், நீங்கள் அடைப்பைத் திறந்து, பொட்டென்டோமீட்டர்களைத் திருப்ப ஒரு சிறிய ஸ்க்ரூடிரைவரைப் பயன்படுத்த வேண்டும். அதன் இறுதி இடத்தில் ஏற்றப்பட்ட பிறகு எப்போதும் உணர்திறனை சரிசெய்யவும், ஏனெனில் சுற்றியுள்ள சுவர்கள் மற்றும் தரைப் பொருள் கண்டறிதல் வரம்பை பாதிக்கிறது. 50% உணர்திறனுடன் தொடங்கி, கவரேஜ் இடைவெளிகள் இருந்தால் மட்டுமே அதிகரிக்கவும்.

கேள்வி 3: இந்த மோஷன் சென்சார் PCBAக்கான பொதுவான தவறான தூண்டுதல் விகிதம் என்ன, வெப்பநிலை இழப்பீடு எவ்வாறு தவறான அலாரங்களைக் குறைக்கிறது?

பதில்: சரியாக நிறுவப்பட்ட பயன்பாட்டில் (லென்ஸில் நேரடி சூரிய ஒளி இல்லை, 2 மீட்டருக்குள் வெப்ப துவாரங்கள் இல்லை, நகரும் போக்குவரத்தைப் பிரதிபலிக்கும் பெரிய கண்ணாடி ஜன்னல்கள் இல்லை), இந்த மோஷன் சென்சார் PCBA 200 கண்டறிதல்களுக்கு ஒரு நிகழ்வுக்கும் குறைவான தவறான தூண்டுதல் விகிதத்தை அடைகிறது. வெப்பநிலை இழப்பீடு இல்லாமல், சுற்றுப்புற வெப்பநிலை மனித தோலின் வெப்பநிலையை (தோராயமாக 37°C அல்லது 98°F) நெருங்கும் போது PIR மோஷன் சென்சார் PCBA தவறான-தூண்டலாம். 30°C அறை வெப்பநிலையில், சிக்னல்-க்கு-இரைச்சல் விகிதம் 20°C உடன் ஒப்பிடும்போது 60% குறைகிறது. இந்த மோஷன் சென்சார் PCBA ஆனது, 25°Cக்கு மேல் ஒவ்வொரு 1°C உயர்வுக்கும் 2.5% ஆதாயத்தை அதிகரிக்கும் இழப்பீட்டுச் சுற்றுடன் இணைக்கப்பட்ட ஆன்போர்டு தெர்மிஸ்டரை உள்ளடக்கியது. 35°C இல், 25°C ஐ விட 25% அதிகரிப்பு, கண்டறிதல் உணர்திறனை மீட்டெடுக்கிறது. குளிர் வரைவுகளிலிருந்து தவறான தூண்டுதல்களைத் தடுக்க, இழப்பீடு குறைந்த வெப்பநிலையில் (10°Cக்குக் கீழே) ஆதாயத்தையும் குறைக்கிறது. மத்திய கிழக்கு காலநிலைகளில் (வெளிப்புற வெப்பநிலை 45°C ஐ அடையும்) மோஷன் சென்சார் பிசிபிஏ நிறுவல்களின் களத் தரவு, வெப்பநிலை இழப்பீடு இயக்கப்படும் போது, ​​முடக்கப்பட்ட நிலையில் தொல்லை அலாரங்களில் 78% குறைப்பைக் காட்டுகிறது. வெளிப்புற அல்லது நிபந்தனையற்ற உட்புற இடங்களுக்கான இழப்பீட்டை எப்போதும் இயக்கவும்.

மோஷன் சென்சார் PCBA க்கான நிறுவல் சிறந்த நடைமுறைகள்

சிறந்த மோஷன் சென்சார் பிசிபிஏ கூட தவறாக நிறுவப்பட்டால் மோசமாக செயல்படுகிறது. இந்த வழிகாட்டுதல்களைப் பின்பற்றவும்.

பெருகிவரும் உயரம் மற்றும் நிலை

· பரிந்துரைக்கப்பட்ட உயரம் – 1.8 முதல் 2.2 மீட்டர் (தோள்மட்டத்திலிருந்து தலை மட்டம் வரை)

· 1.5 மீட்டருக்குக் கீழே – உடற்பகுதி இயக்கம் தவறி, செல்லப்பிராணிகளை மட்டும் கண்டறியும்

· 2.5 மீட்டருக்கு மேல் – தரை கவரேஜ் குறைக்கப்பட்டது, நேரடியாக கீழே இறந்த மண்டலங்களை உருவாக்குகிறது

இந்த தவறான தூண்டுதல் ஆதாரங்களைத் தவிர்க்கவும்

வயரிங் வழிகாட்டுதல்கள்

· வெளியீட்டு சமிக்ஞை 10 மீட்டருக்கு மேல் இயங்குவதற்கு முறுக்கப்பட்ட ஜோடியைப் பயன்படுத்தவும்

· ஏசி பவர் வயர்களை மோஷன் சென்சார் PCBA இலிருந்து குறைந்தபட்சம் 30 செ.மீ

· சத்தமில்லாத சுமைகளை (ரிலேக்கள், தொடர்பாளர்கள்) மாற்றினால், ஆற்றல் உள்ளீடு முழுவதும் 100nF மின்தேக்கியைச் சேர்க்கவும்

உங்கள் மோஷன் சென்சார் PCBA ஐ நிறுவுவதற்கு முன் சோதனை செய்தல்

ஒரு பெஞ்ச் சோதனை 90% அமைவுப் பிழைகளைப் பிடிக்கிறது. இந்த வரிசையை பின்பற்றவும்.

பெஞ்ச் சோதனை நடைமுறை

1. பவரைப் பயன்படுத்தவும், வார்ம்-அப்பிற்கு 60 வினாடிகள் காத்திருக்கவும்

2. ஒவ்வொரு 10 வினாடிக்கும் தோராயமாக ஒருமுறை LED மின்னலை உறுதிப்படுத்தவும் (காத்திருப்பதைக் குறிக்கிறது)

3. 3 மீட்டர் தூரத்தில் காட்சிப் புலத்தின் குறுக்கே நடக்கவும்

4. எல்இடி ஆன் மற்றும் வெளியீட்டின் நிலையைச் சரிபார்க்கவும்

5. எல்இடி அணைக்கப்படும் வரை நேரத்தைக் குறிக்கவும் (ஹோல்ட் டைம் அமைப்போடு பொருந்த வேண்டும்)

6. மெதுவான க்ரீப் (0.2 மீ/வி) மற்றும் வேகமான ஓட்டத்துடன் (2 மீ/வி) மீண்டும் செய்யவும்

தோல்விகள் மற்றும் காரணங்கள்

சுருக்கம் - முக்கிய விவரக்குறிப்புகள் குறிப்பு

விரைவான குறிப்புக்கு, வடிவமைப்பு மற்றும் கொள்முதலின் போது இந்த விவரக்குறிப்புத் தொகுதியை வைத்திருக்கவும்.

மோஷன் சென்சார் PCBA - இயல்புநிலை கட்டமைப்பு

மின்னழுத்தம்: 5-24V DC

· காத்திருப்பு மின்னோட்டம்: வழக்கமான 20µA

· கண்டறிதல் வரம்பு: 8-12 மீட்டர்

· கண்டறிதல் கோணம்: 120 டிகிரி

· பிடிக்கும் நேரம்: 5 வி முதல் 10 நிமிடம் வரை சரிசெய்யலாம்

· வெளியீடு: ரிலே (10A) அல்லது டிரான்சிஸ்டர் (100mA)

· இயக்க வெப்பநிலை: -20°C முதல் +70°C வரை

· சான்றிதழ்கள்: ISO9001 மற்றும் RoHS தரநிலைகளுடன் இணங்குகிறது
