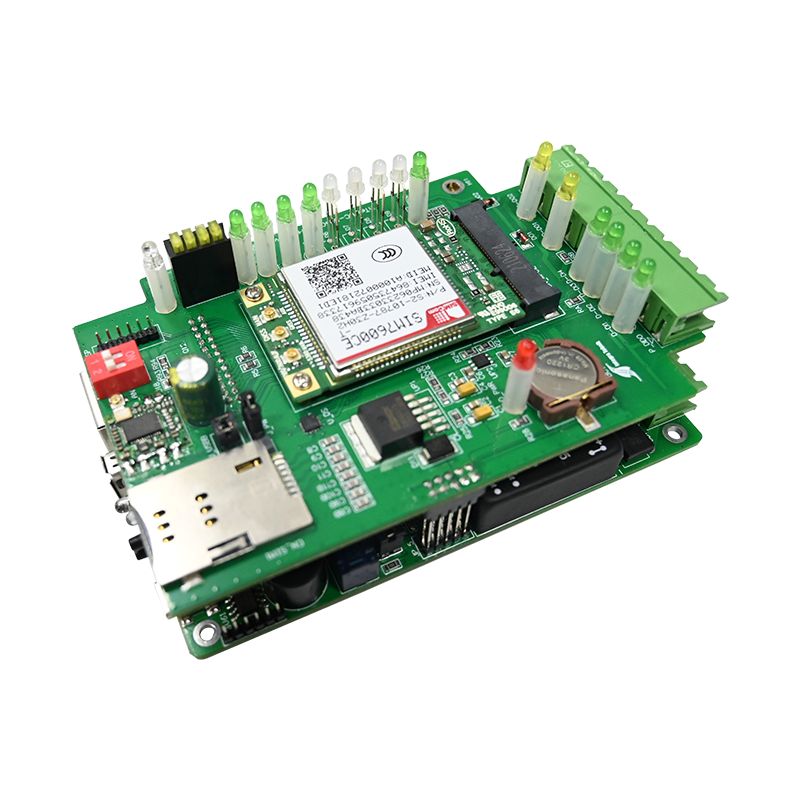

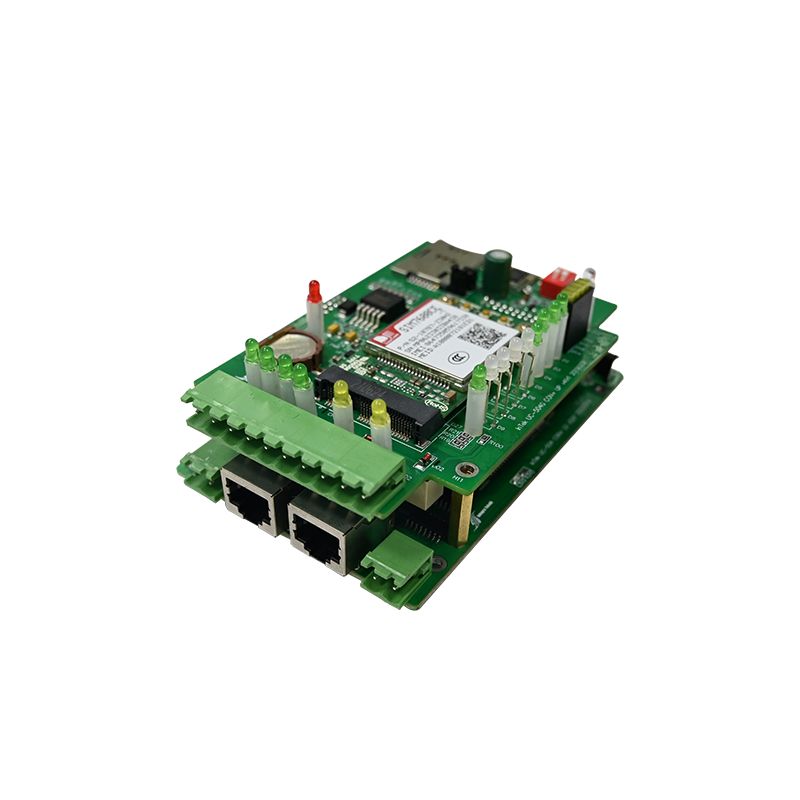

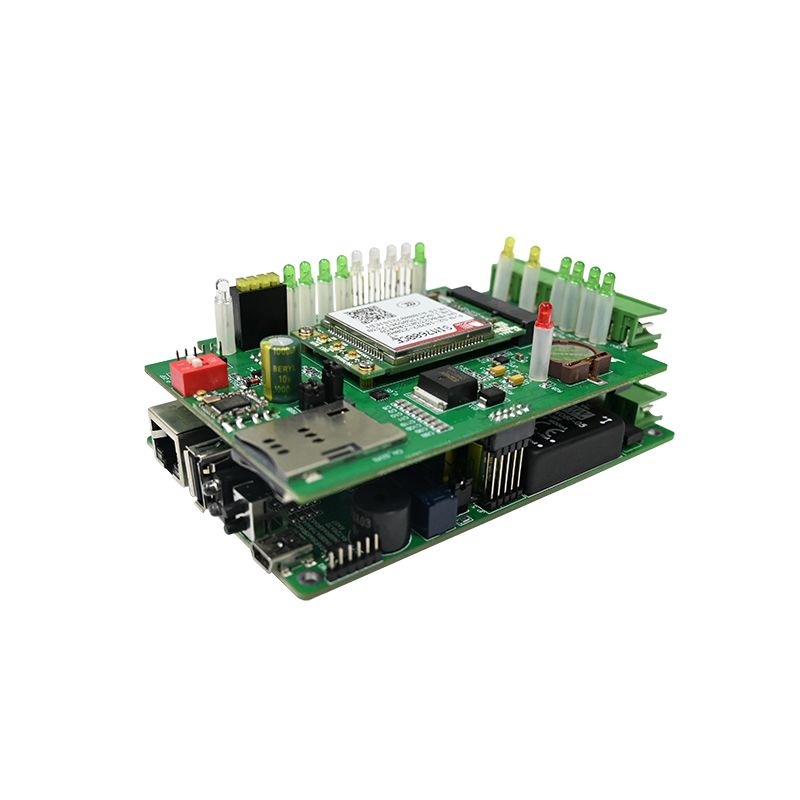

அணுகல் கட்டுப்பாடு PCBA

UNIXPLORE அணுகல்PCBA ஐ கட்டுப்படுத்தவும்பாதுகாப்பு உபகரண பிராண்ட்கள், அணுகல் கட்டுப்பாட்டு அமைப்பு ஒருங்கிணைப்பாளர்கள் மற்றும் நம்பகமான மற்றும் அளவிடக்கூடிய மின்னணு அணுகல் கட்டுப்பாட்டு தீர்வுகளைத் தேடும் அறிவார்ந்த கட்டிட தீர்வு வழங்குநர்களுக்காக உருவாக்கப்பட்டது. இந்த வணிக-தர அணுகல் கட்டுப்பாடு PCBA வேகமான அங்கீகார செயலாக்கம், நிலையான ரிலே கட்டுப்பாடு, மறைகுறியாக்கப்பட்ட தொடர்பு மற்றும் நெகிழ்வான ஆஃப்லைன் மேலாண்மை ஆகியவற்றை ஒரு சிறிய மற்றும் நீடித்த PCB இயங்குதளமாக ஒருங்கிணைக்கிறது.

அணுகல் கட்டுப்பாடு PCBA என்றால் என்ன?

ஒரு அணுகல் கட்டுப்பாடு PCBA என்பது கார்டு ரீடர்கள், கீபேடுகள், பயோமெட்ரிக் ஸ்கேனர்கள் மற்றும் கதவுக் கட்டுப்படுத்திகளுக்குள் இருக்கும் மின்னணு மூளையாகும். இது நற்சான்றிதழ் தரவை செயலாக்குகிறது, அங்கீகார முடிவுகளை எடுக்கிறது மற்றும் பூட்டு ஆக்சுவேட்டர்களைத் தூண்டுகிறது. பொது-நோக்கு பலகைகளைப் போலல்லாமல், ஒரு PCBA பாதுகாப்பு-தர குறியாக்கம், தோல்வி-பாதுகாப்பான ரிலே லாஜிக் மற்றும் சுருக்கமான செயலிழப்புகளின் போது தடையற்ற சக்தி ஆகியவற்றைக் கையாள வேண்டும்.

தவறான அணுகல் கட்டுப்பாட்டு PCBA ஐத் தேர்ந்தெடுப்பது, தாழ்ப்பாள் போடத் தவறிய கதவு வேலைநிறுத்தங்கள், சரிபார்க்க சில வினாடிகள் எடுக்கும் நற்சான்றிதழ்கள் அல்லது அதிக ட்ராஃபிக் காலங்களில் சிஸ்டம் லாக்அப்களை முடிக்க வழிவகுக்கிறது.

அணுகல் கட்டுப்பாடு PCBA இன் முக்கிய செயல்பாடுகள்

• நற்சான்றிதழ் வாசிப்பு – Wiegand, OSDP அல்லது RFID/மறைக்கப்பட்ட கார்டு ரீடர்களிடமிருந்து தொடர் உள்ளீடு
• அங்கீகார தர்க்கம் - ஆன்போர்டு தரவுத்தளம் (ஆஃப்லைன்) அல்லது ஹோஸ்ட் கன்ட்ரோலருக்கு ரிலே
• ரிலே கட்டுப்பாடு - காந்த பூட்டுகள் அல்லது மின்சார வேலைநிறுத்தங்களுக்கான உலர் தொடர்பு வெளியீடுகள்
• உள்ளீடு கண்காணிப்பு - கதவு நிலை சென்சார் (ரீட் சுவிட்ச்) மற்றும் வெளியேறுவதற்கான கோரிக்கை (REX) பொத்தான்
• ஆண்டி-டேம்பர் கண்டறிதல் - என்க்ளோசர் ஓபன் சென்சார் மற்றும் மெமரி டேம்பர் பாதுகாப்பு

வழக்கமான ஏப்விண்ணப்பங்கள்

விரிவான தொழில்நுட்ப அளவுருக்கள்

பின்வரும் விவரக்குறிப்புகள் அலுவலகங்கள், அடுக்குமாடி குடியிருப்புகள் மற்றும் தொழில்துறை வசதிகளுக்கு ஏற்ற வணிக தர அணுகல் கட்டுப்பாடு PCBA ஐக் குறிக்கின்றன.

மின் பண்புகள்

உள்ளீடு மற்றும் வெளியீடு இடைமுகங்கள்

நினைவகம் மற்றும் பயனர் திறன்

உடல் மற்றும் சுற்றுச்சூழல்

• பலகை பரிமாணங்கள் - 85 மிமீ x 55 மிமீ (தரநிலை) அல்லது 100 மிமீ x 70 மிமீ (அடைப்புடன்)
• மவுண்டிங் - ஸ்டாண்ட்ஆஃப்களுக்கு நான்கு 3.5 மிமீ துளைகள்
• இயக்க வெப்பநிலை - -20°C முதல் +65°C வரை
• சேமிப்பு வெப்பநிலை - -40°C முதல் +85°C வரை
• ஈரப்பதம் சகிப்புத்தன்மை - 10% முதல் 90% RH (ஒடுக்காதது)
• பேட்டரி காப்புப்பிரதி - விருப்பமான 3.7V Li-ion அல்லது 12V லீட்-ஆசிட் சார்ஜிங் சர்க்யூட்

பாதுகாப்பு அம்சங்கள்

• குறியாக்கம் - OSDP தொடர்புக்கான AES-128
• டேம்பர் கண்டறிதல் - என்க்ளோசர் ஓபன் ரிலே லாக்அவுட் மற்றும் அலாரம் அவுட்புட்டை தூண்டுகிறது
• வாட்ச்டாக் டைமர் - செயலி பூட்டப்பட்ட 5 வினாடிகளுக்குப் பிறகு தானாக மீட்டமைக்கப்படும்
• ஃபிளாஷ் நினைவக பாதுகாப்பு - துவக்கத்தில் செக்சம் சரிபார்ப்பு

இந்த அணுகல் கட்டுப்பாடு PCBA எவ்வாறு ஒப்பிடுகிறது

அணுகல் கட்டுப்பாடு PCBA FAQ

இந்த மூன்று கேள்விகளும் பாதுகாப்பு அமைப்பு ஒருங்கிணைப்பாளர்கள், வசதி மேலாளர்கள் மற்றும் அணுகல் கட்டுப்பாடு PCBA தீர்வுகளை மதிப்பிடும் வன்பொருள் பொறியாளர்களால் கேட்கப்படுகின்றன.

கேள்வி 1: அணுகல் கட்டுப்பாட்டு PCBA இல் தோல்வி-பாதுகாப்பான மற்றும் தோல்வி-பாதுகாப்பான ரிலே உள்ளமைவுகளுக்கு என்ன வித்தியாசம், நான் எதைப் பயன்படுத்த வேண்டும்?

பதில்:மின் தடையின் போது கதவுகள் பூட்டப்படுகிறதா அல்லது திறக்கப்படுகிறதா என்பதை வேறுபாடு தீர்மானிக்கிறது. ஃபெயில்-செக்யூர் (பவர்-டு-ஓபன் என்றும் அழைக்கப்படுகிறது) என்பது கதவைத் திறக்க ரிலே சக்தியூட்டப்பட வேண்டும் என்பதாகும். சக்தி இழக்கப்படும்போது, ​​ரிலே அதன் ஓய்வு நிலைக்குத் திரும்புகிறது, இது கதவு பூட்டப்பட்டிருக்கும். இது பாதுகாப்பு கதவுகள், சர்வர் அறைகள் மற்றும் பணத்தை கையாளும் பகுதிகளுக்குப் பயன்படுத்தப்படுகிறது, அங்கு ஊடுருவும் நபர்களை எளிதாக வெளியேறுவதை விட முக்கியமானது. ஃபெயில்-சேஃப் (பவர்-டு-லாக்) என்பது கதவைப் பூட்டுவதற்கு ரிலே சக்தியூட்டப்பட வேண்டும். மின்சாரம் துண்டிக்கப்படும் போது, ​​கதவு தானாகவே திறக்கப்படும். அவசரகால வெளியேற்றங்கள், படிக்கட்டுக் கதவுகள் மற்றும் மின்சாரம் செயலிழக்கும்போது மக்கள் தப்பிக்க வேண்டிய எந்தவொரு வெளியேறும் பாதைக்கும் தீ குறியீடுகளால் இது தேவைப்படுகிறது. பெரும்பாலான அணுகல் கட்டுப்பாட்டு PCBA பலகைகள், படிவம் C (COM, N/O, N/C) என கட்டமைக்கப்பட்ட உலர் தொடர்பு ரிலேவை வழங்குகின்றன. தோல்வி-பாதுகாப்புக்கு, பூட்டை N/O முனையத்துடன் இணைக்கவும். தோல்வி-பாதுகாப்புக்கு, பூட்டை N/C டெர்மினலுடன் இணைக்கவும். தேர்ந்தெடுக்கும் முன் எப்போதும் உள்ளூர் தீ குறியீடுகளைச் சரிபார்க்கவும் - வணிகக் கட்டிடங்களில் உள்ள அனைத்து வெளியேறும் கதவுகளிலும் NFPA 101 தோல்வி-பாதுகாப்பு தேவை. பாதுகாப்பு மற்றும் தீ இணக்கம் ஆகிய இரண்டும் தேவைப்படும் கதவுகளுக்கு, ஃபெயில்-சேஃப் லாக் மற்றும் பேட்டரி பேக்கப் பேனலைப் பயன்படுத்தவும், இது மெயின் தோல்விக்குப் பிறகு 4-8 மணிநேரங்களுக்கு அணுகல் கட்டுப்பாட்டை PCBA இயக்கத்தில் வைத்திருக்கும்.

கேள்வி 2: இந்த அணுகல் கட்டுப்பாடு PCBA நெட்வொர்க் இணைப்பு இல்லாமல் ஆஃப்லைனில் வேலை செய்ய முடியுமா, மேலும் எத்தனை பயனர்கள் அதை உள்நாட்டில் சேமிக்க முடியும்?

பதில்:ஆம். இந்த பிசிபிஏ முழுமையான முறையில் ஆஃப்லைனில் இயங்குகிறது. அனைத்து பயனர் நற்சான்றிதழ்கள், அணுகல் அட்டவணைகள் மற்றும் நிகழ்வு பதிவுகள் ஆகியவை உள் ஃபிளாஷ் நினைவகத்தில் சேமிக்கப்படும். நிலையான கட்டமைப்பு 1,000 பயனர்களை 10,000 நிகழ்வு பதிவுகளுடன் கூடுதல் செலவில்லாமல் வைத்திருக்கிறது. ஒரு நீட்டிக்கப்பட்ட பதிப்பு (ஃபர்ம்வேர் வழியாக மேம்படுத்தக்கூடியது) 10,000 பயனர்களையும் 50,000 நிகழ்வுகளையும் கொண்டுள்ளது. ஆஃப்லைன் செயல்பாட்டிற்கு முதலில் பயனர்களை ஏற்றுவதற்கு நிரலாக்க சாதனம் தேவை - ஒரு பிரத்யேக மாஸ்டர் கார்டு (நிரல்படுத்தப்பட்ட முதல் அட்டை நிர்வாகி சிறப்புரிமைகளை வரையறுக்கிறது), துணை உள்ளீட்டுடன் இணைக்கப்பட்ட கம்பி விசைப்பலகை அல்லது உள்ளமைவு போர்ட் வழியாக தற்காலிக லேப்டாப் இணைப்பு (TTL அல்லது RS-232). நிரல்படுத்தப்பட்டதும், அணுகல் கட்டுப்பாடு PCBA ஆனது 50 மில்லி விநாடிகளுக்குள் அங்கீகார முடிவுகளை உள்நாட்டில் எடுக்கும். கிளவுட் இல்லை, ஹோஸ்ட் பிசி இல்லை, ஈதர்நெட் கேபிள் தேவையில்லை. இது ரிமோட் கேட்கள், கட்டுமான டிரெய்லர்கள் மற்றும் நெட்வொர்க் கேபிளிங்கை இயக்குவது நடைமுறைக்கு மாறான சிறிய அலுவலகங்களுக்கு ஆஃப்லைன் PCBA வடிவமைப்புகளை உகந்ததாக ஆக்குகிறது. ஆஃப்லைன் போர்டில் இருந்து நிகழ்வு பதிவுகளை மீட்டெடுக்க, நீங்கள் மடிக்கணினியை இணைக்க வேண்டும் அல்லது சிறிய தரவு பரிமாற்ற சாதனத்தைப் பயன்படுத்த வேண்டும். நிகழ்நேரக் கண்காணிப்புக்கு ஈத்தர்நெட் அல்லது வைஃபையுடன் கூடிய பிணைய அணுகல் கட்டுப்பாடு PCBA தேவைப்படுகிறது.

கேள்வி 3: இந்த அணுகல் கட்டுப்பாட்டு PCBAக்கு Wiegand ரீடரை எவ்வாறு இணைப்பது மற்றும் அதிகபட்ச கேபிள் தூரம் என்ன?

பதில்:Wiegand இடைமுகம் மூன்று செயலில் உள்ள சமிக்ஞைகளைப் பயன்படுத்துகிறது: தரவு 0 (D0), தரவு 1 (D1) மற்றும் தரை (GND). சில வாசகர்களுக்கு +12V சக்தியும் தேவைப்படுகிறது. இந்த வயரிங் அட்டவணையைப் பின்பற்றவும்:

12V இல் Wiegand க்கான அதிகபட்ச கேபிள் தூரம் வயர் கேஜ் மற்றும் கேபிள் கொள்ளளவைப் பொறுத்தது:

வடிகால் கம்பியுடன் ஸ்டிரான்ட், ஷீல்டட், ட்விஸ்டெட்-ஜோடி கேபிளைப் பயன்படுத்தவும். கிரவுண்ட் லூப்களைத் தவிர்க்க, அணுகல் கட்டுப்பாட்டு PCBA முடிவில் மட்டும் (ரீடரில் இல்லை) ஷீல்டை பூமியுடன் இணைக்கவும். இந்த வரம்புகளை மீறும் தூரங்களுக்கு, வைகாண்ட் ரிப்பீட்டரை நிறுவவும் அல்லது OSDP (RS-485) க்கு மாறவும், இது நம்பகத்தன்மையுடன் 1,200 மீட்டர் (4,000 அடி) அடையும். இறுதி நிறுவலுக்கு முன் எப்போதும் பெஞ்சில் நீண்ட கேபிளை வைத்து சோதிக்கவும் - சிக்னல் சிதைவு, தளத்தில் பிழைத்திருத்தம் செய்ய கடினமாக இருக்கும் இடைப்பட்ட கார்டு ரீட்களை ஏற்படுத்தும்.

அணுகல் கட்டுப்பாடு PCBA க்கான நிறுவல் சிறந்த நடைமுறைகள்

தவறாக நிறுவப்பட்டால் உயர்தர அணுகல் கட்டுப்பாடு PCBA தோல்வியடையும். இந்த வழிகாட்டுதல்களைப் பின்பற்றவும்.

மவுண்டிங் இடம்

• பாதுகாப்பான பகுதியின் உள்ளே - பாதுகாக்கப்பட்ட மண்டலத்திற்குள் கட்டுப்படுத்தியை வைக்கவும் (வெளியில் கதவுக்கு மேல் இல்லை)
• உயரம் - நிரலாக்கத்தின் போது கீபேட் அணுகலுக்கு 1.5 முதல் 1.8 மீட்டர்
• அடைப்பு - வணிக நிறுவல்களுக்கு உலோகப் பூட்டக்கூடிய பெட்டியைப் பயன்படுத்தவும்
• பிரித்தல் - குறைந்த மின்னழுத்த வயரிங்கில் இருந்து குறைந்தபட்சம் 30 செமீ தொலைவில் ஏசி பவர் லைன்களை (120/240V) வைக்கவும்

ரிலேகளுக்கான வயரிங் வழிகாட்டுதல்கள்

பொதுவான வயரிங் தவறுகள்

வரிசைப்படுத்துவதற்கு முன் சரிபார்ப்புப் பட்டியலைச் சோதித்தல்

பெஞ்சை விட்டு வெளியேறும் முன் இந்த வரிசையை ஒவ்வொரு அணுகல் கட்டுப்பாட்டு PCBA யிலும் இயக்கவும்.

பெஞ்ச் சோதனை நடைமுறை

1. 12V DC ஐப் பயன்படுத்தவும் மற்றும் மின்னோட்டத்தை அளவிடவும் (40-60mA பொதுவாக செயலற்ற நிலையில்)
2. சரியான அட்டையை வழங்கவும் - ரிலே கிளிக் செய்து LED நிலையை மாற்ற வேண்டும்
3. N/O ரிலே டெர்மினல்கள் முழுவதும் தொடர்ச்சியை அளவிடவும் (திட்டமிடப்பட்ட ஹோல்ட் நேரத்திற்கு மூடப்பட வேண்டும்)
4. தவறான அட்டையை வழங்கவும் - ரிலே இயக்கப்படக்கூடாது
5. REX உள்ளீட்டைச் செயல்படுத்தவும் - நற்சான்றிதழ் இல்லாமல் கதவு திறக்கப்பட வேண்டும்
6. அடைப்பைத் திறக்கவும் - டேம்பர் வெளியீடு நிலையை மாற்ற வேண்டும்
7. ஃபயர் அலாரம் உள்ளீட்டை உருவகப்படுத்துங்கள் - அனைத்து தோல்வி-பாதுகாப்பான ரிலேகளும் சக்தியைக் குறைக்க வேண்டும்

தேர்ச்சி/தோல்வி அளவுகோல்கள்

முக்கிய விவரக்குறிப்புகள் குறிப்பு

கொள்முதல் மற்றும் பொறியியல் குறிப்புக்காக இந்த தொகுதியை வைத்திருங்கள்.

அணுகல் கட்டுப்பாடு PCBA - வணிக தரம்

• உள்ளீடு: 9-24V DC, 60mA காத்திருப்பு
• வாசகர் இடைமுகம்: Wiegand 26/34-bit அல்லது OSDP (RS-485)
• பயனர் திறன்: 1,000 (தரநிலை) / 10,000 (நீட்டிக்கப்பட்டவை)
• நிகழ்வு பதிவு: 10,000 நிகழ்வுகள்
• ரிலேக்கள்: பூட்டு (5A) + Aux (2A)
• உள்ளீடுகள்: கதவு சென்சார், REX, தீ இன்டர்லாக்
• இயக்க வெப்பநிலை: -20°C முதல் +65°C வரை

• பாதுகாப்பு: AES-128, கண்காணிப்பு, சேதம் கண்டறிதல்
